Spazio di Lavoro dell'applicazione del controllore
Lo spazio di lavoro dell'applicazione del controllore è l'area principale in cui è possibile visualizzare, configurare, monitorare e risolvere i problemi dei controllori
Micro800
in un progetto FactoryTalk Design Workbench
.Lo spazio di lavoro dell'applicazione del controllore contiene la struttura ad albero
Controllore

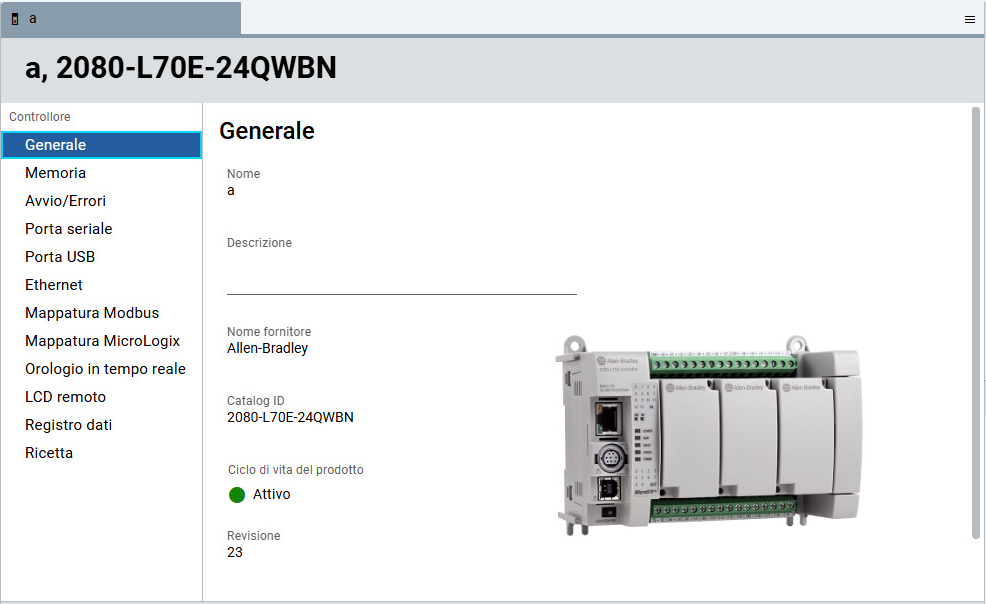

e la pagina di configurazione del controllore.La struttura ad albero Controllore e la pagina di configurazione Generale di un controllore L70E
Struttura ad albero del controllore
La struttura ad albero del
Controllore
elenca le configurazioni disponibili per un controllore Micro800
.I nodi nella struttura ad albero del
Controllore
variano a seconda del tipo di controllore. Nella seguente tabella sono elencati i nodi nella struttura ad albero del Controllore
.Node | Disponibile per |
|---|---|
Generale | Tutti |
Memoria | Tutti |
Avvio/Errore | Tutti |
Porta seriale | Controllori L20E, L50E e L70E |
Porta USB | Controllori L20E, L50E e L70E |
Ethernet | Controllori L20E, L50E e L70E |
Mappatura Modbus | Controllori L20E, L50E e L70E |
Mappatura MicroLogix | Controllori L50E e L70E |
Real Time Clock | Tutti |
Movimento | Controllori 2080-L50E- xx QBB, 2080-L50E-xx QVB e 2080-L70E-xx QBB(N) |
LCD remoto | Controllori L20E, L50E e L70E |
Modulo LCD | Controllori Micro810 |
Registro dati | Controllori L20E, L50E e L70E
|
Ricetta | Controllori L20E, L50E e L70E La funzione Gestisci ricetta è disponibile quando al controllore viene aggiunta una scheda SD. |
Pagina di configurazione del controllore
Il contenuto della pagina di configurazione varia a seconda del tipo di controllore e del nodo della struttura ad albero selezionato. Utilizzare la pagina di configurazione del controllore per:
- Visualizzare e configurare le relative impostazioni del controllore corrente.
- Ridimensionare la pagina.
