Diagnostica errori

Utilizzare il
<controller-name>: Vista Errore
 per:
  • Visualizzare le informazioni sugli eventuali errori che si sono verificati.
  • Recuperare un registro errori dettagliato o un file di dump core dal controllore.
  • Cancellare un errore.
Il
<controller-name>: La vista Errore
 mostra gli ultimi sette errori recuperabili e gli ultimi sette errori non recuperabili con:
  • Il codice errore
  • Posizione dell'errore e collegamento se disponibile
  • Descrizione dell'errore
Il
<controller-name>: La vista Errore
 è disponibile selezionando il pulsante
Errore
 dal riquadro
Connessione
 quando il controllore è in modalità
Esecuzione remota
.

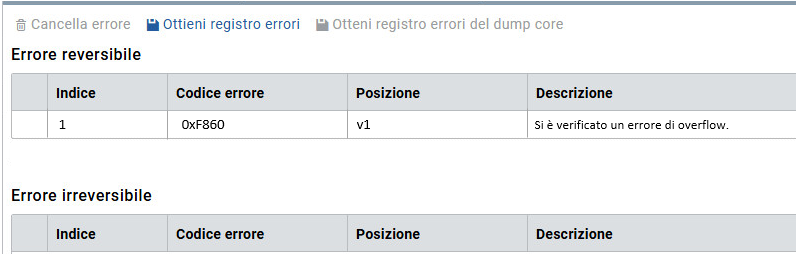

Vista Errore del controllore
Elementi e descrizioni della vista Diagnostica errori
Elemento
Descrizione
Cancella errore
Elimina l'errore e i registri errori dal controllore.
Ottieni registro errori
Recupera gli errori e i registri errori dettagliati dal controllore. Le informazioni possono essere utilizzate quando si richiede supporto tecnico.
Per impostazione predefinita, il registro errori viene salvato come file TXT nella cartella Download. È possibile personalizzare il percorso secondo le esigenze.
Otteni registro errori del dump core
Recupera i dump core del controllore
Micro800
 in un file bin che è possibile inviare al team ingegneristico di Rockwell Automation per la risoluzione dei problemi e il debug.
Per impostazione predefinita, il dump core viene archiviato con il nome
Controller_Core_Dump_mm_dd_yyyy_hh_min_sec.bin
 nella cartella Download.
È possibile personalizzare il percorso secondo le esigenze.
Il limite delle dimensioni del dump core è di 8.192 byte. L'aggiornamento del firmware elimina il dump core.
Errore recuperabile/non recuperabile
Visualizza due tipi di errori:
  • Gli errori recuperabili sono errori che possono essere cancellati senza dover eseguire un ciclo di spegnimento e riaccensione.
  • Gli errori non recuperabili sono errori che richiedono l'esecuzione di un ciclo di alimentazione del controllore prima della cancellazione.
    Per ciascun tipo di errore vengono registrati almeno gli ultimi sette errori con l'errore più recente mostrato per primo. Se si verificano più di sette errori, gli errori meno recenti vengono sovrascritti.
Indice
Visualizza il numero sequenziale degli errori. Il numero di indice 1 indica l'errore più recente.
Codice errore
Visualizza il codice errore in formato esadecimale.
Percorso
Mostra la posizione dell'errore e fornisce un collegamento alla programma, se disponibile.
Descrizione
Visualizza le informazioni sull'errore.
