Aggiunta di pioli aggiuntivi e modifica alle assegnazioni delle variabili

Attenersi ai passaggi seguenti per aggiungere il ramo 2 e il ramo 3 copiando il ramo 0 e il ramo 1, modificare le assegnazioni delle variabili, quindi compilare l'UDFB Semaforo.
Un'icona di errore icona di errore accanto al nome di una variabile indica:
  • È necessario assegnare un nome alla variabile.
  • È necessario immettere un valore costante.
  • Tipo di dati non corrispondente.
Per aggiungere pioli aggiuntivi e modificare assegnazioni delle variabili
  1. Duplicare il ramo 0 e il ramo 1 effettuando le seguenti operazioni:
    1. Selezionare il primo ramo.
    2. Selezionare il secondo ramo mentre si seleziona il tasto
      Ctrl
      .
    3. Fare clic con il pulsante destro del mouse su qualsiasi ramo, quindi selezionare
      Copia
      .
    4. Fare clic con il pulsante destro sul ramo 1, quindi selezionare
      Incolla
      .
    È inoltre possibile utilizzare la scorciatoia da tastiera per copiare e incollare i rami.
  2. Nel ramo 2, assegnare la variabile
    TON_3
     al TON.
  3. Nel ramo 3, assegnare la variabile
    TON_4
     al TON.
  4. Nei rami 2 e 3, procedere come segue:
    1. Modificare ciascuna variabile EW in NS.
    2. Modificare ciascuna variabile NS in EW.
    3. (facoltativo) Inserire commenti per il ramo.

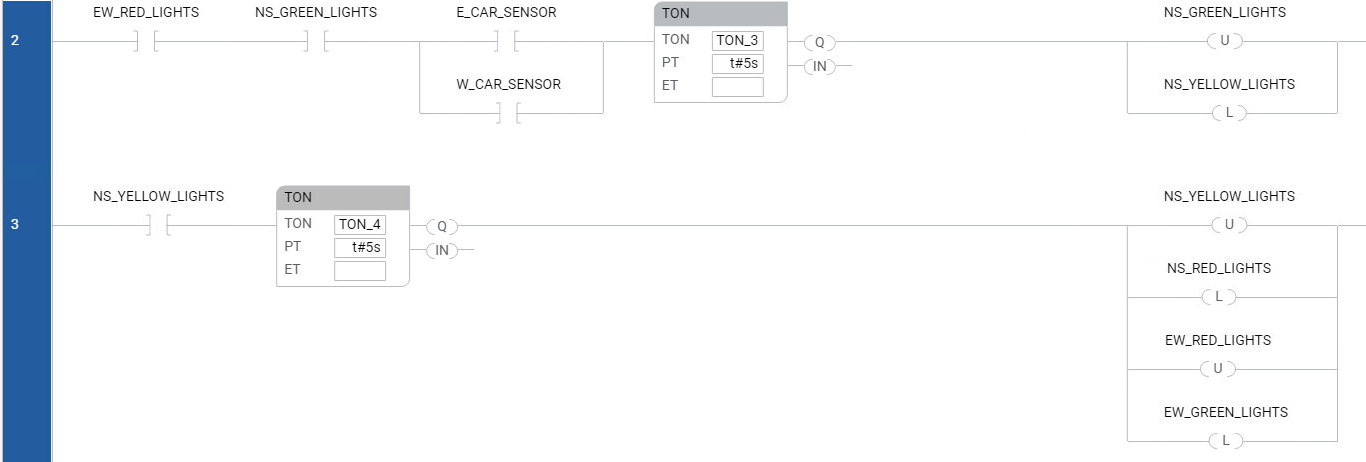

    4. Verificare che il ramo 2 e il ramo 3 risultino simili al seguente esempio:
      Progetto Semaforo - Rami 3 e 4
  5. Aggiungere il ramo 4 alla fine.
    La logica è:
    Quando il programma viene scaricato per la prima volta nel controllore ed eseguito, nessun semaforo è acceso all'inizio. L'ultimo ramo verifica la condizione (tutti i semafori spenti), e attiva i semafori rossi nord-sud e i semafori verdi est-ovest.
  6. (Facoltativo) Fare doppio clic sul ramo 4, selezionare
    Aggiungi commento ramo
    , quindi immettere:
    To initialize the program after the initial download, if all the lights are turned off, turn on the North-South red lights and the East-West green lights.
  7. Aggiungere i seguenti elementi del diagramma ladder al ramo 4 nell'ordine elencato da sinistra a destra. Utilizzare la
    Casella degli strumenti
     per aggiungere elementi di contatto inverso come indicato nella tabella seguente:
    Elementi del diagramma ladder sul ramo 4
    Elemento LD
    Position
    Nome
    XIO
    1 (estrema sinistra)
    NS_RED_LIGHTS
    XIO
    2
    NS_YELLOW_LIGHTS
    XIO
    3
    NS_GREEN_LIGHTS
    XIO
    4
    EW_RED_LIGHTS
    XIO
    5
    EW_YELLOW_LIGHTS
    XIO
    6 (estrema destra)
    EW_GREEN_LIGHTS
  8. Aggiungere due OTO in parallelo per attivare le variabili NS_RED_LIGHTS e EW_GREEN_LIGHTS.

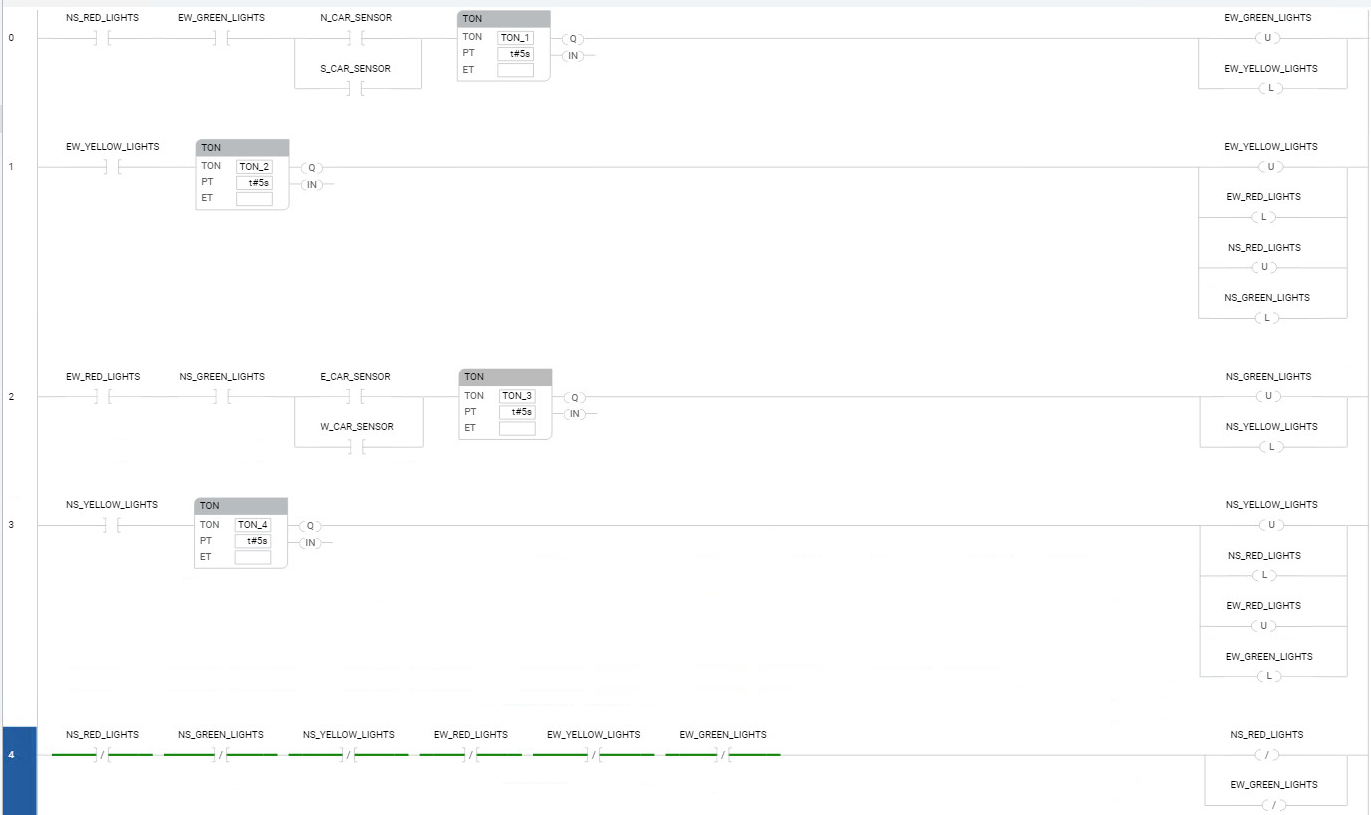

    L'intero programma del blocco funzione definito dall'utente ha l'aspetto raffigurato nella seguente immagine:
    Aspetto del progetto Semaforo
  9. Creare il progetto effettuando una delle seguenti operazioni:
    • Dalla barra del menu, selezionare
      Dispositivo
      Compila
      .
    • Fare clic con il pulsante destro del mouse sul controllore, quindi selezionare
      Compila
      .
  10. In
    Uscita
     visualizzare il risultato della compilazione.
  11. (Facoltativo) Risolvere eventuali errori e compilare nuovamente il progetto.
  12. Salvare il progetto effettuando una delle seguenti operazioni:
    • Dalla barra dei menu, selezionare il pulsante Salva.
    • Dal menu
      File
      , selezionare
      Salva
      .
