Aggiunta di un secondo ramo del ladder

Attenersi alla procedura descritta di seguito per aggiungere un secondo ramo che include:
  • Un tempo di ritardo all'eccitazione.
  • Diramazioni con bobine e variabili assegnate.
Dopo aver aggiunto e configurato gli elementi diagramma ladder (LD) descritti in questa attività, il ramo 1 (il secondo ramo) del programma opera nel seguente modo:
Se i semafori gialli est/ovest sono accesi per almeno due secondi, modificare i semafori est/ovest da gialli a rossi e i semafori nord/sud da rossi a verdi.
Per aggiungere un secondo ramo del ladder
  1. Dalla
    Casella degli strumenti
    , trascinare il pulsante Aggiungi ramo e posizionarlo sotto il primo ramo.
  2. Se i semafori gialli est/ovest sono accesi per almeno due secondi, modificare i semafori est/ovest da gialli a rossi e i semafori nord/sud da rossi a verdi.
  3. Aggiungere un XIC all'inizio del ramo 1 e assegnare la variabile
    EW_YELLOW_LIGHTS
     all'XIC.
  4. Aggiungere un TON a destra dello XIC
    EW_YELLOW_LIGHTS
     e assegnare il
    TON_2
     di variabili al TON.
  5. Nella casella accanto a
    PT
     immettere
    T#5s
     per una costante di tempo di 5 secondi, quindi premere
    Invio
    .
  6. Attenersi a procedimenti simili per aggiungere i seguenti elementi LD al ramo 1:
    Elementi LD sul ramo 1
    Elemento LD
    Percorso
    Variabile
    Tre diramazioni
    A destra del blocco
    N/D
    OTU
    Prima diramazione (superiore)
    EW_YELLOW_LIGHTS
    OTL
    Seconda diramazione
    EW_RED_LIGHTS
    OTU
    Terza diramazione
    NS_RED_LIGHTS
    OTL
    Quarta diramazione (inferiore)
    NS_GREEN_LIGHTS

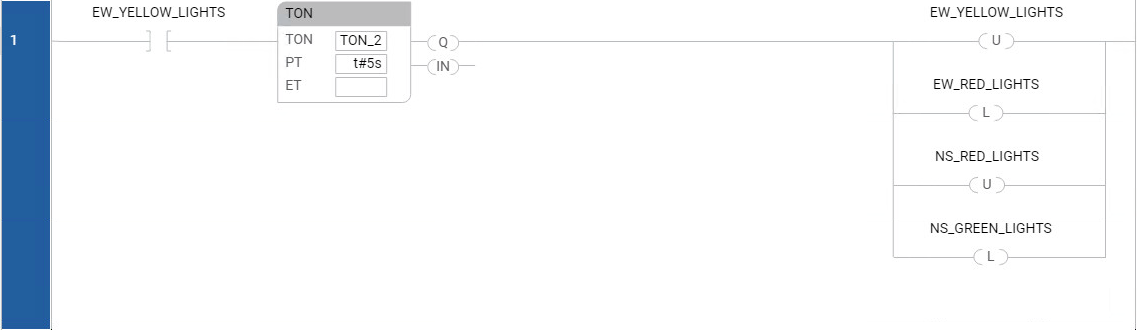

    Il secondo ramo è simile all'immagine seguente:
    Semaforo - il secondo ramo
  7. Salvare il progetto effettuando una delle seguenti operazioni:
    • Dalla barra dei menu, selezionare il pulsante Salva.
    • Dal menu
      File
      , selezionare
      Salva
      .
