Aggiunta dei contatti al primo ramo del ladder
Usare i passaggi per aggiungere gli elementi di contatto Diagramma ladder (LD) al primo ramo ladder, quindi assegnare le variabili ai contatti. Dopo aver completato i passaggi, il ramo 0 del programma opera nel modo seguente:
Se i semafori rossi nord/sud e verdi est/ovest sono accesi e un'automobile attraversa il sensore nord o il sensore sud per almeno cinque secondi, modificare i semafori est/ovest da verdi a gialli.
Per aggiungere contatti al primo ramo del ladder
- InOrganizzatore progettofare doppio clic suTraffic_Controller_FBper aprire l'editor del linguaggio.
- Creare l'XIC per il semaforo rosso nord/sud.
- NellaCasella degli strumenti, individuare e trascinareXICsul primo ramo.
- Nel selettore di variabili, selezionareNS_RED_LIGHTS, quindi selezionareSeleziona.
- Ripetere il passaggio 2 per creare un XIC perEW_GREEN_LIGHTS.
- Crea l'XIC per il sensore automobile Nord.Devono essere creati due XIC per il sensore automobile Nord e il sensore automobile Sud. I due XIC vengono creati in parallelo in quanto esiste un sensore automobile Nord o un sensore automobile Sud.
- DallaCasella degli strumenti, trascinare il
alla fine del primo ramo. - DallaCasella degli strumenti, individuare e trascinareXICsulla diramazione superiore.
- Nel selettore di variabili, selezionareN_CAR_SENSOR, quindi selezionareSeleziona.
- Crea un XIC per il sensore automobile sud.
- DallaCasella degli strumenti, individuare e trascinare loXICsulla diramazione inferiore.
- Nel selettore di variabili, selezionareS_CAR_SENSOR, quindi selezionareSeleziona.
- Salvare il progetto effettuando una delle seguenti operazioni:
- Dalla barra dei menu, selezionare il
. - Dal menuFile, selezionareSalva.

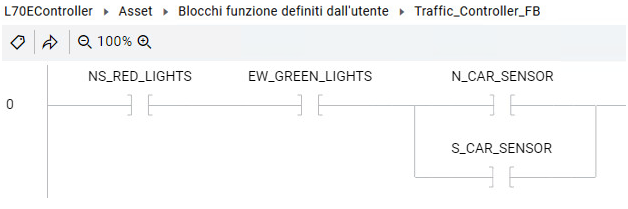

Il ramo è simile all'immagine seguente:
