Vue Fenêtres
La vue Fenêtres présente un résumé de la configuration des fenêtres du module.

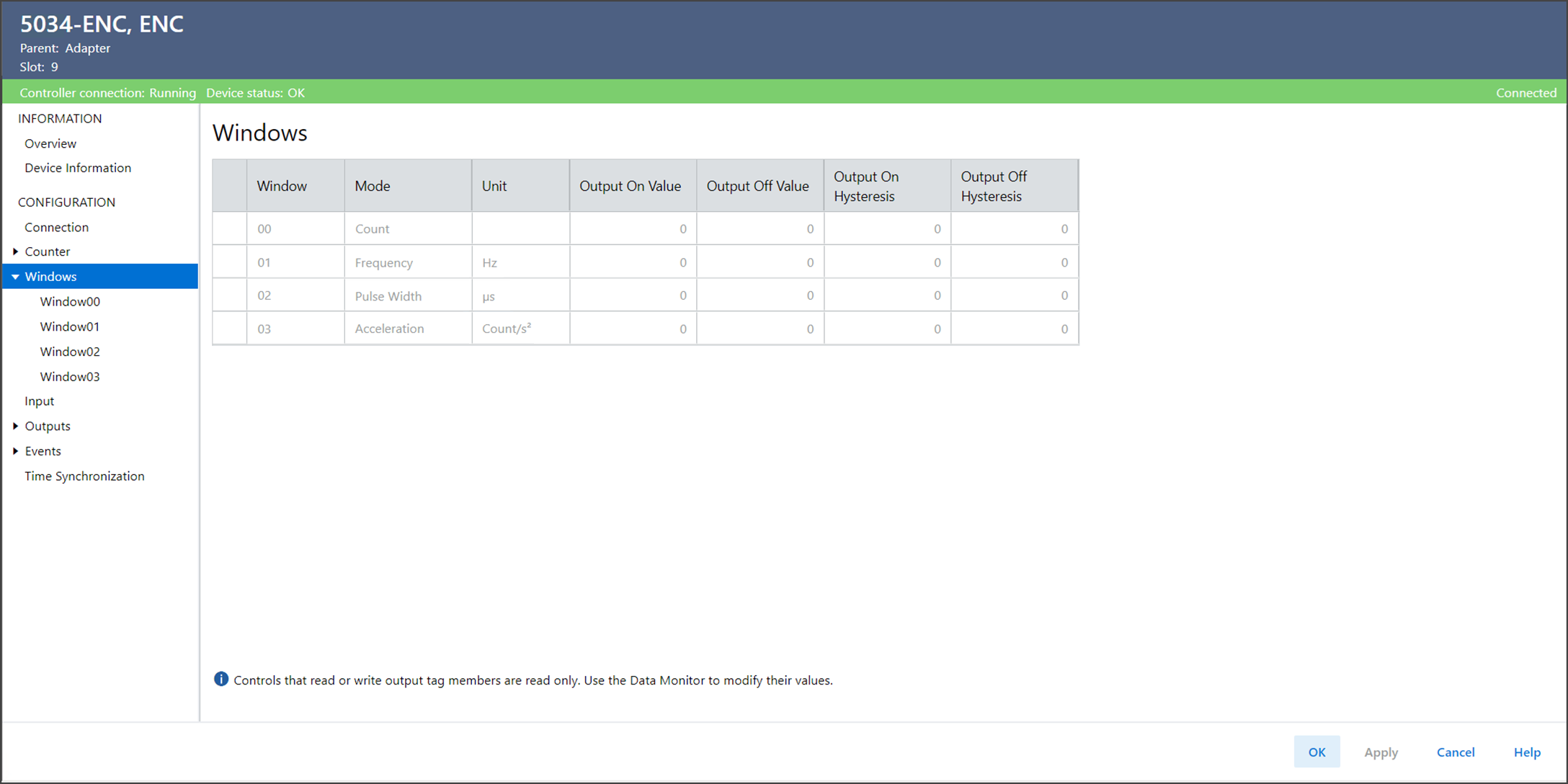

Exemple de vue Fenêtres
La vue Fenêtres comprend les paramètres suivants :
Paramètre | Description |
|---|---|
Window (Fenêtre) | Affiche le numéro de fenêtre auquel cette configuration s’applique. |
Mode | Affiche la valeur du point d’entrée sur laquelle la fenêtre fonctionne. |
Unit (Unité) | Affiche l’unité associée au mode configuré pour la fenêtre. |
Output On Value (Valeur de sortie activée) | Affiche la valeur qui définit un côté des seuils de la fenêtre. Les sorties (si elles sont liées à la fenêtre) et le point I.Windowxx.InWindow changent d’état à ce seuil selon le schéma Figure 1. |
Output Off Value (Valeur de sortie désactivée) | |
Output On Hysteresis (Hystérésis de sortie activée) | Affiche le décalage négatif de la valeur de sortie activée à laquelle appliquer l’hystérésis. |
Output Off Hysteresis (Hystérésis de sortie désactivée) | Affiche le décalage négatif de la valeur de sortie désactivée à laquelle appliquer l’hystérésis. |
