Planifier le système et installer les logiciels
Cette section décrit les principales étapes de planification pour configurer
FactoryTalk Alarms and Events
dans le cadre d'une application distribuée en réseau. Pour plus d'informations sur la façon de planifier une application de poste de réseau ou un application de poste local, consultez le chapitre Planifier votre système
dans le Guide de configuration du système
.FactoryTalk Alarms and Events
Planifier un système
Lorsque vous déployez
FactoryTalk Alarms and Events
dans le cadre d'une application distribué par réseau, tenez compte des types de surveillance d'alarme que vous prévoyez d'utiliser :- Surveillance d'alarmes en fonction des appareils Configurez la surveillance des alarmes basées sur les périphériques pour obtenir des alarmes des contrôleursStudio 5000utilisant des alarmes intégrées ou des instructions d'alarme.
- Surveillance des alarmes basée sur des points de serveur. Configurez la surveillance des alarmes basée sur des points pour obtenir les alarmes à partir d'un serveur de données.
- Surveillance des alarmes OPC UA. Configurez la surveillance des alarmes OPC UA pour obtenir les alarmes d'un serveur OPC UA tiers.
Le type de surveillance que vous utilisez détermine le logiciel que vous devez installer et activer. Cela peut inclure
FactoryTalk View
, FactoryTalk Linx
, RSLinx Classic
, et l'application Logix Designer
.Pour plus d'informations sur les logiciels d'un déploiement
FactoryTalk Alarms and Events
, consultez le chapitre Planifier votre système
du Guide de configuration du système
. Pour des instructions spécifiques pour installer et activer les logiciels, consultez le guide d'installation de chaque produit.FactoryTalk Alarms and Events
Si vous utilisez la surveillance des alarmes basées sur des périphériques, vérifiez le micrologiciel du contrôleur
Studio 5000
. La version du micrologiciel doit 16.20 ou ultérieure (à l'exclusion des versions 21 à 23) pour utiliser les alarmes intégrées ou les instructions d'alarme.Installer le logiciel
- InstallezFactoryTalk Services Platformsur chaque ordinateur qui participe à une application distribuée en réseauFactoryTalk, à l'exception des serveurs de base de données.
- InstallezFactoryTalk View Studioet l'applicationLogix Designersur l'ordinateur où vous développez l'application distribuée en réseau.
- Pour journaliser les informations historiques des alarmes et des événements dans une base de données, installezSQL Serverséparément, si vous ne l'avez pas déjà fait. Suivez les instructions du chapitreConfigurer la journalisation des alarmes et des événements historiquesduGuide de configuration du systèmeFactoryTalk Alarms and Events.
- Pour utiliserFactoryTalk Alarms and Eventsavec une application de poste local dans le cadre d'un systèmeFactoryTalkautonome, installez tous les logiciels sur le même ordinateur.
- Pour utiliserFactoryTalk Alarms and Eventsavec une application de poste réseau, installez tous les logiciels sur le même ordinateur, à l'exception des serveurs de données. Une application de poste réseau peut accéder à des serveurs de données hébergés sur d'autres ordinateurs en réseau.

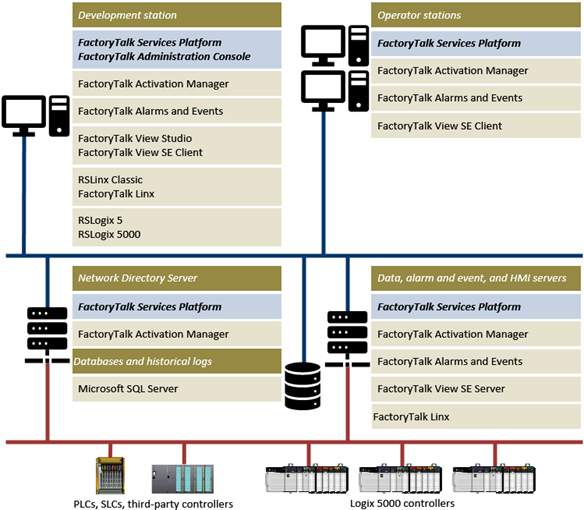

Exemple : Application distribuée par réseau sur des ordinateurs distribués
Ce diagramme montre un exemple de disposition possible du réseau pour un groupe d'ordinateurs, et quels produits logiciels sont installés sur chaque ordinateur participant à
FactoryTalk Alarms and Events
via un FactoryTalk
Network Directory. Utilisez ce diagramme seulement comme point de départ ; votre propre système distribué peut varier.
