Schéma de câblage 1797-IBN16

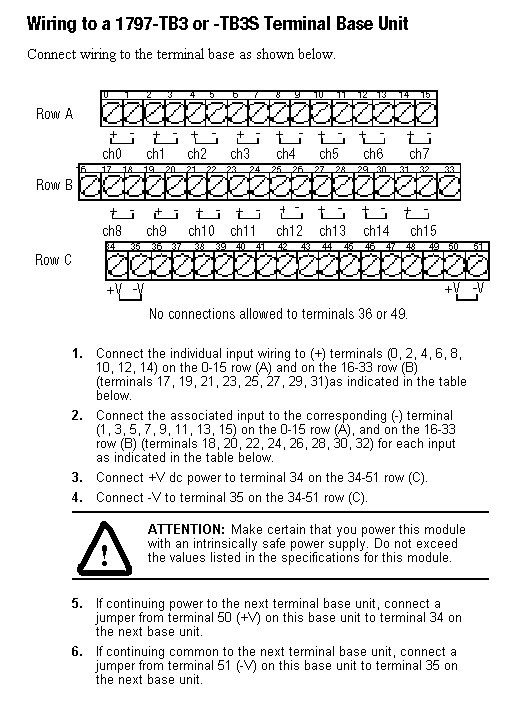

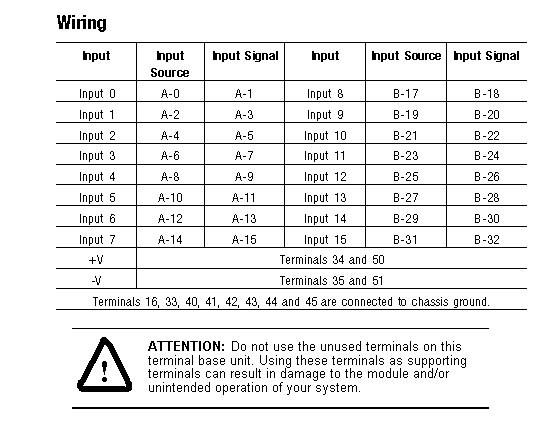

Le 1797-IBN16 utilise le bornier de raccordement 1797-TB3 ou TB3S. Vous trouverez ci-dessous un schéma de câblage au bornier.

Entrées

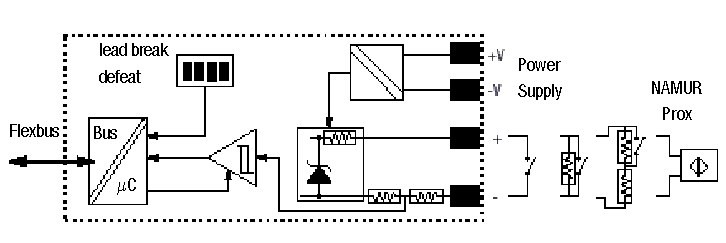

Chaque entrée peut être effectuée à partir d'un capteur NAMUR ou d'un contact mécanique (si vous utilisez des entrées mécaniques). N'appliquez pas de signaux qui ne soient pas intrinsèquement fiables à ce module.

Toute utilisation d'un appareil électrique intrinsèquement fiable selon EN50020 doit être conforme aux directives et réglementations de la Communauté européenne.

Les voies de ce module sont connectées électriquement l'une à l'autre et possèdent une ligne plus commune.
