Schéma de câblage 1794-IE8/B

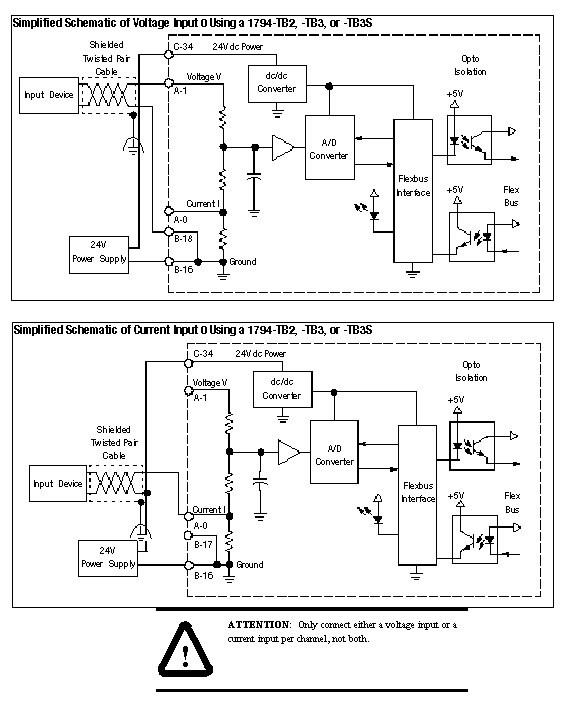

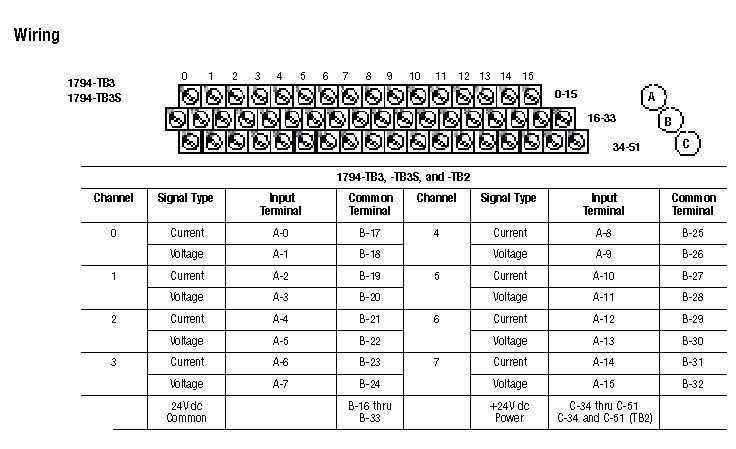

L'embase avec bornier de raccordement recommandée avec le module 1794-IE8/Série B est la 1794-TB3. Vous trouverez ci-dessous des schémas de câblage pour les embases 1794-TB3 et 1794-TB3S. Les embases avec bornier compatibles avec le module 1794-IE8/Série B sont les 1794-TB3S, TB2, TB3T et TB3TS.
