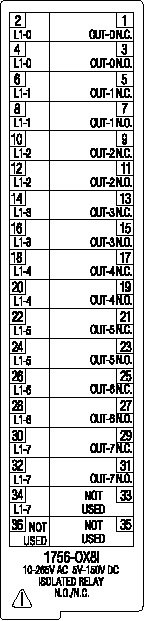

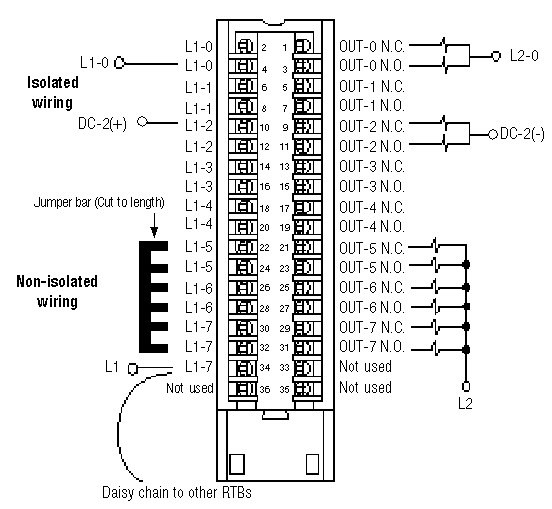

Schéma de câblage 1756-OX8I

Tous les borniers de raccordement de même nom sont connectés ensemble sur le module. Par exemple, la borne L1­0 peut être connectée à n'importe quelle borne marquée L1­0.

Lorsque vous utilisez la troisième borne L1-7 pour une connexion en cascade à d'autres RTB, raccordez toujours la chaîne en cascade à la borne directement connectée au fil d'alimentation, comme indiqué.
