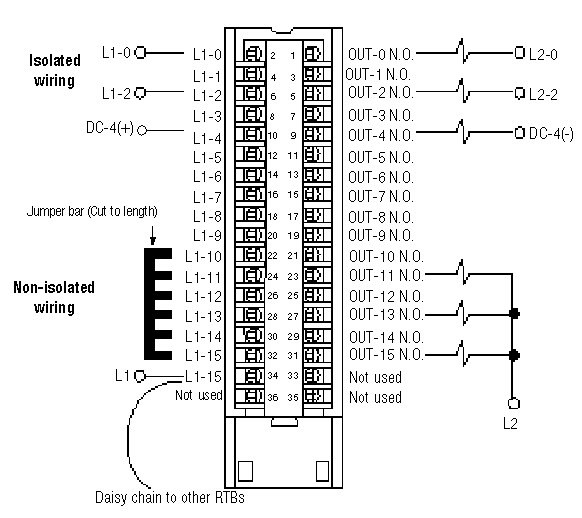

Schéma de câblage 1756-OW16I

Tous les borniers de raccordement de même nom sont connectés ensemble sur le module. Par exemple, la borne L1 peut être connectée à n'importe quelle borne marquée L1-15.

Lorsque vous utilisez la deuxième borne L1-15 pour une connexion en cascade à d'autres RTB, raccordez toujours la chaîne en cascade à la borne directement connectée au fil d'alimentation, comme indiqué.
