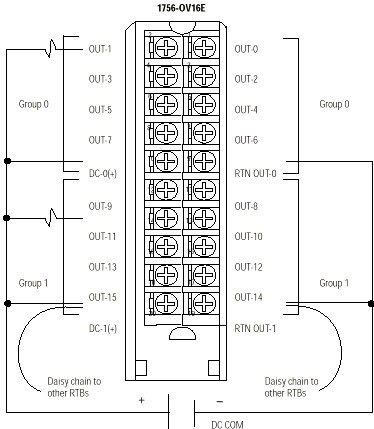

Schéma de câblage 1756-OV16E

Lorsque vous établissez une connexion en cascade d'un groupe de RTB à un autre RTB, connectez toujours la chaîne en cascade à la borne directement connectée au fil d'alimentation, comme indiqué.

Cet exemple de câblage montre une source de tension unique.

Si vous utilisez des sources d'alimentation séparées, ne dépassez pas la tension d'isolement spécifiée.
