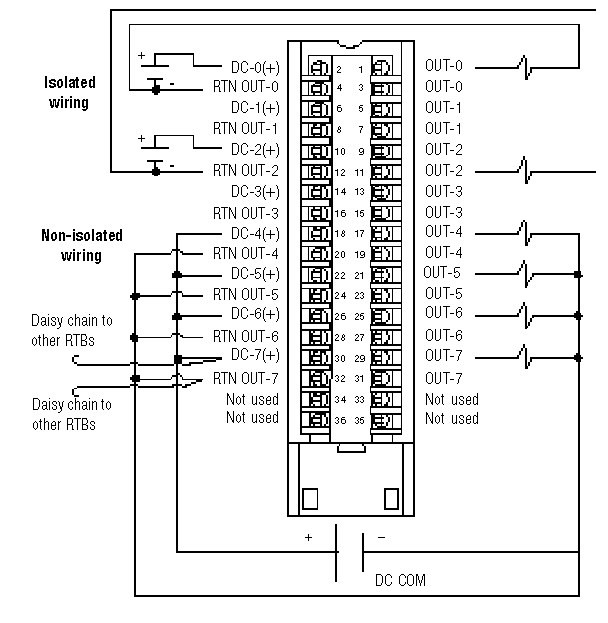

Schéma de câblage 1756-OH8I

Tous les borniers de raccordement de même nom sont connectés ensemble sur le module. Par exemple, la charge peut être connectée à n'importe quelle borne marquée OUT­0.

Lorsque vous reliez un groupe de RTB à d'autres RTB par le biais d'une connexion en cascade, raccordez toujours la chaîne en cascade à la borne directement connectée au fil d'alimentation, comme indiqué.
