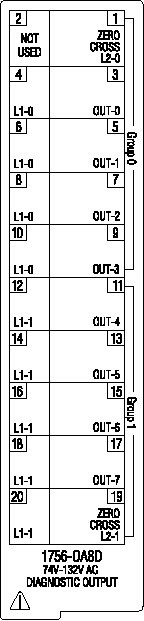

Schéma de câblage - 1756-OA8D

Tous les borniers de raccordement de même nom sont connectés ensemble sur le module. Par exemple, L1 peut être connectée à n'importe quelle borne marquée L1-0.

Lorsque vous établissez une connexion en cascade d'un groupe de RTB à un autre RTB, connectez toujours la chaîne en cascade à la borne directement connectée au fil d'alimentation, comme indiqué.

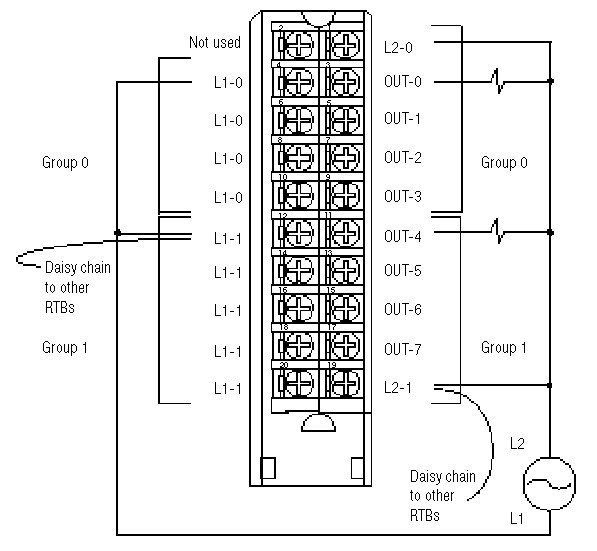

Cet exemple de câblage montre une source de tension unique.
