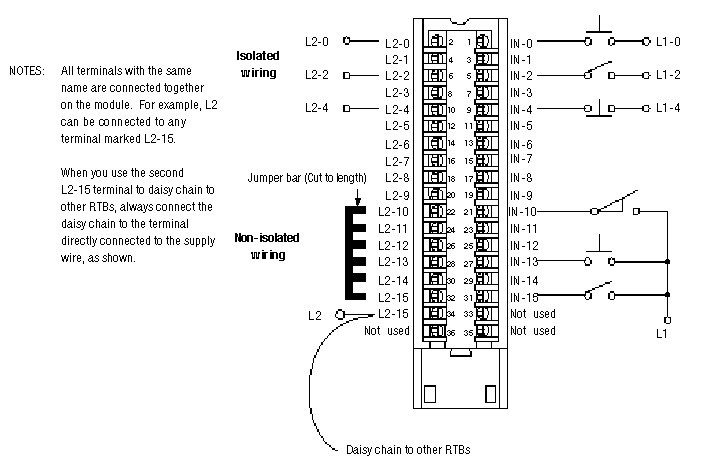

Schéma de câblage - 1756-IA16I

Tous les borniers de raccordement de même nom sont connectés ensemble sur le module. Par exemple, L2 peut être connectée à n'importe quelle borne marquée L2-15.

Lorsque vous utilisez la deuxième borne L2-15 pour une connexion en cascade à d'autres RTB, raccordez toujours la chaîne en cascade à la borne directement connectée au fil d'alimentation, comme indiqué.
