Tangente (Tangent, TAN)
Ce tableau répertorie les automates et les applications qui prennent en charge cette instruction.
Architecture | Applications standard | Applications de sécurité |
|---|---|---|
Automates CompactLogix 5370, ControlLogix 5570, Compact GuardLogix 5370 et GuardLogix 5570 | Oui | Non |
Automates CompactLogix 5380, ControlLogix 5580, Compact GuardLogix 5380, GuardLogix 5580 et ControlLogix 5590 | Oui | Oui |
L'instruction TAN calcule la tangente de la valeur Source (en radians) et mémorise le résultat dans Destination. L’opérateur ou la fonction TAN calcule la tangente de la source et renvoie le résultat à virgule flottante.
Langues disponibles
Diagramme à relais
Diagramme de bloc fonctionnel
Le diagramme de bloc fonctionnel prend en charge les éléments suivants :
Bloc FBD
Fonction FBD
CONSEIL:
La fonction FBD s’applique uniquement aux automates CompactLogix 5380, ControlLogix 5580, Compact GuardLogix 5380, GuardLogix 5580 et ControlLogix 5590.
Texte structuré
Cette instruction n'est pas disponible dans le texte structuré.
CONSEIL:
Utiliser TAN en tant qu'opérateur dans une expression pour calculer le même résultat. Pour plus d'informations sur la syntaxe des expressions et des affectations dans le texte structuré, reportez-vous à la section Syntaxe du texte structuré.
Opérandes
Diagramme à relais
Opérande | Type de données Automates CompactLogix 5370, ControlLogix 5570, Compact GuardLogix 5370 et GuardLogix 5570 | Type de données Automates CompactLogix 5380, ControlLogix 5580, Compact GuardLogix 5380, GuardLogix 5580 et ControlLogix 5590 | Format | Description |
Source | SINT INT DINT REAL | SINT INT DINT LINT USINT UINT UDINT ULINT REAL LREAL | Immédiat balise | Valeur à convertir en tangente. |
Destination | SINT INT DINT REAL | SINT INT DINT LINT USINT UINT UDINT ULINT REAL LREAL | balise | Étiquette pour mémoriser le résultat de cette instruction. |
Diagramme de bloc fonctionnel
Bloc FBD
Opérande | Type de données | Format | Description |
TAN tag | FBD_MATH_ADVANCED | Structure | Structure TAN |
Structure FBD_MATH_ADVANCED
Paramètre d’entrée | Type de données | Description |
EnableIn | BOOL | Activez l'entrée. Si défini sur faux, l’instruction n’est pas exécutée et les sorties ne sont pas mises à jour. La valeur par défaut est définie sur vrai. |
Source | REAL | Entrée de l’instruction trigonométrique. |
Paramètre de sortie | Type de données | Description |
EnableOut | BOOL | Indique si une instruction a été exécutée sans défauts après son activation. |
Dest | REAL | Résultat de l’instruction. |
Fonction FBD
CONSEIL:
La fonction FBD s’applique uniquement aux automates CompactLogix 5380, ControlLogix 5580, Compact GuardLogix 5380, GuardLogix 5580 et ControlLogix 5590.
Opérande | Type de données Automates CompactLogix 5380, ControlLogix 5580, Compact GuardLogix 5380, GuardLogix 5580 et ControlLogix 5590 | Description |
Source | SINT INT DINT LINT USINT UINT UDINT ULINT REAL LREAL | Valeur à convertir en tangente. |
Opérande de sortie (broche droite) | Type de données Automates CompactLogix 5380, ControlLogix 5580, Compact GuardLogix 5380, GuardLogix 5580 et ControlLogix 5590 | Description |
Dest | REAL LREAL | Résultat de la fonction. |
Aspects d’opérateur
L’opérateur TAN peut être utilisé dans diverses expressions. De même, la fonction TAN peut être appelée dans les instructions de Texte structuré. Les deux applications de TAN retournent un résultat à virgule flottante contenant la tangente de la source. En fonction du contexte, cette valeur peut être convertie, quand cela est approprié.
Affecte les indicateurs d'état mathématique
Automates | Affecte l’indicateur d'état mathématique |
Automates CompactLogix 5380, ControlLogix 5580, Compact GuardLogix 5380, GuardLogix 5580 et ControlLogix 5590 | Conditionnel, reportez-vous à la section Indicateurs d'état mathématique . |
Automates CompactLogix 5370, ControlLogix 5570, Compact GuardLogix 5370 et GuardLogix 5570 | Oui |
Défauts majeurs/mineurs
Aucun spécifique à cette instruction. Reportez-vous à la section Indexer via les tableaux pour consulter les défauts d'index par tableau.
Exécution
Diagramme à relais
Condition/état | Action entreprise |
Préscrutation | N/A |
La condition d'entrée d'échelon est égale à faux | Définir la condition de sortie d’échelon sur la condition d’entrée d’échelon. |
La condition d'entrée d'échelon est égale à vrai | Définir la condition de sortie d’échelon sur la condition d’entrée d’échelon. Dest = tangente de la source. |
Post-scrutation | N/A |
Diagramme de bloc fonctionnel
Bloc FBD
Condition/état | Action entreprise |
Préscrutation | N/A |
Tag.EnableIn est faux | Définir EnableOut sur EnableIn. |
Tag.EnableIn est vrai | Dest = tangente de la source. En cas de débordement Définir EnableOut sur faux. ou bien Définir EnableOut sur vrai. |
Première scrutation de l'instruction | N/A |
Première exécution de l'instruction | N/A |
Post-scrutation | N/A |
Fonction FBD
Automates CompactLogix 5380, ControlLogix 5580, Compact GuardLogix 5380, GuardLogix 5580 et ControlLogix 5590
Condition/état | Action entreprise |
Préscrutation | N/A |
Scrutation normale | Dest = tangente de la source. |
Première exécution de l'instruction | N/A |
Première scrutation de l'instruction | N/A |
Post-scrutation | N/A |
Exemple
Diagramme à relais
Diagramme de bloc fonctionnel
Bloc FBD

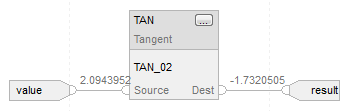

Fonction FBD
Texte structuré
REAL_dest := TAN(REAL_src);
