Entrée analogique double canal (DCA, version avec nombre entier et DCAF, version avec nombre à virgule flottante)

L’instruction Entrée analogique double canal surveille deux canaux d’entrée analogique provenant d’un module d’entrée analogique. La Sortie 1 s’active lorsque les deux entrées analogiques, Canal A et Canal B, se situent à l’intérieur des paramètres de Tolérance et entre la Limite Haute et la Limite Basse, et que les actions de réinitialisation correctes ont été effectuées.

Langues disponibles

Diagramme à relais

Bloc fonctionnel

Cette instruction n'est pas disponible dans le bloc fonctionnel.

Texte structuré

Cette instruction n'est pas disponible dans le texte structuré.

Opérandes

Vous trouverez dans le tableau suivant les paramètres utilisés pour configurer l’instruction. Ces paramètres ne peuvent pas être modifiés lors de l’exécution.

Vous trouverez dans le tableau suivant des explications sur les entrées des instructions. Les entrées peuvent être des signaux de dispositifs de terrain provenant de dispositifs d'entrée ou de la logique d'utilisateur.

Vous trouverez dans le tableau suivant des explications sur les sorties des instructions. Les sorties peuvent être utilisées pour piloter des étiquettes externes (modules de sortie de sécurité) ou des étiquettes internes pour une utilisation dans d’autres routines logiques.

Fonctionnement

Fonctionnement normal

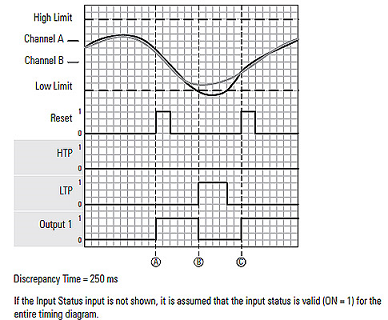

Le diagramme temporel illustre le fonctionnement normal avec Type de redémarrage configuré sur Manuel et Type de démarrage à froid configuré sur Manuel. En (A), la Sortie 1 est activée, car les entrées Canal A et Canal B se situent à l’intérieur du paramètre de Tolérance et entre les paramètres de Limite Haute et de Limite Basse lors du déclenchement de la réinitialisation En (B), la Sortie 1 est désactivée, car l’entrée Canal A est passée en dessous de la Limite Basse. La Sortie 1 est activée en (C) suite au déclenchement d’une réinitialisation, car le Canal A se situe à présent à l’intérieur de la Tolérance et des paramètres de Limite.

Fonctionnement normal (Redémarrage manuel, Démarrage à froid manuel)

Fonctionnement normal (Redémarrage manuel, Démarrage à froid automatique)

Le diagramme temporel illustre le fonctionnement normal avec Type de redémarrage configuré sur Manuel et Type de démarrage à froid configuré sur Automatique. Lorsque Type de démarrage à froid est défini sur Automatique, la Sortie 1 est activée dès que l’entrée État d’entrée devient valide [transition de l'état OFF (0) à ON (1)] pour la première fois, par exemple lorsqu’une alimentation est appliquée à un automate PLC.

En (A), la Sortie 1 est activée immédiatement lorsque l’État d’entrée devient valide, alors que les entrées Canal A et Canal B se situent à l’intérieur de la Tolérance et entre les paramètres de Limite Haute et de Limite Basse. En (B), la Sortie 1 est désactivée, car l’entrée Canal B passe en dessous de la Limite Basse. La Sortie 1 ne peut pas être de nouveau activée jusqu’en (C), lorsqu’une réinitialisation est déclenchée alors que les entrées Canal A et Canal B se situent à l’intérieur des paramètres de Tolérance et de Limite.

Fonctionnement normal (Redémarrage automatique, Démarrage à froid manuel)

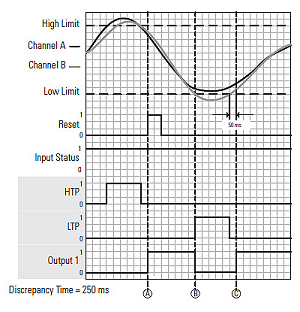

Le diagramme temporel illustre le fonctionnement normal en Redémarrage automatique et en Démarrage à froid manuel. En (A), la Sortie 1 est activée lorsqu’une réinitialisation est déclenchée alors que les entrées Canal A et Canal B se situent à l’intérieur de la Tolérance et entre les paramètres de Limite Haute et de Limite Basse. La Sortie 1 est désactivée en (B) lorsque l’entrée Canal B passe en dessous de la Limite Basse. La Sortie 1 de nouveau activée automatiquement en (C), 50 ms après le retour de l’entrée Canal B dans la Tolérance et les paramètres de Limite.

Fonctionnement normal (Redémarrage automatique, Démarrage à froid automatique)

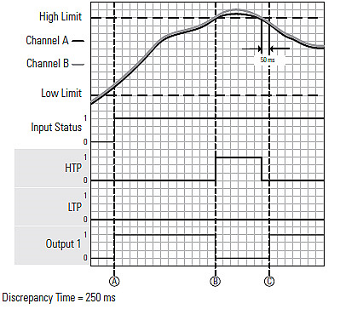

Le diagramme temporel illustre le fonctionnement normal avec Redémarrage automatique et Démarrage à froid automatique. Lorsque Type de démarrage à froid est défini sur Automatique, la Sortie 1 est activée dès que l’entrée État d’entrée devient valide [transition de l'état OFF (0) à ON (1)] pour la première fois, par exemple lorsqu’une alimentation est appliquée à un automate PLC. Le Canal A et le Canal B doivent se situer à l’intérieur de la Tolérance et entre les paramètres de Limite Haute et de Limite Basse pour que la Sortie 1 soit activée.

En (A), la Sortie 1 est activée lorsque l’entrée État d’entrée devient valide, alors que les entrées Canal A et Canal B se situent à l’intérieur de la Tolérance et entre les paramètres de Limite Haute et de Limite Basse. En (B), la Sortie 1 est désactivée lorsque les entrées Canal A et Canal B passent au-dessus de la Limite Haute. La Sortie 1 est activée automatiquement en (C), 50 ms après le retour des entrées Canal A et Canal B entre les paramètres de Limite, tout en restant dans la Tolérance.

Défaut état d'entrée

Défaut état d'entrée (Redémarrage manuel, Démarrage à froid manuel)

Le diagramme temporel représente un défaut se produisant lorsque l’entrée État d'entrée devient non valide. La Sortie 1 est activée en (A), lorsqu’une réinitialisation est déclenchée et que les entrées Canal A et Canal B se situent à l’intérieur de la Tolérance et entre les paramètres de Limite Haute et de Limite Basse. Un défaut se produit en (B), car l’entrée État d’entrée devient non valide, ce qui désactive la Sortie 1. Le défaut ne peut pas être effacé en (C), car l’État d’entrée n’est toujours pas valide. En (D), l’État d’entrée est valide, le défaut est effacé, et la Sortie 1 est activée lorsque la réinitialisation est déclenchée.

Défaut état d'entrée (Redémarrage manuel, Démarrage à froid automatique)

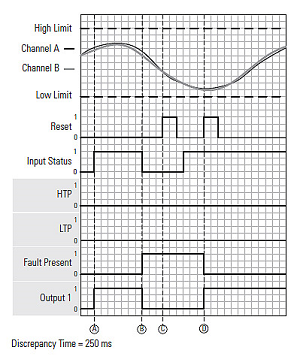

Le diagramme temporel illustre un défaut se produisant lorsque l’entrée État d'entrée devient non valide. La Sortie 1 est activée en (A), lorsque l’État d’entrée devient valide, car Type de démarrage à froid est défini sur Automatique et les entrées Canal A et Canal B se situent à l’intérieur de Tolérance et entre les paramètres de Limite Haute et la Limite Basse. Un défaut se produit en (B), lorsque l’État d’entrée devient non valide, ce qui désactive la Sortie 1. Le défaut ne peut pas être effacé en (C), car l’État d’entrée n’est toujours pas valide. En (D), l’État d’entrée est valide, le défaut est effacé, et la Sortie 1 est activée lorsque la réinitialisation est déclenchée.

Défaut de décalage (Redémarrage manuel)

Le diagramme temporel illustre un défaut se produisant lorsque la différence entre Canal A et Canal B dépasse la Tolérance pendant une durée supérieure au Temps de décalage. En (A), le Canal A et le Canal B sortent de la Tolérance et le temporisateur de décalage démarre. En (B), il se produit un défaut de décalage, car le Canal A et le Canal B ont été en dehors de la Tolérance pendant au moins 250 ms, soit le Temps de décalage configuré. En (C), le défaut n’est pas effacé, car la différence entre les entrées Canal A et Canal B est toujours supérieure à la Tolérance. Le défaut est effacé et la Sortie 1 est activée en (D), lorsqu’une réinitialisation est déclenchée et que la différence entre les entrées Canal A et Canal B se situe dans la Tolérance. En (E), la différence entre le Canal A et le Canal B sort de la Tolérance et le temporisateur de décalage démarre. Un autre défaut de décalage se produit en (F), lorsque le Temps de décalage est dépassé.

Comportement d'état faux de l'échelon

Lorsque l’instruction est exécutée sur un échelon faux, toutes les sorties de l’instruction sont définies sur 0.

Codes de défaut et actions correctives

Les codes de défaut sont répertoriés au format hexadécimal, suivi du format décimal.

Codes de diagnostic et actions correctives

Les codes de diagnostic sont répertoriés au format hexadécimal, suivi du format décimal.

Affecte les indicateurs d'état mathématique

Non

Défauts majeurs/mineurs

Aucun. Reportez-vous à Attributs communs pour les défauts liés aux opérandes

Exécution
