Exemples de programmation et câblage MVC
Cette rubrique indique comment câbler le module Guard I/O et programmer l’instruction dans la partie contrôle de sécurité d’une application.
CONSEIL:
La partie contrôle standard de l’application n’est pas représentée dans le schéma suivant.
Schéma de câblage
Ce schéma de programmation montre l’instruction Vanne de contrôle principale (MVC) avec les entrées et les sorties.
Schéma de programmation

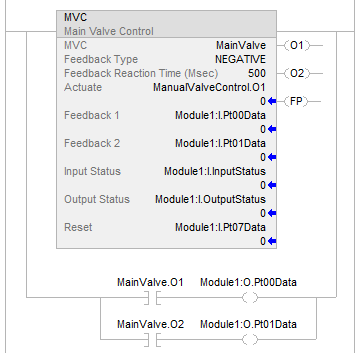

Diagramme à relais
Définition du module
Les sections suivantes fournissent des exemples relatifs à la façon d’utiliser le logiciel de programmation pour définir les opérandes de configuration du module Guard I/O.
Rockwell Automation suggère de sélectionner
Correspondance exacte (Exact Match)
pour Détrompage électronique (Electronic Keying)
, comme représenté. Vous pouvez également sélectionner Correspondance compatible

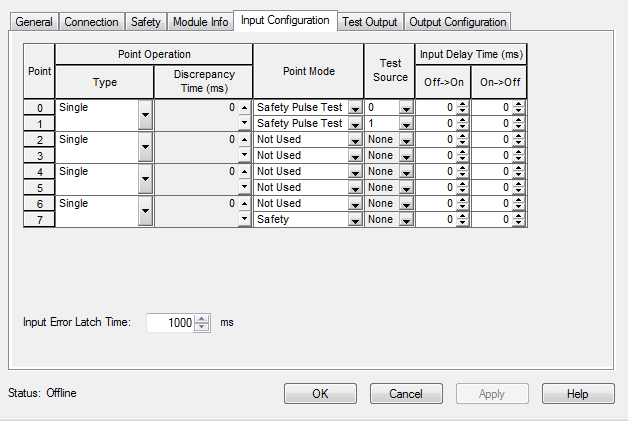

(Compatible Match).Configuration des entrées du module

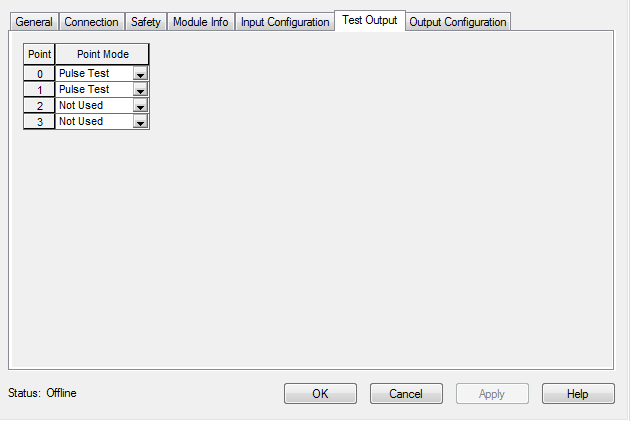

Configuration des sorties du module du test
Configuration des sorties du module
