Frein d’embrayage - exemple de programme et câblage

Les exemples suivants illustrent quelques-unes des instructions Forme métallique dans le cadre d’une application de sécurité de la presse, y compris les trois instructions Frein d’embrayage (CBIM, CBSSM et CBCM), la Surveillance du mouvement de l’arbre à cames (CSM) et la Surveillance de la position du vilebrequin (CPM).

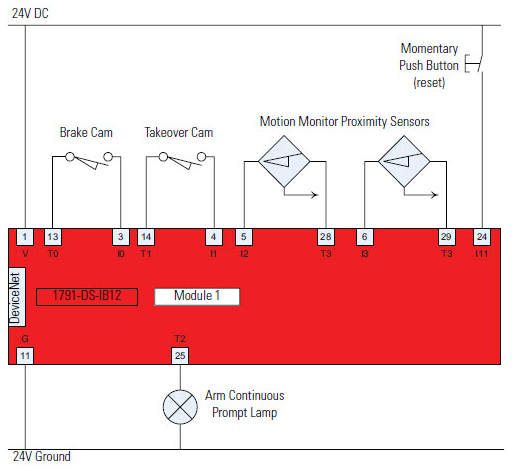

Schéma de câblage

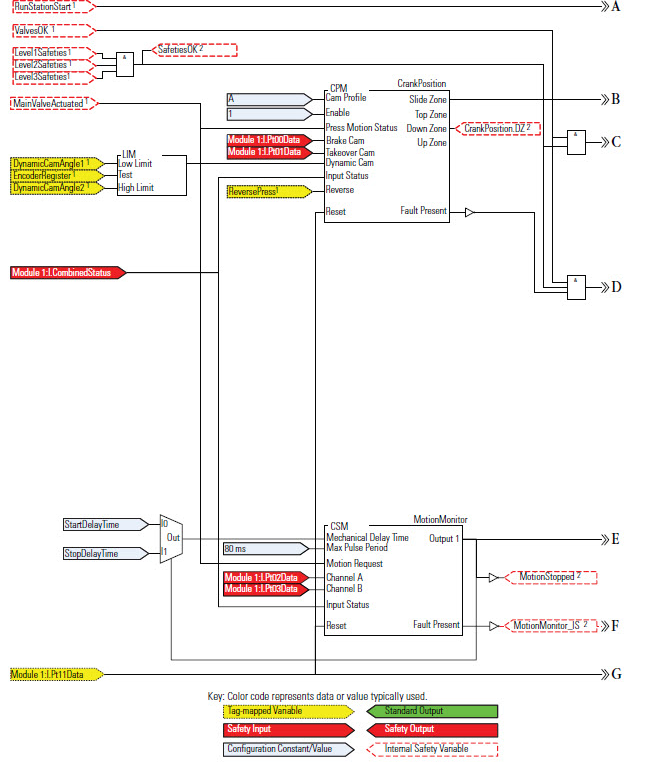

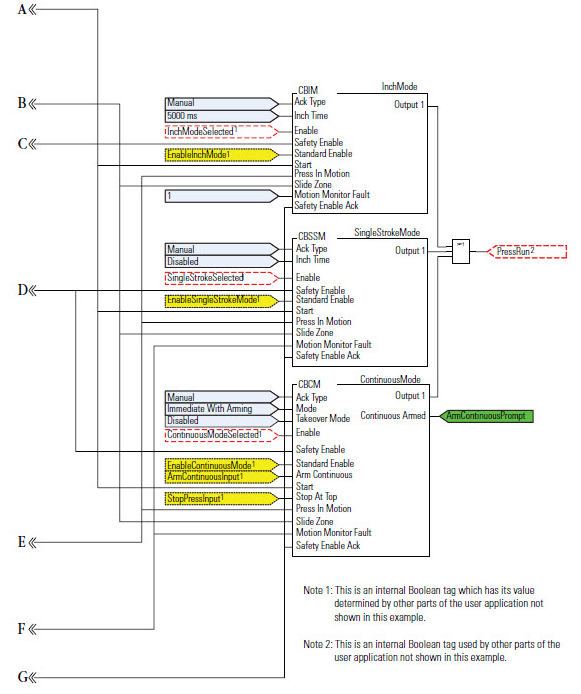

Schéma de programmation

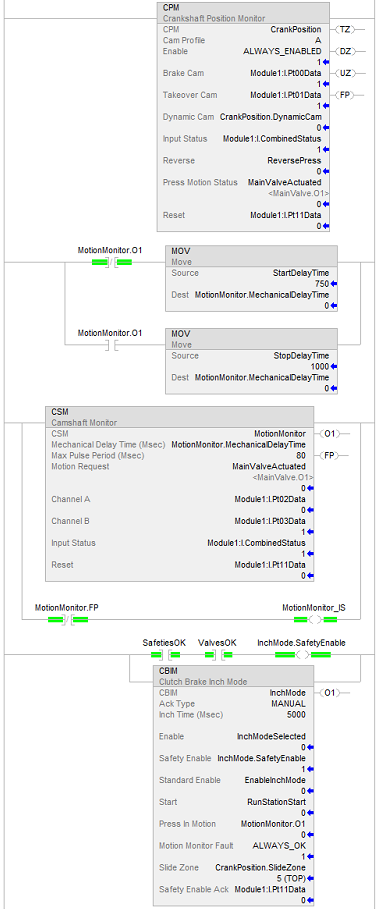

Diagramme à relais

Le logiciel de programmation est utilisé pour configurer les paramètres d’entrée et de sortie de test du module

Guard I/O

, comme illustré.

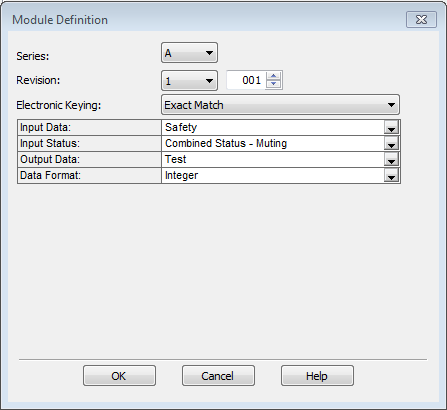

Définition du module

Rockwell Automation suggère de sélectionner

Correspondance exacte (Exact Match)

de la liste

Détrompage électronique (Electronic Keying)

. Vous pouvez également sélectionner

Correspondance compatible (Compatible Match)

.

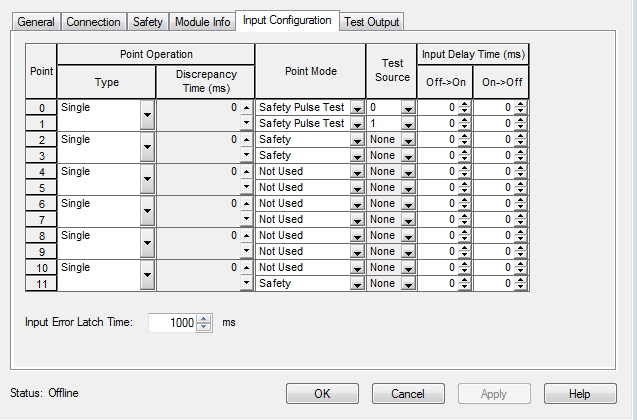

Configuration des entrées du module

Configuration des sorties du module du test
