Impulsion sur front descendant avec entrée (One Shot Falling with Input, OSFI)
Ces informations s’appliquent aux automates
CompactLogix
5370, ControlLogix
5570, Compact GuardLogix
5370, GuardLogix
5570, Compact GuardLogix
5380, CompactLogix
5380, ControlLogix
5580, GuardLogix
5580 et ControlLogix 5590.L'instruction Impulsion sur front descendant avec entrée (One Shot Falling with Input, OSFI) définit OutputBit pour un cycle d'exécution lorsqu'InputBit passe de l'état faux à vrai.
Langues disponibles
Diagramme à relais
Cette instruction n’est pas disponible dans un diagramme à relais.
Bloc fonctionnel
Texte structuré
OSFI(OSFI_tag)
Opérandes
Texte structuré
Opérande | Type | Format | Description |
|---|---|---|---|
OSFI tag | FBD_ONESHOT | Structure | Structure OSFI |
Reportez-vous à la section Syntaxe du texte structuré pour consulter les défauts liés aux opérandes
Bloc fonctionnel
Opérande | Type | Format | Description |
|---|---|---|---|
OSFI tag | FBD_ONESHOT | Structure | Structure OSFI |
Structure FBD_ONESHOT
Paramètre d’entrée | Type de données | Description |
|---|---|---|
EnableIn | BOOL | Activez l'entrée. Si mis à zéro, l'instruction n'est pas exécutée et les sorties ne sont pas mises à jour. La valeur par défaut est définie. |
InputBit | BOOL | Bit d’entrée. |
Paramètre de sortie | Type de données | Description |
|---|---|---|
EnableOut | BOOL | Indique si l'instruction est activée. |
OutputBit | BOOL | Bit de sortie |
Description
Si InputBit est faux et avait la valeur vraie la dernière fois que l'instruction a été scrutée, OutputBit est défini, sinon OutputBit est mis à zéro.
Affecte les indicateurs d'état mathématique
Non
Défauts majeurs/mineurs
Aucun spécifique à cette instruction. Reportez-vous à la section pour consulter les défauts liés aux opérandes.
Exécution
Bloc fonctionnel
Condition/État | Action entreprise |
|---|---|
Préscrutation | Les bits EnableIn et EnableOut sont définis sur faux. |
Tag.EnableIn est faux | Les bits EnableIn et EnableOut sont définis sur faux. |
Tag.EnableIn est vrai | Les bits EnableIn et EnableOut sont définis sur vrai. L’instruction s’exécute |
Première exécution de l'instruction | L'historique d'InputBit précédent est mis à zéro pour demander une transition de l'état vrai à faux d'InputBit. |
Première scrutation de l'instruction | L'historique d'InputBit précédent est mis à zéro pour demander une transition de l'état vrai à faux d'InputBit. |
Post-scrutation | Les bits EnableIn et EnableOut sont définis sur faux. |
Texte structuré
Condition/État | Action entreprise |
|---|---|
Préscrutation | Reportez-vous à Pré-scrutation dans le tableau Bloc fonctionnel. |
Exécution normale | Reportez-vous à Tag.EnableIn est vrai dans le tableau Bloc fonctionnel. |
Post-scrutation | Reportez-vous à Post-scrutation dans le tableau Bloc fonctionnel. |
Exemple

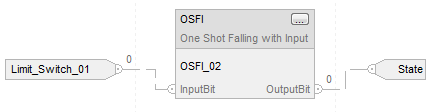

Lorsque limit_switch1 passe de l'état défini à mis à zéro, l'instruction OSFI définit OutputBit pour une scrutation.
Bloc fonctionnel
Texte structuré
OSFI_01.InputBit := limit_switch1;
OSFI(OSFI_01);
Output_state := OSFI_01.OutputBit;
