Configuration du réglage automatique
Utilisez cette procédure générale lors de la mise en œuvre du réglage automatique, à l'aide de la fonction IPIDCONTROLLER.
Étape | Description | Exemple |
|---|---|---|
1 | Réinitialisez SetPoint sur zéro. |  |
2 | Définissez le mode Auto sur Faux. |  |

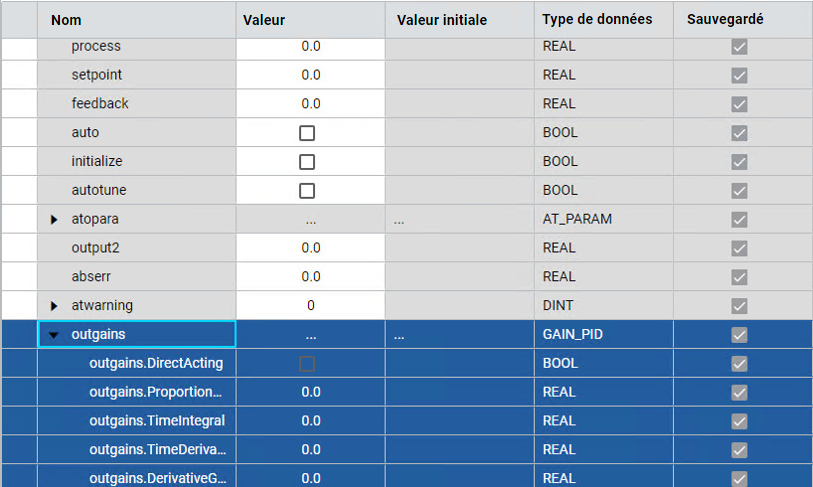

3 | Définissez les paramètres de gain. |  |

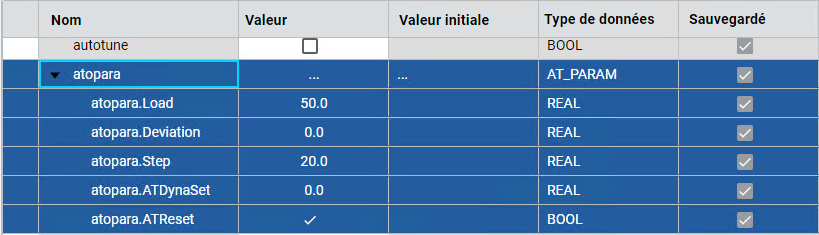

4 | Définissez les paramètres AutoTune. |  |
5 | Définissez les valeurs Initialize et AutoTune sur Vrai. |  |
6 | Notez les changements de sortie pour la valeur de charge, lorsque vous définissez AutoTune sur Vrai. |  |
7 | Observez la hausse rapide de la valeur de traitement, jusqu'à ce qu'elle se rapproche du point de saturation. |  |
8 | Observez la stabilisation de la valeur de traitement et sa fluctuation. |   |
9 | Définissez la déviation. |  |
10 | Définissez Initialize sur Faux. |  |
11 | Le contrôleur lance le réglage automatique. Attendez que ATWarning passe à 2. |  |
12 | Définissez AutoTune sur Faux. |  |

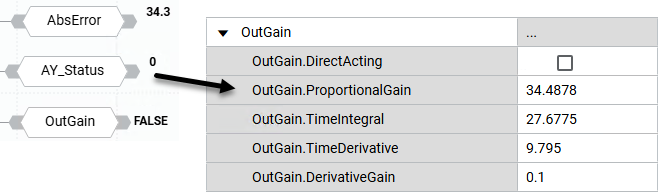

13 | Observez l'apparition des valeurs réglées dans OutGains. |  |

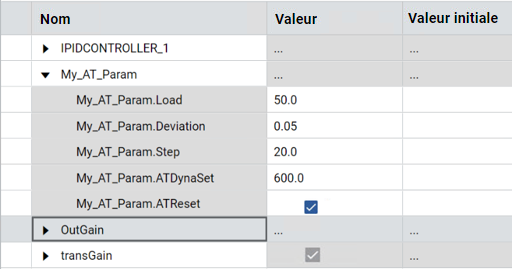

14 | Transférez le paramètre de OutGain à My_Gains. |  |

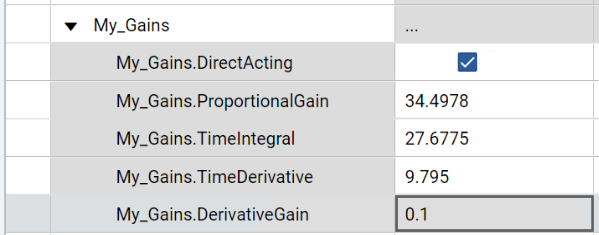

15 | Observez la mise à jour du contrôleur avec le paramètre de gain réglé. |  |
