MC_SetPosition (contrôle des mouvements, définition de position)

L’instruction MC_SetPosition décale le système de coordonnées d'un axe en manipulant sa position réelle avec la même valeur sans générer de mouvement.

Détails de l'opération :

MC_SetPosition peut se terminer de façon concluante uniquement lorsque l'axe est à l'état Immobilisation, mouvement continu (MC_ExecutionMode = 0) ou lorsque le mouvement en cours s'achève pour se terminer avec l'état Immobilisation (MC_ExecutionMode = 1).

MC_SetPosition fonctionne de la même manière que MC_Home lorsque HomingMode = MC_HOME_DIRECT (0x04), sauf lorsque le bloc de fonctions MC_Home définit l'état d'origine de l'axe.

Lorsque MC_ExecutionMode = 0 (mcImmediately), l'exécution du bloc de fonctions MC_SetPosition signale une erreur si l'axe est en mouvement discontinu.

Lorsque MC_ExecutionMode = 1 (mcQueued), l'ajustement de la position réelle ne s'effectue que lorsque tous les autres mouvements précédents en cours sont terminés. Autrement dit, les blocs fonctionnels précédents doivent avoir au moins un des paramètres Done, Aborted ou Error est égal à Vrai.

Langages pris en charge : Diagramme de bloc de fonctions, diagramme de schéma à relais et texte structuré.

Cette instruction s'applique aux contrôleurs

Micro850

L50E et

Micro870

L70E qui prennent en charge le contrôle des mouvements.

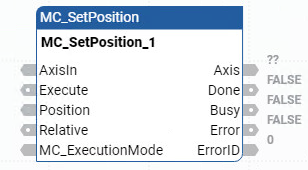

Paramètres MC_SetPosition
Paramètre	Type de paramètre	Type de données	Description
EN	Entrée	BOOL	Activation du bloc d'instruction. TRUE : Exécute le calcul MC_SetPosition actuel. FALSE : Il n’y a pas de calcul. Ne s'applique qu'aux programmes de langage à relais.
AxisIn	Entrée	AXIS_REF FB_AXIS_REF	Utilisez le type de données AXIS_REF pour définir AxisIn. Pour FB_Axis (axe retour codeur), utilisez le Type de données FB_AXIS_REF pour définir AxisIn.
Execute	Entrée	BOOL	TRUE : Commence à définir la position de l'axe.
Position	Entrée	REAL	La position absolue ou la distance relative à fixer pour l'axe.
Relative	Entrée	BOOL	TRUE : Définit la distance relative pour l'axe. FALSE : Définit la position absolue de l'axe.
MC_ExecutionMode	Entrée	SINT	Les valeurs sont les suivantes : 0 (`mcImmediately`) : La fonctionnalité est valide immédiatement. 1 (`mcQueued`) : La nouvelle fonctionnalité devient valide lorsque : Toutes les commandes de mouvement précédentes définissent l'un des paramètres de sortie suivants : Done, Aborted ou Error L'axe n'est pas en mouvement. Pour (MC_ExecutionMode = 0), ce bloc de fonctions se termine de façon concluante lorsque l'axe est à l'état Désactivé ou Immobilisation. L'exécution de ce bloc de fonctions signale une erreur si l'axe est en mouvement discontinu dans ce mode. Pour (MC_ExecutionMode = 1), ce bloc de fonctions se termine de façon concluante lorsque l'axe est à l'état Désactivé ou Immobilisation ou que le mouvement continu peut se terminer, avec l'état Immobilisation. D'autres valeurs d'entrée sont actuellement réservées et considérées comme des paramètres non valides.
ENO	Sortie	BOOL	Activation de la sortie. Ne s'applique qu'aux programmes de langage à relais.
Axis	Sortie	AXIS_REF	Dans les programmes de schémas à relais, la sortie de l'axe est en lecture seule.
Done	Sortie	BOOL	TRUE : La position a une nouvelle valeur.
Busy	Sortie	BOOL	TRUE : Le bloc de fonctions n’est pas terminé.
Error	Sortie	BOOL	Indique qu’une erreur s’est produite. TRUE : Une erreur a été détectée. FALSE : Aucune erreur.
ErrorID	Sortie	UINT	Valeur numérique unique permettant d'identifier l'erreur. Les erreurs pour cette instruction sont définies dans les Identifiants des erreurs propres aux blocs fonctionnels de contrôle du mouvement.

Exemples MC_SetPosition

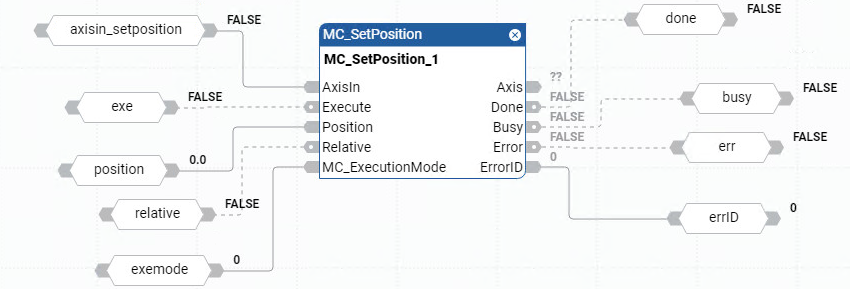

Exemple de diagramme de bloc de fonctions MC_SetPosition

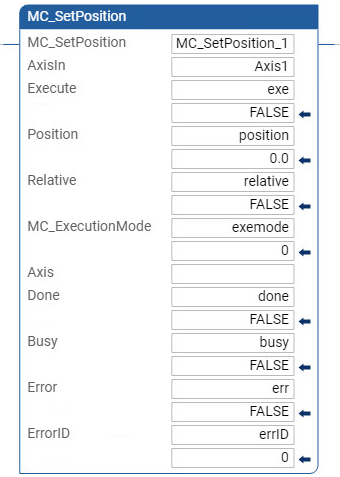

Exemple de schéma à relais MC_SetPosition — Exemple de langage à relais MC_SetPosition

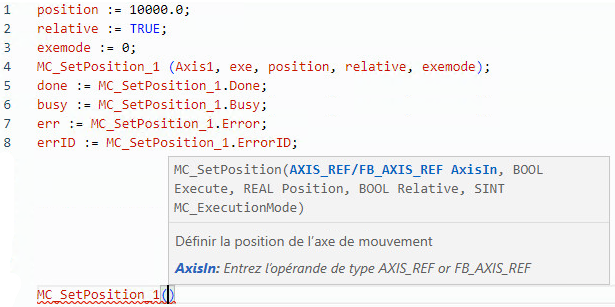

Exemple de texte structuré MC_SetPosition

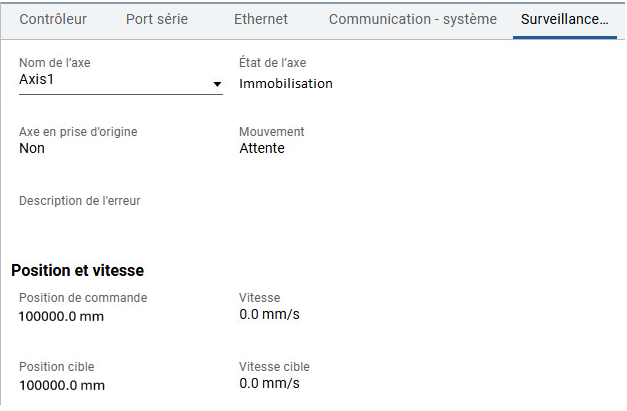

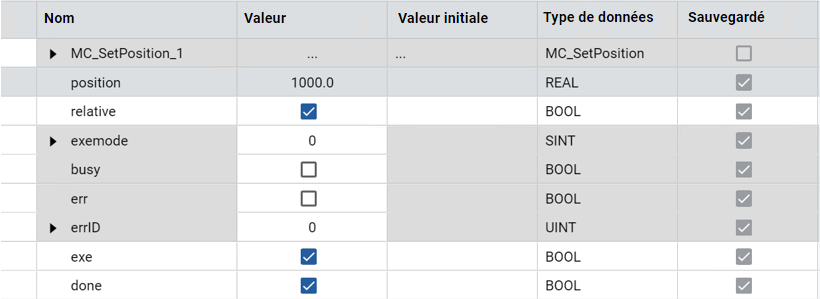

Instructions de déplacement de l'axe
