MC_TouchProbe (contrôle des mouvements, sonde tactile)

L'instruction MC_TouchProbe enregistre la position d'un axe sur un événement déclencheur.
Détails de l'opération :
  • Si la direction de la fenêtre (première position à dernière position) est opposée à la direction des mouvements, la fenêtre de la sonde tactile ne s'active pas.
  • Si le paramètre de fenêtre (FirstPosition ou LastPosition) n’est pas valide, le bloc de fonctions MC_TouchProbe signale une erreur.
  • Si une deuxième instance du bloc de fonctions MC_TouchProbe est envoyée au même axe alors que le premier bloc de fonctions est Busy, le deuième bloc de fonctions signale une erreur.
  • Une seule instance du bloc de fonctions MC_TouchProbe doit être émise par axe.
Langages pris en charge : Diagramme de bloc de fonctions, diagramme de schéma à relais et texte structuré.
Cette instruction s'applique aux contrôleurs
Micro850
L50E et
Micro870
L70E qui prennent en charge le contrôle des mouvements.

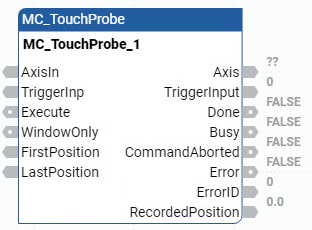

MC_TouchProbe
MC_TouchProbe
Paramètres MC_TouchProbe
Paramètre
Type de paramètre
Type de données
Description
EN
Entrée
BOOL
Activation du bloc d'instruction.
  • TRUE : Exécute le calcul MC_TouchProbe actuel.
  • FALSE : Il n’y a pas de calcul.
Ne s'applique qu'aux programmes de langage à relais.
AxisIn
Entrée
AXIS_REF
FB_AXIS_REF
Utilisez le type de données AXIS_REF pour définir les paramètres pour AxisIn.
Pour un axe retour codeur, utilisez le Type de données FB_AXIS_REF pour définir les paramètres d’AxisIn.
TriggerInp
Entrée
USINT
Actuellement non pris en charge. Configure le déclenchement d'entrée dans la configuration de l'axe.
Execute
Entrée
BOOL
  • TRUE : Démarre l'enregistrement de la sonde tactile sur front montant.
  • FALSE : Ne s’exécute pas.
WindowOnly
Entrée
BOOL
TRUE : Seule la fenêtre est utilisée pour accepter des événements de déclenchement.
La résolution du mouvement est limitée à l'intervalle du moteur de mouvement que l'utilisateur a configuré.
Pour la fonctionnalité WindowOnly TouchProbe, il existe un délai de réponse maximal correspondant à l'intervalle du moteur de mouvement pour les activations FirstPosition et LastPosition.
Le plus long décalage possible dans la position de déclenchement (aussi bien pour FirstPosition que pour LastPosition) peut être calculé par (intervalle du moteur de mouvement x vitesse de déplacement).
FirstPosition
Entrée
REAL
Position de départ de la fenêtre à partir de laquelle les événements de déclenchement sont acceptés (en unités techniques [u]). Valeur incluse dans la fenêtre.
LastPosition
Entrée
REAL
Position de fin de la fenêtre à partir de laquelle les événements de déclenchement ne sont pas acceptés (en unités techniques [u]). Valeur incluse dans la fenêtre.
ENO
Sortie
BOOL
Activation de la sortie.
Ne s'applique qu'aux programmes de langage à relais.
Axis
Sortie
AXIS_REF
Dans les programmes de schémas à relais, la sortie de l'axe est en lecture seule.
TriggerInput
Sortie
USINT
Actuellement non pris en charge.
Done
Sortie
BOOL
TRUE : L’événement de déclenchement a été enregistré.
Busy
Sortie
BOOL
TRUE : Le bloc de fonctions n’est pas terminé.
CommandAborted
Sortie
BOOL
TRUE : La commande a été remplacée par le bloc de fonctions MC_Power(OFF) ou Arrêt suite à une erreur.
Error
Sortie
BOOL
Indique qu’une erreur s’est produite.
  • TRUE : Une erreur a été détectée.
  • FALSE : Aucune erreur.
ErrorID
Sortie
UINT
Valeur numérique unique permettant d'identifier l'erreur. Les erreurs pour cette instruction sont définies dans les Identifiants des erreurs propres aux blocs fonctionnels de contrôle du mouvement.
RecordedPosition
Sortie
REAL
Position où l'événement de déclenchement a eu lieu (en unités techniques [u]).
Le mouvement est de type boucle ouverte.
Position de l'axe au moment de l'exécution de l'événement de déclenchement. Si le mouvement de l'axe est de type boucle ouverte, il s'agit de la position commandée (qui n'est pas une position réelle) au moment de l'exécution de l'événement de déclenchement, en supposant qu'il n'y ait pas de décalage de mouvement entre le moteur et le variateur.
Entrée/sortie fixe de mouvement
Signaux de mouvement
PTO0
PTO1
PTO2
Pulsation PTO
Output_0
Output_0
Output2
Direction PTO
Output_3
Output_4
Output_5
Commutateur de limite inférieure (négative)
Input_0
Input_4
Input_8
Commutateur de limite supérieure (positive)
Input_1
Input_5
Input_9
Commutateur d'origine absolue
Input_2
Input_6
Input_10
Commutateur d'entrée du palpeur
Input_3
Input_7
Input_11

Exemples MC_TouchProbe

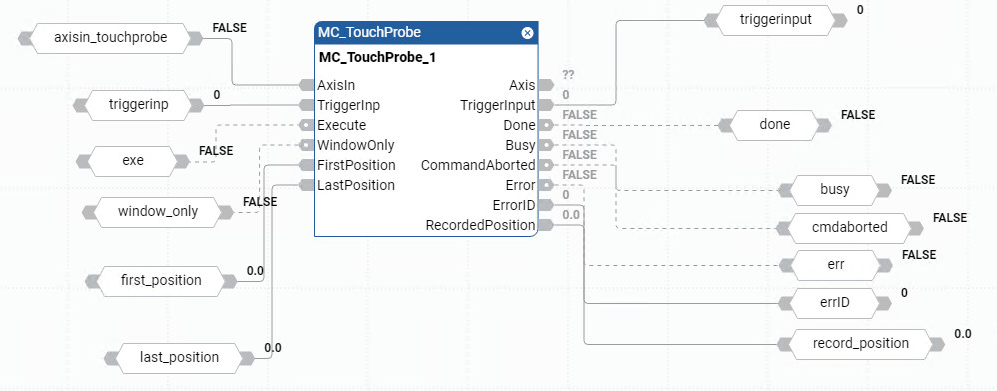

Exemple de diagramme de bloc de fonctions MC_TouchProbe
Exemple de diagramme de bloc de fonctions MC_TouchProbe

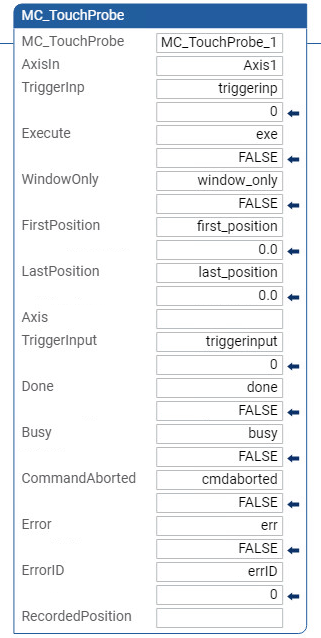

Exemple de langage à relais MC_TouchProbe
Exemple de schéma à relais MC_TouchProbe

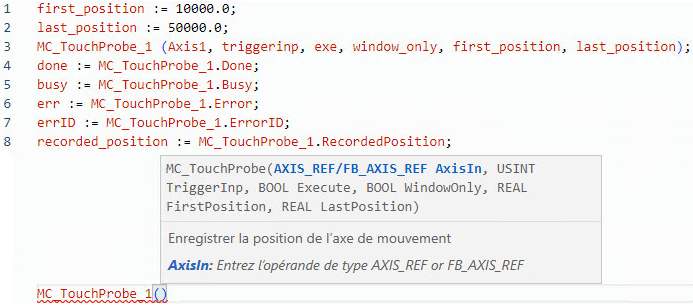

Exemple de texte structuré MC_TouchProbe
Exemple de texte structuré MC_TouchProbe

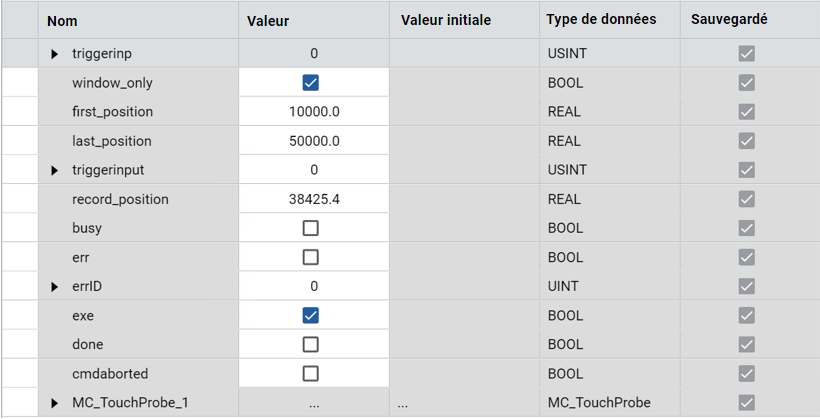

Résultats
Résultats

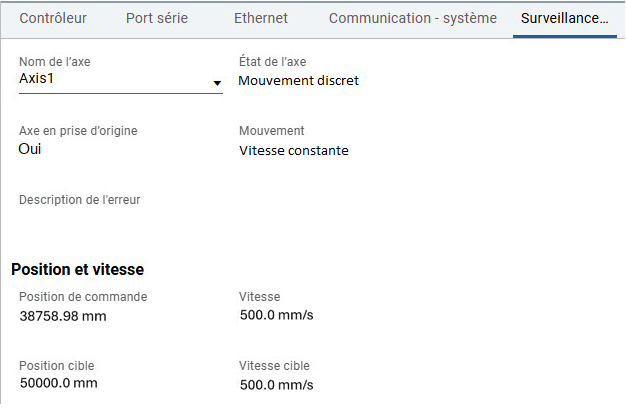

Surveillance de l’axe
