TRIMPOT_READ (lecture du potentiomètre d'ajustement)

L'instruction TRIMPOT_READ lit la valeur d'un potentiomètre d'ajustement spécifique.

Langages pris en charge : Diagramme de bloc de fonctions, diagramme de schéma à relais et texte structuré.

Cette instruction s'applique aux contrôleurs

Micro820

L20E,

Micro850

L50E et

Micro870

L70E.

Paramètres TRIMPOT_READ
Paramètre	Type de paramètre	Type de données	Description
Enable	Entrée	BOOL	Activation du bloc d'instruction. TRUE : Exécute la lecture du potentiomètre d'ajustement. FALSE : Aucune opération de lecture, et la valeur de potentiomètre d'ajustement de sortie n'est pas valide.
TrimPotID	Entrée	UINT	ID du potentiomètre d'ajustement à lire. TrimPotID est défini dans Définition de l'ID de potentiomètre d'ajustement.
TrimPotValue	Sortie	UINT	Valeur courante de Trimpot.
Sts	Sortie	UINT	Statut de l'opération de lecture du potentiomètre d'ajustement. Codes d'état du potentiomètre d'ajustement (Sts) : 0x00 : Bloc fonctionnel non activé (aucune opération de lecture-écriture). 0x01 : Réussite de l'opération de lecture-écriture. 0x02 : Échec de l'opération de lecture-écriture en raison d'un ID de potentiomètre d'ajustement non valide. 0x03 : Échec de l'opération d'écriture en raison du dépassement de capacité d'une valeur.
ENO	Sortie	BOOL	Activation de la sortie. Ne s'applique qu'aux programmes de langage à relais.

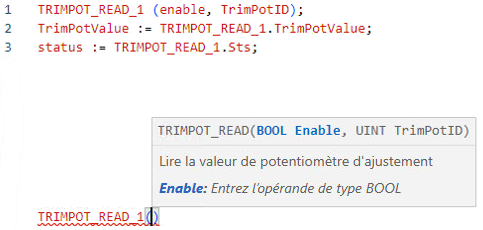

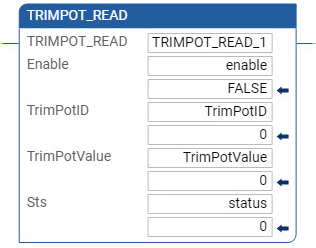

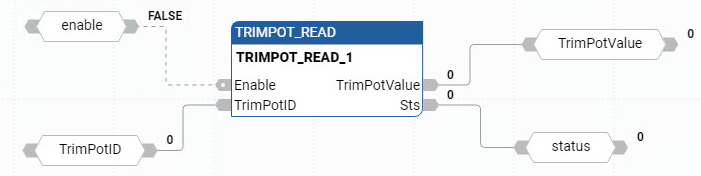

Exemples TRIMPOT_READ
