Ajout d'un bloc de fonctions COP, de variables et d'un contact (MSG_CIPGENERIC)
Suivez les étapes suivantes pour ajouter un bloc de fonctions COP, des variables et un contact. L'instruction COP est utilisée pour convertir des données du type de données de la source (par exemple, DINT ou REAL) dans le type de données de la destination. Dans cet exemple, les informations de catalogue seront converties dans un format de chaîne compréhensible.
Pour ajouter un bloc de fonctions COP, de variables et d'un contact (MSG_CIPGENERIC)
- Dans laBoîte à outils, faites glisser le
vers l’éditeur de programmation de logique à relais sous la première ligne. - Dans laBoîte à outils, dansRechercher, saisissezCOP, puis faites-le glisser sur la deuxième ligne du schéma à relais.
- Ajoutez des variables d'entrée locales pour COP.
- Dans l'Organisateur de projets, sous votre programme, cliquez avec le bouton droit surVariables locales.
- Dans la grille des variables locales, ajoutez des variables selon le tableau suivant :Variables à ajouterParamètreNom de la variableType de donnéesSrcMyResDataTableau USINTSrcOffset0UINTDestCatalogIDTableau STRINGDestOffset0UINTLength1UINTSwapFALSEBOOLÉEN
- Pour la variable CatalogID, double-cliquez surDimensionet modifiez la taille du tableau en [1..1]
- Ajoutez un contact.
- Dans la zone de recherche de laBoîte à outils, saisissezXIC, puis faites-le glisser sur la gauche de l'entrée du bloc de fonctions COP sur la deuxième ligne de programme de schéma à relais.
- Cliquez avec le bouton droit de la souris sur le XIC, puis sélectionnezSélectionner une variable.
- Dans le sélecteur de variables, sélectionnezConvert_String, puis sélectionnezSélectionner.

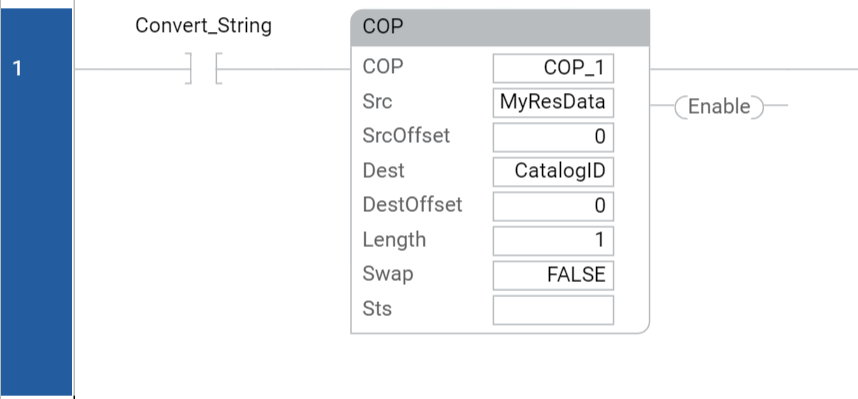

La deuxième ligne de votre programme de schéma à relais pour les messages MSG_CIPGENERIC doit ressembler à l'image suivante :
