COP (copier)

Copie les données binaires de l'élément source dans l'élément de destination. L'élément source reste inchangé.

Langages pris en charge : Diagramme de bloc de fonctions, diagramme de schéma à relais et texte structuré.

Cette instruction s'applique aux contrôleurs

Micro820

L20E,

Micro850

L50E et

Micro870

L70E.

Paramètres COP
Paramètre	Type de paramètre	Type de données		Description
Enable	Entrée	BOOL		Activation du bloc d'instruction. Le COP est activé en fonction du niveau. TRUE : Effectuez une copie. FALSE : Le bloc de fonctions est en attente.
Src	Entrée	BOOL SINT USINT BYTE INT UINT WORD DINT UDINT	DWORD REAL TIME DATE STRING LWORD ULINT LINT LREAL	Élément source pour la copie, tableau unidimensionnel ou non-tableau. Si la source est un type de données Chaîne, la destination doit être un type de données Chaîne ou un type de données USINT (UCHAR et BYTE). Dans le cas contraire, une divergence de type de données est signalée.
SrcOffset	Entrée	UINT		Paramètre d’entrée qui définit le point de départ d’un tableau unidimensionnel dans les données source pour démarrer le processus de copie. Définir le décalage sur 0 : S'il ne s'agit pas d'un type de données Tableau. OU Pour effectuer la copie à partir du premier élément, pour un type de données Tableau unidimensionnel.
Dest	Entrée	BOOL SINT USINT BYTE INT UINT WORD DINT UDINT	DWORD REAL TIME DATE STRING LWORD ULINT LINT	Élément de destination où stocker la valeur copiée de l’élément source de tableau unidimensionnel ou non-tableau. Si la destination est un type de données STRING, la source doit être un type de données STRING ou un type de données USINT (UCHAR et BYTE). Dans le cas contraire, une divergence de type de données est signalée.
DestOffset	Entrée	UINT		Paramètre d’entrée qui définit le point de départ dans les données de destination pour stocker les éléments copiés. Définir le décalage sur 0 : S'il ne s'agit pas d'un type de données Tableau. OU Pour effectuer la copie à partir du premier élément, pour un type de données Tableau unidimensionnel.
Length	Entrée	UINT		Nombre d'éléments de destination à copier. Lorsque la destination est un type de données Chaîne, il indique le nombre de chaînes à copier.
Swap	Entrée	BOOL		La permutation d’octets se produit avant l’extraction et la manipulation des paramètres 8 bits de poids haut et de poids faible Lorsque Swap est activée, l’ordre des octets est inversé avant que les octets de poids haut et de poids faible ne soient traités. Par exemple, une valeur 16 bits comme 0x1234, avec un octet de poids fort 0x12 et un octet de poids faible 0x34, inverserait l'odre des octets inversé en 0x3412. Lorsque Swap est désactivée, les octets de poids fort et de poids faible restent dans leur ordre d’origine. Par exemple, dans une valeur 16 bits comme 0xABCD, où l’octet de poids fort est 0xAB et l’octet de poids faible est 0xCD, l’ordre des octets reste le même. Aucune opération d'échange n'a lieu si : Le type de données de la source ou de la destination est Chaîne, ou La source et la destination ont toutes deux des données d'un octet de longueur.
Sts	Sortie	UINT		État de l'opération de copie. Les définitions du paramètre Sts sont définies dans les codes d'état COP.
ENO	Sortie	BOOL		Activation de la sortie. Ne s'applique qu'aux programmes de langage à relais.

Codes d'état COP (Sts)
Code d'état COP	Description de l'état
0x00	Aucune action n'est réalisée (non activée).
0x01	Réussite du bloc fonctionnel COP.
0x02	La destination dispose d'octets supplémentaires lors de la copie à partir de la chaîne.
0x03	Les données source sont tronquées.
0x04	La longueur de copie n'est pas valide.
0x05	Le type de données ne correspond pas lorsqu'un type de données Chaîne est présent soit à la source, soit à la destination.
0x06	La taille des données source est trop faible pour permettre la copie.
0x07	La taille des données source est trop élevée pour permettre la copie.
0x08	Le décalage des données source n'est pas valide.
0x09	Le décalage des données de destination n'est pas valide.
0x0A	Les données ne sont pas valides, soit à la source soit à la destination.

Exemples COP

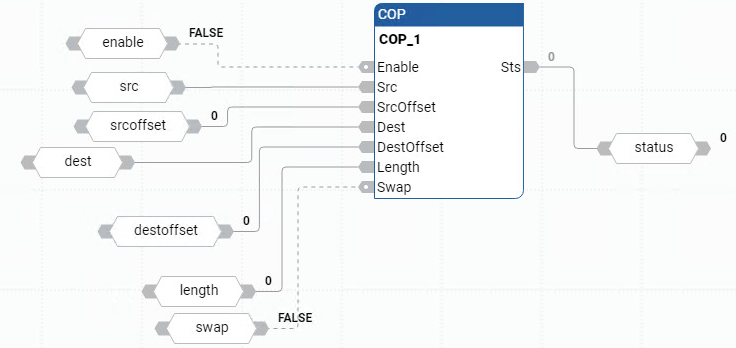

Exemple de diagramme de bloc de fonctions COP

Instructions de déplacement/copie

Copie vers un type de données différent

Exemple de tableau de chaîne COP
