HSCE_SET_STS

L'instruction définit et réinitialise manuellement les indicateurs d'état de décompte HSC. Le bloc de fonctions HSC doit être arrêté pour que le bloc de fonctions HSCE_SET_STC puisse définir ou réinitialiser son état HTS. Si le bloc de fonctions HSC n'est pas arrêté ou si le canal HSC n'est pas configuré, le bloc de fonctions HSC2_SET_STS génère une erreur.

Langages pris en charge : Diagramme de bloc de fonctions, diagramme de schéma à relais et texte structuré.

Cette instruction s'applique aux contrôleurs

Micro820

L20E,

Micro850

L50E et

Micro870

L70E.

Paramètres HSCE_SET_STS
Paramètre	Type de paramètre	Type de données	Description
Enable	Entrée	BOOL	Activation du bloc de fonctions. TRUE : Définir ou réinitialiser l'état HSC. FALSE : Pas de modification de l'état HSC.
Channel	Entrée	HSCE_CHANNEL	Le canal HSCE.
HPReached	Entrée	BOOL	Lorsque la valeur prédéfinie haute est atteinte, ce bit est défini sur VRAI par le module enfichable. Ce bit est défini ou redéfini par le bloc de fonctions HSCE_SET_STS.
LPReached	Entrée	BOOL	Lorsque la valeur prédéfinie basse est atteinte, ce bit est défini sur VRAI par le module enfichable. Ce bit est défini ou redéfini par le bloc de fonctions HSCE_SET_STS.
OFOccurred	Entrée	BOOL	Lorsque le dépassement se produit, ce bit est défini sur VRAI par le module enfichable. Ce bit est défini ou redéfini par le bloc de fonctions HSCE_SET_STS.
UFOccurred	Entrée	BOOL	Lorsque le soupassement se produit, ce bit est défini sur VRAI par le module enfichable. Ce bit est défini ou redéfini par le bloc de fonctions HSCE_SET_STS.
TouchProbe	Entrée	BOOL	Lorsque la sonde tactile est déclenché, ce bit est défini sur VRAI par le module enfichable.
Hold	Entrée	BOOL	Lorsque le maintien HSC est déclenché, ce bit est défini sur VRAI par le module enfichable. Ce bit est défini ou redéfini par le bloc de fonctions HSCE_SET_STS. Ce paramètre d'entrée est uniquement efficace pour le compteur 0. Le compteur 1 est toujours réinitialisé
Preset	Entrée	BOOL	Lorsque la réinitialisation Z ACC est déclenchée, ce bit est défini sur VRAI par le module enfichable. Ce bit est défini ou redéfini par le bloc de fonctions HSCE_SET_STS. Ce paramètre d'entrée est uniquement efficace pour le compteur 0. Le compteur 1 est toujours réinitialisé.
Done	Sortie	BOOL	Réussite de l'action de configuration HSC (initiée par cette instruction).
Error	Sortie	BOOL	Indique qu’une erreur s’est produite.
ErrorID	Sortie	UINT	Lorsqu'une erreur se produit, l’ErrorID contient les codes d'erreur.

Exemples HSCE_SET_STS

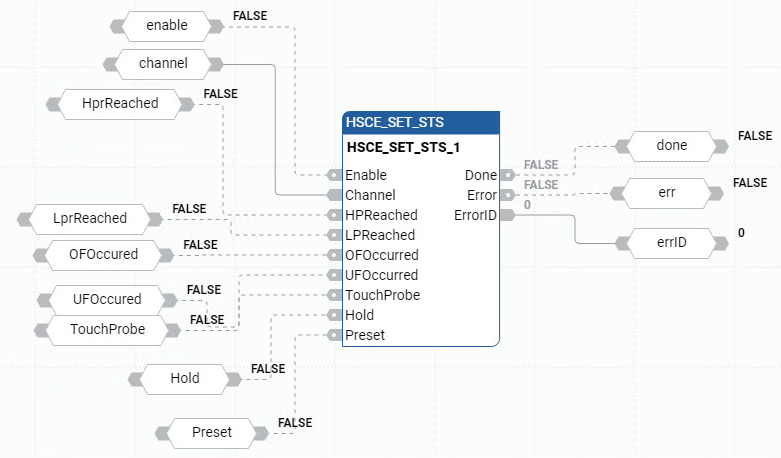

Exemple de diagramme de bloc de fonctions HSCE_SET_STS

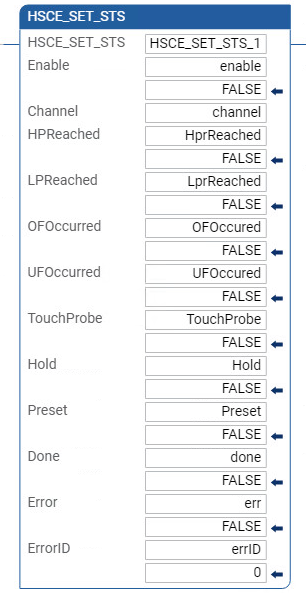

Exemple de schéma à relais HSCE_SET_STS — Exemple de langage à relais HSCE_SET_STS

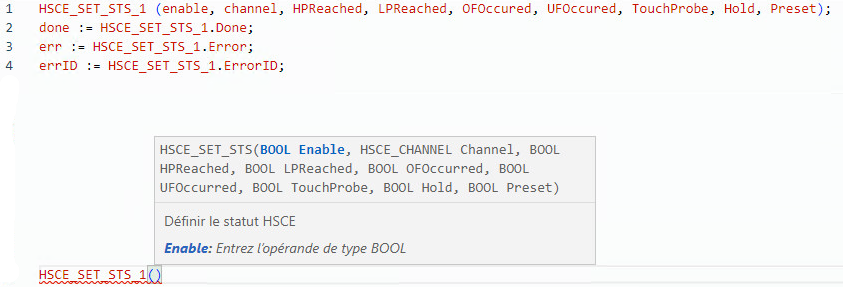

Exemple de structure de texte HSCE_SET_STS
