HSCE_READ_STS

L'instruction est utilisée pour lire l'état HSC actuel.
Langages pris en charge : Diagramme de bloc de fonctions, diagramme de schéma à relais et texte structuré.
Cette instruction s'applique aux contrôleurs
Micro820
 L20E,
Micro850
 L50E et
Micro870
 L70E.
HSCE_READ_STS
HSCE_READ_STS
Paramètres HSCE_READ_STS
Paramètre
Type de paramètre
Type de données
Description
Enable
Entrée
BOOL
Si Enable est Vrai, HSC2StsInfo est mis à jour.
Channel
Entrée
HSCE_CHANNEL
Le canal HSCE.
Valid
Sortie
BOOL
HSC2StsInfo est valide s'il est VRAI.
HSCEStsInfo
Sortie
HSCE_STS
Valeur limite de débordement du compteur.
Error
Sortie
BOOL
Indique qu’une erreur s’est produite.
ErrorID
Sortie
UINT
Lorsqu'une erreur se produit, l’ErrorID contient les Codes d'erreur HSCE.

Exemples HSCE_READ_STS

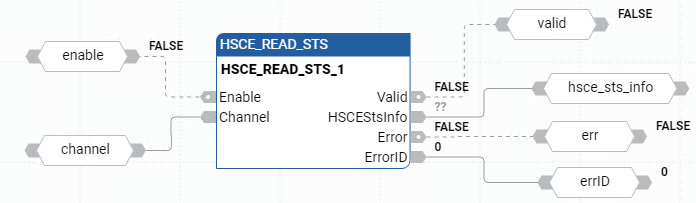

Exemple de diagramme de bloc de fonctions HSCE_READ_STS
Exemple de diagramme de bloc de fonctions HSCE_READ_STS

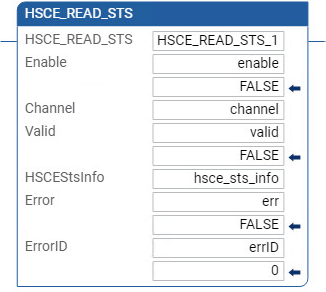

Exemple de langage à relais HSCE_READ_STS
Exemple de schéma à relais HSCE_READ_STS

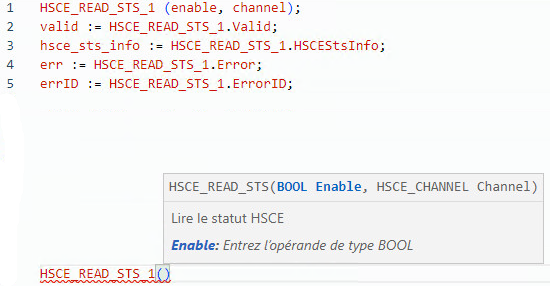

Exemple de structure de texte HSCE_READ_STS
Exemple de structure de texte HSCE_READ_STS
