HSCE_CFG

L'instruction HSCE_CFG est utilisée pour configurer le compteur haute vitesse.

Langages pris en charge : Diagramme de bloc de fonctions, diagramme de schéma à relais et texte structuré.

Cette instruction s'applique aux contrôleurs

Micro820

L20E,

Micro850

L50E et

Micro870

L70E.

Paramètres HSCE_CFG
Paramètre	Type de paramètre	Type de données	Description
Execute	Entrée	BOOL	Le front montant initie la configuration HSC (HSCE Enable doit être égal à FAUX). Un front descendant effacera toute valeur de sortie.
Channel	Entrée	HSCE_CHANNEL	Le canal HSCE.
InitAccumulator	Entrée	LINT	Valeur initiale de l'accumulateur.
OFSetting	Entrée	LINT	Valeur limite de débordement du compteur.
UFSetting	Entrée	LINT	Valeur limite de soupassement du compteur.
HPSetting	Entrée	LINT	Valeur élevée prédéfinie de HSCE.
LPSetting	Entrée	LINT	Valeur basse prédéfinie de HSCE.
PLS_Offset	Entrée	USINT	Décalage au démarrage dans le tableau de données PLS.
OutputMask	Entrée	UDINT	Masque de sortie pour la fonction Interrupteur de fin de course programmable (Programmable Limit Switch, PLS).
HPOutput	Entrée	UDINT	État des sorties élevées prédéfinies.
LPOutput	Entrée	UDINT	État des sorties basses prédéfinies.
Done	Sortie	BOOL	Réussite de l'action de configuration HSC (initiée par cette instruction).
Error	Sortie	BOOL	Indique qu’une erreur s’est produite.
ErrorID	Sortie	UINT	Lorsqu'une erreur se produit, l’ErrorID contient les Codes d'erreur HSCE.

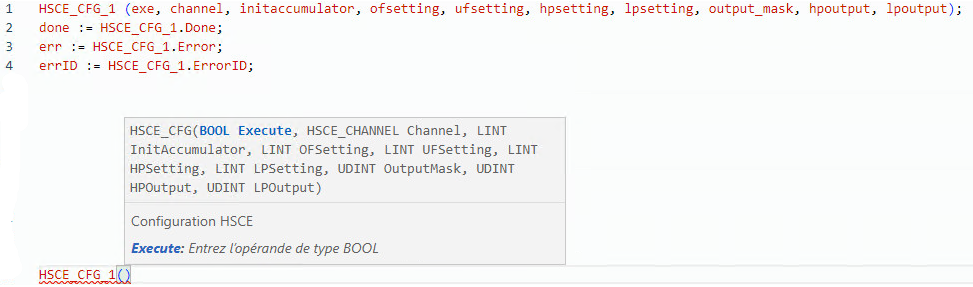

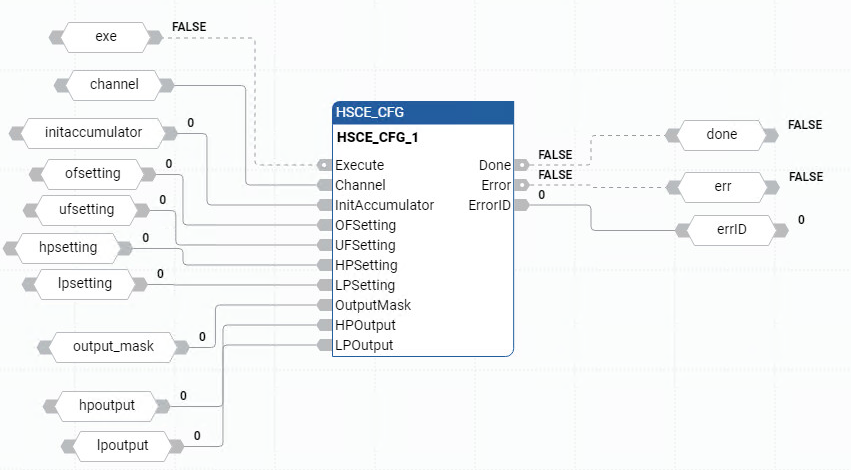

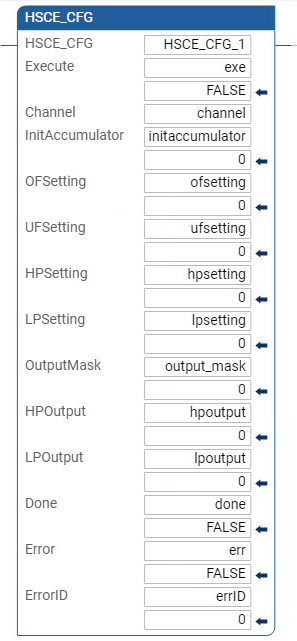

Exemples HSCE_CGF
