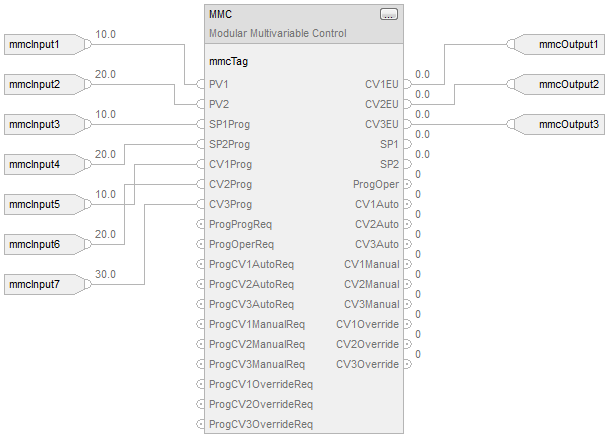

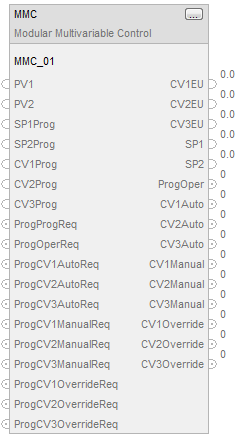

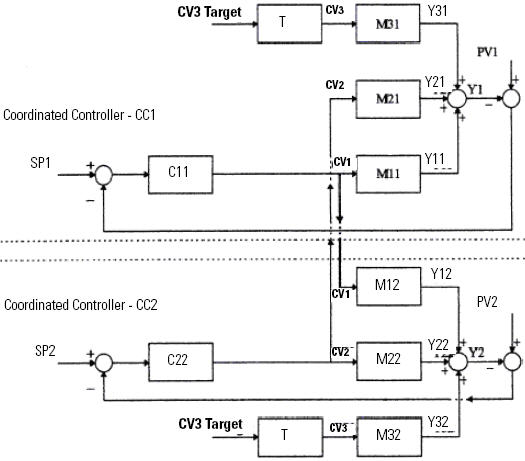

Control modular de varias variables (MMC)

Operandos:

Tipo

Formato

Etiqueta MMC

CONTROL MODULAR MULTIVARIABLE

estructura

Operandos:

Tipo

Formato

Etiqueta MMC

CONTROL MODULAR MULTIVARIABLE

estructura

EnableIn

BOOL

Habilita la entrada. Si es falso, el bloque de funciones no se ejecuta y las salidas no se actualizan.

PV1

REAL

Entrada 1 de variable de proceso escalada. Este valor se suele leer desde un módulo de entrada analógica.

PV2

REAL

Entrada 2 de variable de proceso escalada. Este valor se suele leer desde un módulo de entrada analógica.

PV1Fault

BOOL

Indicador de estado incorrecto de PV1. Si la PV1 se lee de una entrada analógica, entonces PV1Fault normalmente estará controlado por el estado de fallo de la entrada analógica. Si PVFault es VERDADERO, indica un error en el módulo de entrada; se establece el bit en Status. FALSO = estado correcto

PV2Fault

BOOL

Indicador de estado incorrecto de PV2. Si la PV2 se lee de una entrada analógica, PV2Fault estará controlado por el estado de fallo de la entrada analógica. Si PVFault es VERDADERO, indica un error en el módulo de entrada; se establece el bit en Status. FALSO = estado correcto

PV1EUMax

REAL

Valor escalado máximo de PV1. El valor de PV1 y SP1 que corresponde a una extensión del 100 % de la variable de proceso. Si PV1EUMax ≤ PV1EUMin, se establece el bit en Status.

PV2EUMax

REAL

Valor escalado máximo de PV2. El valor de PV2 y SP2 que corresponde a una extensión del 100 % de la variable de proceso. Si PV2EUMax ≤ PV2EUMin, se establece el bit en Status.

PV1UEMin

REAL

Valor escalado mínimo de PV1. El valor de PV1 y SP1 que corresponde a una extensión del 0 % de la Variable de proceso. Si PV1EUMax ≤ PV1EUMin, se establece el bit en Status.

PV2UEMin

REAL

Valor escalado mínimo de PV2. El valor de PV2 y SP2 que corresponde a una extensión del 0 % de la Variable de proceso. Si PV1EUMax ≤ PV1EUMin, se establece el bit en Status.

SP1Prog

REAL

Valor de programa SP1, escalado en unidades de PV. SP1 se establece en este valor cuando está en Control de programa.

SP2Prog

REAL

Valor de programa SP2, escalado en unidades de PV. SP2 se establece en este valor cuando está en Control de programa.

SP1Oper

REAL

Valor de operador SP1, escalado en unidades de PV. SP1 se establece en este valor cuando está en Control de operador.

Si el valor de SP1Prog o SP1Oper < SP1LLimit o > SP1HLimit, se establece el bit en Status y limita el valor utilizado para SP.

SP2Oper

REAL

Valor de operador SP2, escalado en unidades de PV. SP2 se establece en este valor cuando está en Control de operador.

Si el valor de SP2Prog o SP2Oper < SP2LLimit o > SP2HLimit, se establece el bit en Status y se limita el valor utilizado de SP.

SP1HLimit

REAL

Valor de límite alto de SP1, escalado en unidades de PV.

SP2HLimit

REAL

Valor de límite alto de SP2, dentro de la escala en unidades PV.

SP1LLimit

REAL

Valor de límite bajo de SP1, escalado en unidades de PV.

SP2LLimit

REAL

Valor de límite bajo de SP2, dentro de la escala en unidades PV.

CV1Fault

BOOL

Indicador de estado incorrecto de la variable de control 1. Si CV1EU controla una salida analógica, CV1Fault procede normalmente del estado de fallo de la salida analógica.

Si CV1Fault es VERDADERO, indica un error en el módulo de salida, se establece el bit en Status. FALSO = Estado correcto

CV2Fault

BOOL

Indicador de estado incorrecto de la variable de control 2. Si CV2EU controla una salida analógica, CV2Fault procederá del estado de fallo de dicha salida.

Si CV2Fault es VERDADERO, indica un error en el módulo de salida, se establece el bit en Status. FALSO = Estado correcto

CV3Fault

BOOL

Indicador de estado incorrecto de la variable de control 3. Si CV3EU controla una salida analógica, CV3Fault procederá del estado de fallo de dicha salida.

Si CV3Fault es VERDADERO, indica un error en el módulo de salida, se establece el bit en Status. FALSO = Estado correcto

CV1InitReq

BOOL

Solicitud de inicialización de CV1. Mientras esté en VERDADERO, se establece CV1EU al valor de CV1InitValue. Esta señal se controlará normalmente por el estado En retención en el módulo de salida analógica controlado por CV1EU o desde la salida InitPrimary de un lazo secundario.

La inicialización de la instrucción está deshabilitada cuando CV1Faulted o CV1EUSpanInv es VERDADERO.

CV2InitReq

BOOL

Solicitud de inicialización de CV2. Mientras esté en VERDADERO, se establece CV2EU al valor de CV2InitValue. Esta señal la controlará el estado En retención del módulo de salida analógica controlado por CV2EU o desde la salida InitPrimary de un lazo secundario.

La inicialización de la instrucción está deshabilitada cuando CV2Faulted o CV2EUSpanInv es VERDADERO.

CV3InitReq

BOOL

Solicitud de inicialización de CV3. Mientras esté en VERDADERO, se establece CV3EU al valor de CV3InitValue. Esta señal la controlará el estado En retención del módulo de salida analógica controlado por CV3EU o desde la salida InitPrimary de un lazo secundario.

La inicialización de la instrucción está deshabilitada cuando CV3Faulted o CV3EUSpanInv es VERDADERO.

CV1InitValue

REAL

Valor de inicialización de CV1EU, escalado en unidades de CV1EU. Cuando CV1Initializing es VERDADERO se establece CV1EU igual a CV1InitValue y CV1 al valor de porcentaje correspondiente. CV1InitValue procede normalmente de la retroalimentación de la salida analógica controlada por CV1EU o del punto de ajuste de un lazo secundario.

La inicialización de la instrucción está deshabilitada cuando CV1Faulted o CV1EUSpanInv es VERDADERO.

CV2InitValue

REAL

Valor de inicialización de CV2EU, escalado en unidades de CV2EU. Cuando CV2Initializing es VERDADERO se establece CV2EU igual que CV2InitValue y CV2 igual que el valor de porcentaje correspondiente. CV2InitValue procede de la retroalimentación de la salida analógica controlada por CV2EU o del punto de ajuste de un lazo secundario.

La inicialización de la instrucción está deshabilitada cuando CV2Faulted o CV2EUSpanInv es VERDADERO.

CV3InitValue

REAL

Valor de inicialización de CV3EU, escalado en unidades de CV3EU. Cuando CV3Initializing es VERDADERO se establece CV3EU igual que CV3InitValue y CV3 igual que el valor de porcentaje correspondiente. CV3InitValue procede de la retroalimentación de la salida analógica controlada por CV3EU o del punto de ajuste de un lazo secundario.

La inicialización de la instrucción está deshabilitada cuando CV3Faulted o CV3EUSpanInv es VERDADERO.

CV1Prog

REAL

Valor de CV1 en modo Programa-Manual. CV1 se establece en este valor cuando se está en Control de programa y en modo Manual.

CV2Prog

REAL

Valor de CV2 en modo Programa-Manual. CV2 se establece en este valor cuando se está en Control de programa y en modo Manual.

CV3Prog

REAL

Valor de CV3 en modo Programa-Manual. CV3 se establece en este valor cuando se está en Control de programa y en modo Manual.

CV1Oper

REAL

Valor de CV1 en modo Operador-Manual.

CV2Oper

REAL

Valor de CV2 en modo Operador-Manual.

CV3Oper

REAL

Valor de CV3 en modo Operador-Manual.

CV1OverrideValue

REAL

Valor de CV1 en modo Anular.

CV2OverrideValue

REAL

Valor de CV2 en modo Anular.

CV3OverrideValue

REAL

Valor de CV3 en modo Anular. CV3 se establece en este valor cuando se está en modo Manual.

Este valor se debe corresponder con una salida de estado seguro del lazo.

Si el valor de CV3OverrideValue < 0 o > 100, se establece el bit de Status único y se limita el valor utilizado de CV3.

CVManLimiting

BOOL

Limita CV(n), donde (n) puede ser 1, 2 o 3, en el modo Manual. Si está en modo Manual y CVManLimiting es VERDADERO, CV(n) estará limitado por los valores CV(n)HLimit y CV(n)LLimit.

CV1EUMax

REAL

Valor máximo para CV1EU. El valor de CV1EU que corresponde al 100% de CV1.

Si CVEUMax = CVEUMin, se establece el bit en Status.

CV2EUMax

REAL

Valor máximo de CV2EU. El valor de CV2EU que corresponde al 100 % de CV2.

Si CVEUMax = CVEUMin, se establece el bit en Status.

CV3EUMax

REAL

Valor máximo de CV3EU. El valor de CV3EU que corresponde al 100 % de CV3.

Si CVEUMax = CVEUMin, se establece el bit en Status.

CV1EUMin

REAL

Valor mínimo para CV1EU. El valor de CV1EU que corresponde al 0 % de CV1.

Si CVEUMax = CVEUMin, se establece el bit en Status.

CV2EUMin

REAL

Valor mínimo de CV2EU. El valor de CV2EU que corresponde al 0 % de CV2.

Si CVEUMax = CVEUMin, se establece el bit en Status.

CV3EUMin

REAL

Valor mínimo de CV3EU. El valor de CV3EU que corresponde al 0 % de CV3.

Si CVEUMax = CVEUMin, se establece el bit en Status.

CV1HLimit

REAL

Valor de límite alto de CV1. Se utiliza para establecer la salida de CV1HAlarm. También se usa para limitar CV1 cuando está en modo Automático o modo Manual si CVManLimiting es VERDADERO.

CV2HLimit

REAL

Valor de límite alto de CV2. Se utiliza para establecer la salida de CV2HAlarm. También se usa para limitar CV2 cuando está en modo Automático o modo Manual si CVManLimiting es VERDADERO.

CV3HLimit

REAL

Valor de límite alto de CV3. Esto se usa para establecer la salida de CV3HAlarm. También se usa para limitar CV3 cuando está en modo Automático o modo Manual si CVManLimiting es VERDADERO.

CV1LLimit

REAL

Valor de límite bajo de CV1. Se utiliza para establecer la salida de CV1LAlarm. También se usa para limitar CV1 cuando está en modo Automático o modo Manual si CVManLimiting es VERDADERO.

CV2LLimit

REAL

Valor de límite bajo de CV2. Se utiliza para establecer la salida de CV2LAlarm. También se usa para limitar CV2 cuando está en modo Automático o Manual si CVManLimiting es VERDADERO.

CV3LLimit

REAL

Valor de límite bajo de CV3. Se utiliza para establecer la salida de CV3LAlarm. También se usa para limitar CV3 cuando está en modo Automático o modo Manual si CVManLimiting es VERDADERO.

CV1ROCPosLimit

REAL

Límite del índice de cambio de CV1 en porcentaje por segundo. La limitación del índice de cambio solo se usa en modo Automático o Manual si CVManLimiting es VERDADERO. Un valor cero deshabilita la limitación de CV1 de ROC.

Si el valor de CV1ROCLimit < 0, se establece el bit correspondiente en Status y se deshabilita la limitación de ROC de CV1.

CV2ROCPosLimit

REAL

Límite del índice de cambio de CV2, en porcentaje por segundo. La limitación del índice de cambio solo se usa en modo Automático o Manual si CVManLimiting es VERDADERO. El valor cero deshabilita el límite de ROC de CV2.

Si el valor de CV2ROCLimit < 0, se establece el bit correspondiente en Status y se deshabilita la limitación de ROC de CV2.

CV3ROCPosLimit

REAL

Límite del índice de cambio de CV3 en porcentaje por segundo. La limitación del índice de cambio solo se usa en modo Automático o Manual si CVManLimiting es VERDADERO. El valor cero deshabilita el límite de ROC de CV3.

Si el valor del CV3ROCLimit < 0, se establece el bit correspondiente en Estado y se deshabilita la limitación de ROC para CV3.

CV1ROCNegLimit

REAL

Límite del índice de cambio de CV1 en porcentaje por segundo. La limitación del índice de cambio solo se usa en modo Automático o Manual si CVManLimiting es VERDADERO. Un valor cero deshabilita la limitación de CV1 de ROC.

Si el valor de CV1ROCLimit < 0, se establece el bit correspondiente en Status y se deshabilita la limitación de ROC de CV1.

CV2ROCNegLimit

REAL

Límite del índice de cambio de CV2, en porcentaje por segundo. La limitación del índice de cambio solo se usa en modo Automático o Manual si CVManLimiting es VERDADERO. El valor cero deshabilita el límite de ROC de CV2.

Si el valor de CV2ROCLimit < 0, se establece el bit correspondiente en Status y se deshabilita la limitación de ROC de CV2.

CV3ROCNegLimit

REAL

Límite del índice de cambio de CV3 en porcentaje por segundo. La limitación del índice de cambio solo se usa en modo Automático o Manual si CVManLimiting es VERDADERO. El valor cero deshabilita el límite de ROC de CV3.

Si el valor del CV3ROCLimit < 0, se establece el bit correspondiente en Estado y se deshabilita la limitación de ROC para CV3.

CV1HandFB

REAL

Valor de CV1 de HandFeedback. CV1 se establece a este valor cuando está en modo Manual y CV1HandFBFault es FALSO (estado correcto). Este valor provendría típicamente de la salida de una estación de mano/automática montada en el campo y se utiliza para generar una transferencia sin perturbaciones fuera del modo Mano

Si el valor de CV1HandFB < 0 o > 100, se establece el bit de Status único y limita el valor utilizado para CV1.

CV2HandFB

REAL

Valor de CV2 de HandFeedback. CV2 se establece en este valor cuando está en modo Mano y CV2HandFBFault es FALSO (estado correcto). Este valor provendría típicamente de la salida de una estación de mano/automática montada en el campo y se utiliza para generar una transferencia sin perturbaciones fuera del modo Mano

Si el valor de CV2HandFB < 0 o > 100, se establece el bit de Status único y se limita el valor utilizado de CV2.

CV3HandFB

REAL

Valor de CV3 de HandFeedback. CV3 se establece en este valor cuando está en modo Mano y CV3HandFBFault es FALSO (estado correcto). Este valor provendría típicamente de la salida de una estación de mano/automática montada en el campo y se utiliza para generar una transferencia sin perturbaciones fuera del modo Mano

Si el valor de CV3HandFB < 0 o > 100, se establece el bit de Status único y se limita el valor utilizado de CV3.

CV1HandFBFault

BOOL

Indicador de estado incorrecto del valor de CV1HandFB. Si el valor CV1HandFB de una entrada analógica, entonces CV1HandFBFault se controlará normalmente por el estado del canal de entrada analógica.

Si CV1HandFBFault es VERDADERO, indica un error en el módulo de entrada; se establece el bit correspondiente en Status.

FALSO = estado correcto

CV2HandFBFault

BOOL

Indicador de estado incorrecto del valor de CV2HandFB. Si el valor de CV2HandFB se lee desde una entrada analógica,CV2HandFBFault se controla típicamente mediante el estado del canal de entrada analógica.

Si CV2HandFBFault es VERDADERO, indica un error en el módulo de entrada; se establece el bit en Status.

FALSO = estado correcto

CV3HANDFBFault

BOOL

Indicador de estado incorrecto del valor de CV3HandFB. Si se lee el valor CV3HandFB se lee desde una entrada analógica, CV3HandFBFault se controla típicamente mediante el estado del canal de entrada analógica.

Si CV3HandFBFault es VERDADERO, indica un error en el módulo de entrada; se establece el bit en Status.

FALSO = estado correcto

CV1Target

REAL

Valor de destino para la salida de la variable de control 1.

CV2Target

REAL

Valor de destino para la salida de la variable de control 2.

CV3Target

REAL

Valor de destino para la salida de la variable de control 3.

CV1WindupHIn

BOOL

Solicitud de CV1Windup alto. Si es VERDADERO, no se permitirá aumentar el valor de CV1. Esta señal será típicamente la salida CV1WindupHOut de un lazo secundario.

CV2WindupHIn

BOOL

Solicitud de CV2Windup alto. Si es VERDADERO, no se permitirá aumentar el valor de CV2. Esta señal será típicamente la salida CV2WindupHOut de un lazo secundario.

CV3WindupHIn

BOOL

Solicitud de CV3Windup alto. Si es VERDADERO, no se permitirá aumentar el valor de CV3. Esta señal será típicamente la salida CV3WindupHOut de un lazo secundario.

CV1WindupLIn

BOOL

Solicitud de windup bajo de CV1. Si es VERDADERO, no se permitirá disminuir el valor de CV1. Esta señal será típicamente la salida CV1WindupLOut de un lazo secundario.

CV2WindupLIn

BOOL

Solicitud de windup bajo de CV2. Si es VERDADERO, no se permitirá reducir el valor de CV2. Esta señal será típicamente la salida CV2WindupLOut de un lazo secundario.

CV3WindupLIn

BOOL

Solicitud de windup bajo de CV3. Si es VERDADERO, no se permitirá reducir el valor de CV3. Esta señal será típicamente la salida CV3WindupLOut de un lazo secundario.

GainEUSpan

BOOL

Unidades de ModelGain en EU o como % de extensión.

CV1PV1ProcessGainSign

BOOL

Solo se utiliza para ajuste automático. Señal de la ganancia de proceso (Delta PV1/Delta CV1).

CV2PV1ProcessGainSign

BOOL

Solo se utiliza para ajuste automático. Señal de la ganancia de proceso (Delta PV1/Delta CV2).

CV3PV1ProcessGainSign

BOOL

Solo se utiliza para ajuste automático. Señal de la ganancia de proceso (Delta PV1/Delta CV3).

CV1PV2ProcessGainSign

BOOL

Solo se utiliza para ajuste automático. Señal de la ganancia de proceso (Delta PV2/Delta CV1).

CV1PV2ProcessGainSign

BOOL

Solo se utiliza para ajuste automático. Señal de la ganancia de proceso (Delta PV2/Delta CV2).

CV1PV2ProcessGainSign

BOOL

Solo se utiliza para ajuste automático. Señal de la ganancia de proceso (Delta PV2/Delta CV3).

ProcessType

DINT

Selección del tipo de proceso para PV1 y PV2 (1= de integración, 0 = sin integración)

CV1PV1ModelGain

REAL

Parámetro de ganancia de modelo interno para CV1 - PV1. Introduzca una ganancia positiva o negativa dependiendo de la dirección del proceso.

Si CV1PV1ModelGain = INF o NAN, se establece el bit en Status.

CV2PV1ModelGain

REAL

Parámetro de ganancia de modelo interno de CV2 - PV1. Introduzca una ganancia positiva o negativa dependiendo de la dirección del proceso.

Si CV2PV1ModelGain = INF o NAN, se establece el bit en Status.

CV3PV1ModelGain

REAL

Parámetro de ganancia de modelo interno de CV3 - PV1. Introduzca una ganancia positiva o negativa dependiendo de la dirección del proceso.

Si CV3PV1ModelGain = INF o NAN, se establece el bit en Status.

CV1PV2ModelGain

REAL

Parámetro de ganancia de modelo interno de CV1 - PV2. Introduzca una ganancia positiva o negativa dependiendo de la dirección del proceso.

Si CV1PV2ModelGain = INF o NAN, se establece el bit en Status.

CV2PV2ModelGain

REAL

Parámetro de ganancia de modelo interno de CV2 - PV2. Introduzca una ganancia positiva o negativa dependiendo de la dirección del proceso.

Si CV2PV2ModelGain = INF o NAN, se establece el bit en Status.

CV3PV2ModelGain

REAL

Parámetro de ganancia de modelo interno de CV3 - PV2. Introduzca una ganancia positiva o negativa dependiendo de la dirección del proceso.

Si CV3PV2ModelGain = INF o NAN, se establece el bit en Status.

CV1PV1ModelTC

REAL

Constante de tiempo de modelo interno para CV1 - PV1, en segundos.

CV2PV1ModelTC

REAL

Constante de tiempo de modelo interno de CV2 - PV1, en segundos.

CV3PV1ModelTC

REAL

Constante de tiempo de modelo interno de CV3 - PV1, en segundos.

CV1PV2ModelTC

REAL

Constante de tiempo de modelo interno de CV1 - PV2, en segundos.

CV2PV2ModelTC

REAL

Constante de tiempo de modelo interno de CV2 - PV2, en segundos.

CV3PV2ModelTC

REAL

Constante de tiempo de modelo interno de CV3 - PV2, en segundos.

CV1PV1ModelDT

REAL

Tiempo muerto de modelo interno de CV1 - PV1, en segundos.

CV2PV1ModelDT

REAL

El tiempo muerto de modelo interno para CV2 - PV1, en segundos.

CV3PV1ModelDT

REAL

Tiempo muerto de modelo interno de CV3 - PV1, en segundos.

CV1PV2ModelDT

REAL

Tiempo muerto de modelo interno de CV1 - PV2, en segundos.

CV2PV2ModelDT

REAL

Tiempo muerto de modelo interno de CV2 - PV2, en segundos.

CV3PV2ModelDT

REAL

Tiempo muerto de modelo interno de CV3 - PV2, en segundos.

CV1PV1RespTC

REAL

El parámetro de ajuste que determina la velocidad de la acción de la variable de control para CV1 - PV1, en segundos.

CV2PV1RespTC

REAL

El parámetro de ajuste que determina la velocidad de la acción de la variable de control de CV2 - PV1, en segundos.

CV3PV1RespTC

REAL

El parámetro de ajuste que determina la velocidad de la acción de la variable de control de CV3 - PV1, en segundos.

CV1PV2RespTC

REAL

El parámetro de ajuste que determina la velocidad de la acción de la variable de control de CV1 - PV2, en segundos.

CV2PV2RespTC

REAL

El parámetro de ajuste que determina la velocidad de la acción de la variable de control de CV2 - PV2, en segundos.

CV3PV2RespTC

REAL

El parámetro de ajuste que determina la velocidad de la acción de la variable de control de CV3 - PV2, en segundos.

PV1Act1stCV

DINT

La primera CV que actúa para compensar la desviación de PV1-SP1.

1 = CV1, 2 = CV2, 3 = CV3

PV1Act2ndCV

DINT

La segunda CV que actúa para compensar la desviación de PV1-SP1.

1 = CV1, 2 = CV2, 3 = CV3

PV1Act3rdCV

DINT

La tercera CV que actúa para compensar la desviación de PV1-SP1.

1 = CV1, 2 = CV2, 3 = CV3

PV2Act1stCV

DINT

La primera CV que actúa para compensar la desviación de PV2- SP2.

1 = CV1, 2 = CV2, 3 = CV3

PV2Act2ndCV

DINT

La segunda CV que actúa para compensar la desviación de PV2- SP2.

1 = CV1, 2 = CV2, 3 = CV3

PV2Act3rdCV

DINT

La tercera CV que actúa para compensar la desviación de PV2- SP2.

1 = CV1, 2 = CV2, 3 = CV3

TargetCV

DINT

La CV que va a llevarse a su valor de destino.

1 = CV1, 2 = CV2, 3 = CV3

TargetRespTC

REAL

Determina la velocidad a la que las variables de control se aproximan a los valores de destino.

PVTracking

BOOL

Solicitud de PV de seguimiento de SP.

Se establece en VERDADERO para habilitar SP para realizar un seguimiento de PV. Se ignora cuando está en los modos de Automático. SP solo realizará el seguimiento de PV cuando todas las tres salidas estén en modo Manual. Tan pronto como cualquier salida regrese al modo Automático, se detiene PVTracking.

ManualAfterInit

BOOL

Solicitud de aplicación del modo Manual tras la inicialización.

ProgProgReq

BOOL

Solicitud de programa del programa.

ProgOperReq

BOOL

Solicitud de operador del programa.

ProgCV1AutoReq

BOOL

Solicitud de modo Programa-Automático para CV1.

ProgCV2AutoReq

BOOL

Solicitud de modo Programa-Automático de CV2.

ProgCV3AutoReq

BOOL

Solicitud de modo Programa-Automático de CV3.

ProgCV1ManualReq

BOOL

Solicitud de modo Programa-manual para CV1.

ProgCV2ManualReq

BOOL

Solicitud de modo Programa-manual de CV2.

ProgCV3ManualReq

BOOL

Solicitud de modo Programa-manual de CV3.

ProgCV1OverrideReq

BOOL

Solicitud de modo Programa-Anular para CV1.

ProgCV2OverrideReq

BOOL

Solicitud de modo Programa-Anular de CV2.

ProgCV3OverrideReq

BOOL

Solicitud de modo Programa-Anular de CV3.

ProgCV1HandReq

BOOL

Solicitud de modo Programa-Mano para CV1.

ProgCV2HandReq

BOOL

Solicitud de modo Programa-Mano de CV2.

ProgCV3HandReq

BOOL

Solicitud de modo Programa-Mano de CV3.

OperProgReq

BOOL

Solicitud de programa del operador.

OperOperReq

BOOL

Solicitud de operador del operador.

OperCV1AutoReq

BOOL

Solicitud de modo Operador-Automático para CV1.

La interfaz de operador lo establece en VERDADERO para solicitar el modo Automático. El bloque de funciones restablece este parámetro en FALSO.

OperCV2AutoReq

BOOL

Solicitud de modo Operador-Automático de CV2.

La interfaz de operador lo establece en VERDADERO para solicitar el modo Automático. El bloque de funciones restablece este parámetro en FALSO.

OperCV3AutoReq

BOOL

Solicitud de modo Operador-Automático de CV3.

La interfaz de operador lo establece en VERDADERO para solicitar el modo Automático. El bloque de funciones restablece este parámetro en FALSO.

OperCV1ManualReq

BOOL

Solicitud de modo Operador-Manual para CV1.

La interfaz de operador lo establece en VERDADERO para solicitar el modo Manual. El bloque de funciones establece este parámetro a FALSO.

OperCV2ManualReq

BOOL

Solicitud de modo Operador-Manual de CV2.

La interfaz de operador lo establece en VERDADERO para solicitar el modo Manual. El bloque de funciones establece este parámetro a FALSO.

OperCV3ManualReq

BOOL

Solicitud de modo Operador-Manual de CV3.

La interfaz de operador lo establece en VERDADERO para solicitar el modo Manual. El bloque de funciones establece este parámetro a FALSO.

ProgValueReset

BOOL

Restablecer los valores de control del programa.

Si es VERDADERO, las entradas Prog_xxx_Req se restablecen en FALSAS. Cuando el valor es VERDADERO y está en Control de programa, se establece SP(x)Prog = SP(x) y CV(y)Prog = CV(y), donde x = 1,2 e y = 1,2,3

TimingMode

DINT

Selecciona el modo Ejecución con base en tiempo.

Valor/Descripción

0 = Modo Periódico

1 = Modo Sobremuestreo

2 = Modo Muestreo en tiempo real

Para obtener más información sobre los modos de temporización, consulte “Atributos del bloque de funciones”.

OverSampleDT

REAL

Tiempo de ejecución para el modo Sobremuestreo.

RTSTime

DINT

Período de actualización del módulo para el modo Muestreo en tiempo real.

RTSTimeStamp

DINT

Valor del sello de tiempo del módulo para el modo Muestreo en tiempo real.

PV1TuneLimit

REAL

Límite de ajuste PV1, escalado en las unidades PV1. Cuando se ejecuta el Ajuste automático y PV1 de predicción supere este límite, el ajuste se cancelará.

PV2TuneLimit

REAL

Límite de ajuste PV2, escalado en las unidades PV2. Cuando se ejecuta el Ajuste automático y PV2 de predicción supere este límite, el ajuste se cancelará.

PV1AtuneTimeLimit

REAL

Tiempo máximo en minutos para completar el ajuste automático de PV1 después del cambio de paso de CV1. Cuando el ajuste automático de PV1 supere este tiempo, el ajuste se cancelará.

PV2AtuneTimeLimit

REAL

Tiempo máximo en minutos para completar el ajuste automático de PV2 después del cambio de paso de CV2. Cuando el ajuste automático de PV2 supere este tiempo, el ajuste se cancelará.

PV1NoiseLevel

DINT

Una estimación del nivel de ruido esperado en PV1 para que se realice la compensación durante el ajuste.

Las selecciones son: 0 = bajo, 1 = medio, 2 = alto

PV2NoiseLevel

DINT

Una estimación del nivel de ruido esperado en PV2 para que se realice la compensación durante el ajuste.

Las selecciones son: 0 = bajo, 1 = medio, 2 = alto

CV1StepSize

REAL

Tamaño de paso de CV1 en porcentaje para la prueba de paso de ajuste. El tamaño de paso se agrega directamente a CV1 sujeto al límite alto o bajo.

CV2StepSize

REAL

Tamaño de paso de CV2 en porcentaje para la prueba de paso de ajuste. El tamaño de paso se agrega directamente a CV2 sujeto al límite alto o bajo.

CV3StepSize

REAL

Tamaño de paso de CV3 en porcentaje para la prueba de paso de ajuste. El tamaño de paso se agrega directamente a CV3 sujeto al límite alto o bajo.

CV1PV1ResponseSpeed

DINT

Velocidad deseada de respuesta de lazo cerrado para CV1 - PV1.

Si ResponseSpeed es menor que 0, se utiliza una respuesta lenta. Si ResponseSpeed es mayor que 2, se utiliza una respuesta rápida.

CV2PV1ResponseSpeed

DINT

Velocidad deseada de respuesta de lazo cerrado para CV2 PV1.

Si ResponseSpeed es menor que 0, se utiliza una respuesta lenta. Si ResponseSpeed es mayor que 2, se utiliza una respuesta rápida.

CV3PV1ResponseSpeed

DINT

Velocidad deseada de respuesta de lazo cerrado de CV3 PV1.

Si ResponseSpeed es menor que 0, se utiliza una respuesta lenta. Si ResponseSpeed es mayor que 2, se utiliza una respuesta rápida.

CV1PV2ResponseSpeed

DINT

Velocidad deseada de respuesta de lazo cerrado de CV1 PV2.

Si ResponseSpeed es menor que 0, se utiliza una respuesta lenta. Si ResponseSpeed es mayor que 2, se utiliza una respuesta rápida.

CV2PV2ResponseSpeed

DINT

Velocidad deseada de respuesta de lazo cerrado de CV2 PV2.

Si ResponseSpeed es menor que 0, se utiliza una respuesta lenta. Si ResponseSpeed es mayor que 2, se utiliza una respuesta rápida.

CV3PV2ResponseSpeed

DINT

Velocidad deseada de respuesta de lazo cerrado de CV3 PV2.

Si ResponseSpeed es menor que 0, se utiliza una respuesta lenta. Si ResponseSpeed es mayor que 2, se utiliza una respuesta rápida.

CV1PV1ModelInit

BOOL

Interruptor de inicialización de modelo interno para CV1 - PV1. Consulte “Atributos del bloque de funciones”.

CV2PV1ModelInit

BOOL

Interruptor de inicialización de modelo interno de CV2 - PV1. Consulte “Atributos del bloque de funciones”.

CV3PV1ModelInit

BOOL

Interruptor de inicialización de modelo interno de CV3 - PV1. Consulte “Atributos del bloque de funciones”.

CV1PV2ModelInit

BOOL

Interruptor de inicialización de modelo interno de CV1 - PV2. Consulte “Atributos del bloque de funciones”.

CV2PV2ModelInit

BOOL

Interruptor de inicialización de modelo interno de CV2 - PV2. Consulte “Atributos del bloque de funciones”.

CV3PV2ModelInit

BOOL

Interruptor de inicialización de modelo interno de CV3 - PV2. Consulte “Atributos del bloque de funciones”.

PV1Factor

REAL

Factor de aproximación de modelo sin integración para PV1. Solo se utiliza para integrar tipos de proceso.

PV2Factor

Factor de aproximación de modelo sin integración de PV2. Solo se utiliza para integrar tipos de proceso.

AtuneCV1Start

BOOL

Solicitud de inicio de ajuste automático para CV1. Se establece en verdadero para iniciar el ajuste automático de la salida CV1 para PV1 y PV2. Se ignora cuando CV1 no está en modo Manual. El bloque de funciones restablece la entrada en FALSA.

AtuneCV2Start

BOOL

Solicitud de inicio de ajuste automático de CV2. Se establece en Verdadero para iniciar el ajuste automático de la salida CV2 de PV1 y PV2. Se omite cuando CV2 no está en modo Manual. El bloque de funciones restablece la entrada en FALSA.

AtuneCV3Start

BOOL

Solicitud de inicio de ajuste automático de CV3. Se establece en Verdadero para iniciar el ajuste automático de la salida CV3 de PV1 y PV2. Se omite cuando CV3 no está en modo Manual. El bloque de funciones restablece la entrada en FALSA.

AtuneCV1PV1UseModel

BOOL

Solicitud de uso del modelo de ajuste automático para CV1 - PV1. Se establece en verdadero para reemplazar los parámetros del modelo actual con los parámetros calculados del modelo de ajuste automático. El bloque de funciones restablece el parámetro de entrada en FALSO.

AtuneCV2PV1UseModel

BOOL

Solicitud de uso del modelo de ajuste automático de CV2 - PV1. Se establece en verdadero para reemplazar los parámetros del modelo actual con los parámetros calculados del modelo de ajuste automático. El bloque de funciones restablece el parámetro de entrada en FALSO.

AtuneCV3PV1UseModel

BOOL

Solicitud de uso del modelo de ajuste automático de CV3 - PV1. Se establece en verdadero para reemplazar los parámetros del modelo actual con los parámetros calculados del modelo de ajuste automático. El bloque de funciones restablece el parámetro de entrada en FALSO.

AtuneCV1PV2UseModel

BOOL

Solicitud de uso del modelo de ajuste automático de CV1 - PV2. Se establece en verdadero para reemplazar los parámetros del modelo actual con los parámetros calculados del modelo de ajuste automático. El bloque de funciones restablece el parámetro de entrada en FALSO.

AtuneCV2PV2UseModel

BOOL

Solicitud de uso del modelo de ajuste automático de CV2 - PV2. Se establece en verdadero para reemplazar los parámetros del modelo actual con los parámetros calculados del modelo de ajuste automático. El bloque de funciones restablece el parámetro de entrada en FALSO.

AtuneCV3PV2UseModel

BOOL

Solicitud de uso del modelo de ajuste automático de CV3 - PV2. Se establece en verdadero para reemplazar los parámetros del modelo actual con los parámetros calculados del modelo de ajuste automático. El bloque de funciones restablece el parámetro de entrada en FALSO.

AtuneCV1Abort

BOOL

Solicitud de invalidación de ajuste automático para CV1. Se establece en verdadero para invalidar el ajuste automático de la salida CV1 para PV1 y PV2. El bloque de funciones restablece el parámetro de entrada en FALSO.

AtuneCV2Abort

BOOL

Solicitud de invalidación de ajuste automático de CV2. Se establece en verdadero para invalidar el ajuste automático de la salida CV2 para PV1 y PV2. El bloque de funciones restablece el parámetro de entrada en FALSO.

AtuneCV3Abort

BOOL

Solicitud de invalidación de ajuste automático de CV3. Se establece en Verdadero para invalidar el ajuste automático de la salida CV3 de PV1 y PV2. El bloque de funciones restablece el parámetro de entrada en FALSO.

EnableOut

BOOL

Indica si la instrucción está habilitada. Se borra a falso si cualquiera de CV1EU, CV2EU o CV3EU se desborda.

CV1EU

REAL

Salida de la variable de control escalada para CV1. Se escala utilizando CV1EUMax y CV1EUMin, donde CV1EUMax corresponde al 100% y CV1EUMin corresponde al 0%. Esta salida se utiliza por lo general para controlar un módulo de salida analógica o un lazo secundario.

CV1EU = (CV1 * CV1EUSpan / 100) + CV1EUMin

Cálculo de la extensión CV1EU: CV1EUSpan = (CV1EUMax – CV1EUMin)

CV2EU

REAL

Salida de la variable de control escalada de CV2. Se escala utilizando CV2EUMax y CV2EUMin, donde CV2EUMax corresponde al 100 % y CV2EUMin corresponde al 0 %. Esta salida se utiliza por lo general para controlar un módulo de salida analógica o un lazo secundario.

CV2EU = (CV2 * CV2EUSpan / 100) + CV2EUMin

Cálculo de la extensión de CV2EU: CV2EUSpan = (CV2EUMax – CV2EUMin)

CV3EU

REAL

Salida de la variable de control escalada de CV3. Se escala utilizando CV3EUMax y CV3EUMin, donde CV3EUMax corresponde al 100 % y CV3EUMin corresponde al 0 %. Esta salida se utiliza por lo general para controlar un módulo de salida analógica o un lazo secundario.

CV3EU = (CV3 * CV3EUSpan / 100) + CV3EUMin

Cálculo de la extensión de CV3EU: CV3EUSpan = (CV3EUMax − CV3EUMin)

CV1

REAL

Salida de la variable de control para CV1. Este valor tiene que estar siempre expresado como de 0 a 100%. La CV1 está limitada por CV1HLimit y CV1LLimit cuando está en modo Automático o en modo Manual si CVManLimiting es VERDADERO; de lo contrario está limitada por 0 y 100%.

CV2

REAL

Salida de la variable de control de CV2. Este valor tiene que estar siempre expresado como de 0 a 100%. La CV2 está limitada por CV2HLimit y CV2LLimit cuando está en modo Automático o en modo Manual si CVManLimiting es VERDADERO; de lo contrario está limitada por 0 y 100 %.

CV3

REAL

Salida de la variable de control de CV3. Este valor tiene que estar siempre expresado como de 0 a 100%. La CV3 está limitada por CV3HLimit y CV3LLimit cuando está en modo Automático o en modo Manual si CVManLimiting es VERDADERO; de lo contrario está limitada por 0 y 100 %.

CV1Initializing

BOOL

Indicador del modo Inicialización de CV1. Se establece en VERDADERO cuando CV1InitReq, la función blockFirstScan u OLCFirstRun es VERDADERO, o en una transición de VERDADERO a FALSO de CV1Fault (de estado incorrecto a correcto). CV1Initializing se establece en FALSO después de que el bloque de funciones haya sido inicializado y CV1InitReq ya no sea VERDADERO.

CV2nitializing

BOOL

Indicador del modo Inicialización de CV2. Se establece en VERDADERO cuando CV2InitReq, la función blockFirstScan u OLCFirstRun es VERDADERO, o en una transición de VERDADERO a FALSO de CV2Fault (de estado incorrecto a correcto). CV2Initializing se establece a FALSO después de que el bloque de funciones haya sido inicializado y CV2InitReq ya no esté en VERDADERO.

CV3nitializing

BOOL

Indicador del modo Inicialización para CV3. Se establece en VERDADERO cuando CV3InitReq, la función blockFirstScan u OLCFirstRun es VERDADERO, o en una transición de VERDADERO a FALSO de CV3Fault (de estado incorrecto a correcto). CV3Initializing se establece a FALSO después de que el bloque de funciones haya sido inicializado y CV3InitReq ya no esté en VERDADERO.

CV1HAlarm

BOOL

Indicador de alarma de límite alto de CV1. VERDADERO cuando el valor calculado para CV1 > 100 o CV1HLimit.

CV2HAlarm

BOOL

Indicador de alarma de CV2 alto. VERDADERO cuando el valor calculado de CV2 > 100 o CV2HLimit.

CV3HAlarm

BOOL

Indicador de alarma de CV3 alto. VERDADERO cuando el valor calculado de CV3 > 100 o CV3HLimit.

CV1LAlarm

BOOL

Indicador de alarma de CV1 bajo. VERDADERO cuando el valor calculado para CV1 < 0 o CV1LLimit.

CV2LAlarm

BOOL

Indicador de alarma de CV2 bajo. VERDADERO cuando el valor calculado de CV2 < 0 o CV2LLimit.

CV3LAlarm

BOOL

Indicador de alarma de CV3 bajo. VERDADERO cuando el valor calculado de CV3 < 0 o CV3LLimit.

CV1ROCPosAlarm

BOOL

Indicador de alarma de índice de cambio de CV1. VERDADERO cuando el índice de cambio calculado para CV1 supera CV1ROCPosLimit.

CV2ROCPosAlarm

BOOL

Indicador de alarma de índice de cambio de CV2. VERDADERO cuando el índice de cambio calculado de CV2 supera CV2ROCPosLimit.

CV3ROCPosAlarm

BOOL

Indicador de alarma de índice de cambio de CV3. VERDADERO cuando el índice de cambio calculado de CV3 supera CV3ROCPosLimit.

CV1ROCNegAlarm

BOOL

Indicador de alarma de índice de cambio de CV1. VERDADERO cuando el índice de cambio calculado de CV1 supera CV1ROCNegLimit.

CV2ROCNegAlarm

BOOL

Indicador de alarma de índice de cambio de CV2. VERDADERO cuando el índice de cambio calculado de CV2 supera CV2ROCNegLimit.

CV3ROCNegAlarm

BOOL

Indicador de alarma de índice de cambio de CV3. VERDADERO cuando el índice de cambio calculado de CV3 supera CV3ROCNegLimit.

SP1

REAL

Valor actual del punto de ajuste 1. El valor de SP1 se utiliza para controlar CV cuando está en modo Automático o Seguimiento de PV1, escalado en unidades de PV1.

SP2

REAL

Valor actual del punto de ajuste 2. El valor de SP2 se utiliza para controlar CV cuando está en modo Automático o Seguimiento de PV2, escalado en unidades de PV2.

SP1Percent

REAL

El valor de SP1 expresado en porcentaje de extensión de PV1.

SP1Percent = ((SP1 − PV1EUMin ) * 100) / PV1Span

donde PV1Span = PV1EUMax – PV1EUMin

SP2Percent

El valor de SP2 expresado en porcentaje de extensión de PV2.

SP2Percent = ((SP2 − PV2EUMin ) * 100) / PV2Span

donde PV2Span = PV2EUMax – PV1EUMin

SP1HAlarm

BOOL

Indicador de alarma de SP1 alto. VERDADERO cuando SP1 >= SP1HLimit.

SP2HAlarm

BOOL

Indicador de alarma de SP2 alto. VERDADERO cuando SP2 <= SP2HLimit.

SP1LAlarm

BOOL

Indicador de alarma de límite baja de SP1. VERDADERO cuando SP1 <= SP1LLimit.

SP2LAlarm

BOOL

Indicador de alarma de SP2 bajo. VERDADERO cuando SP2 <= SP2LLimit.

PV1Percent

REAL

PV1 expresado en porcentaje de extensión.

PV1Percent = (( PV1 − PV1EUMin ) * 100) / PV1Span

Cálculo de la extensión de PV1: PV1Span =

PV2Percent

REAL

PV2 expresado en porcentaje de extensión.

PV2Percent = (( PV2 − PV2EUMin ) * 100) / PV2Span

Cálculo de la extensión de PV2: PV2Span =

E1

REAL

Error de proceso1. Diferencia entre SP1 y PV1, escalado en unidades de PV1.

E2

REAL

Error de proceso2. Diferencia entre SP2 y PV2, escalado en unidades de PV2.

E1Percent

REAL

El error expresado en forma de porcentaje de extensión para el proceso 1.

E2Percent

REAL

El error expresado en forma de porcentaje de extensión para el proceso 2.

CV1WindupHOut

BOOL

Indicador de windup alto de CV1.

CV1WindupHOut se establece en verdadero cuando

La entrada WindupHIn usará normalmente esta señal para limitar el windup de la salida CV1 en un lazo primario.

CV2WindupHOut

BOOL

Indicador de windup alto de CV2.

CV2WindupHOut se establece en Verdadero cuando

La entrada WindupHIn la usará normalmente esta señal para limitar el windup de la salida CV2 en un lazo primario.

CV3WindupHOut

BOOL

Indicador de windup alto de CV3.

CV3WindupHOut se establece en Verdadero cuando

La entrada WindupHIn la usará normalmente esta señal para limitar el windup de la salida CV3 en un lazo primario.

CV1WindupLOut

BOOL

Indicador de windup bajo de CV1.

CV1WindupLOut se establece en Verdadero cuando

La entrada WindupLIn usará normalmente esta señal para limitar el windup de la salida CV1 en un lazo primario.

CV2WindupLOut

BOOL

Indicador de windup bajo de CV2.

CV2WindupLOut se establece en Verdadero cuando

La entrada WindupLIn la usará normalmente esta señal para limitar el windup de la salida CV2 en un lazo primario.

CV3WindupLOut

BOOL

Indicador de windup bajo de CV3.

CV3WindupLOut se establece en Verdadero cuando

La entrada WindupLIn la usará normalmente esta señal para limitar el windup de la salida CV3 en un lazo primario.

ProgOper

BOOL

Indicador de control de programa/operador. VERDADERO cuando está en modo Control de programa. FALSO cuando está en modo Control de operador.

CV1Auto

BOOL

Indicador de modo Automático para CV1. VERDADERO cuando CV1 está en modo Automático.

CV2Auto

BOOL

Indicador de modo Automático de CV2. VERDADERO cuando CV2 está en modo Automático.

CV2Auto

BOOL

Indicador de modo Automático de CV3. VERDADERO cuando CV3 está en modo Automático.

CV1Manual

BOOL

Indicador de modo Manual para CV1 VERDADERO cuando CV1 está en modo Manual.

CV2Manual

BOOL

Indicador de modo Manual de CV2. VERDADERO cuando CV2 está en modo Manual.

CV3Manual

BOOL

Indicador de modo Manual de CV3. VERDADERO cuando CV3 está en modo Manual.

CV1Override

BOOL

Indicador de modo Anular para CV1. VERDADERO cuando CV1 está en modo Anular.

CV2Override

BOOL

Indicador de modo Anular de CV2. VERDADERO cuando CV2 está en modo Anular.

CV3Override

BOOL

Indicador de modo Anular de CV3. VERDADERO cuando CV3 está en modo Anular.

CV1Hand

BOOL

Indicador de modo Mano para CV1. VERDADERO cuando CV1 está en modo Mano.

CV2Hand

BOOL

Indicador de modo Mano de CV2. VERDADERO cuando CV2 está en modo Mano.

CV3Hand

BOOL

Indicador de modo Mano de CV3. VERDADERO cuando CV3 está en modo Mano.

DeltaT

REAL

Tiempo transcurrido entre actualizaciones en segundos.

CV1StepSizeUsed

REAL

Tamaño de paso de CV1 real que se utiliza para el ajuste.

CV2StepSizeUsed

REAL

Tamaño de paso de CV2 real para el ajuste.

CV3StepSizeUsed

REAL

Tamaño de paso de CV3 real para el ajuste.

CV1PV1GainTuned

REAL

El valor calculado de la ganancia de modelo interno para CV1 - PV1 después de que haya concluido el ajuste.

CV2PV1GainTuned

REAL

El valor calculado de la ganancia de modelo interno de CV2 - PV1 después de que haya concluido el ajuste.

CV3PV1GainTuned

REAL

El valor calculado de la ganancia de modelo interno de CV3 - PV1 después de que haya concluido el ajuste.

CV1PV2GainTuned

REA:

El valor calculado de la ganancia de modelo interno de CV1 - PV2 después de que haya concluido el ajuste.

CV2PV2GainTuned

REAL

El valor calculado de la ganancia de modelo interno de CV2 - PV2 después de que haya concluido el ajuste.

CV3PV2GainTuned

REA:

El valor calculado de la ganancia de modelo interno de CV3 - PV2 después de que haya concluido el ajuste.

CV1PV1TCTuned

REAL

El valor calculado de la constante de tiempo de modelo interno para CV1 - PV1 después de que haya concluido el ajuste.

CV2PV1TCTuned

REAL

El valor calculado de la constante de tiempo de modelo interno de CV2 - PV1 después de que haya concluido el ajuste.

CV3PV1TCTuned

REAL

El valor calculado de la constante de tiempo de modelo interno de CV3 - PV1 después de que haya concluido el ajuste.

CV1PV2TCTuned

REAL

El valor calculado de la constante de tiempo de modelo interno de CV1 - PV2 después de que haya concluido el ajuste.

CV2PV2TCTuned

REAL

El valor calculado de la constante de tiempo de modelo interno de CV2 - PV2 después de que haya concluido el ajuste.

CV3PV2TCTuned

REAL

El valor calculado de la constante de tiempo de modelo interno de CV3 - PV2 después de que haya concluido el ajuste.

CV1PV1DTTuned

REAL

El valor calculado del tiempo muerto de modelo interno para CV1 - PV1 después de que haya concluido el ajuste.

CV2PV1DTTuned

REAL

El valor calculado del tiempo muerto de modelo interno de CV2 - PV1 después de que haya concluido el ajuste.

CV3PV1DTTuned

REAL

El valor calculado del tiempo muerto del modelo interno para CV3 - PV1 después de que haya concluido el ajuste.

CV1PV2DTTuned

REAL

El valor calculado del tiempo muerto de modelo interno de CV1 - PV2 después de que haya concluido el ajuste.

CV2PV2DTTuned

REAL

El valor calculado del tiempo muerto de modelo interno de CV2 - PV2 después de que haya concluido el ajuste.

CV3PV2DTTuned

REAL

El valor calculado del tiempo muerto del modelo interno de CV3 - PV2 después de que haya concluido el ajuste.

CV1PV1RespTCTunedS

REAL

El valor calculado de la constante de tiempo de la variable de control en la velocidad de respuesta lenta para CV1 - PV1 después de que haya concluido el ajuste.

CV2PV1RespTCTunedS

REAL

El valor calculado de la constante de tiempo de la variable de control en la velocidad de respuesta lenta de CV2 - PV1 después de que haya concluido el ajuste.

CV3PV1RespTCTunedS

REAL

El valor calculado de la constante de tiempo de la variable de control en la velocidad de respuesta lenta de CV3 - PV1 después de que haya concluido el ajuste.

CV1PV2RespTCTunedS

REAL

El valor calculado de la constante de tiempo de la variable de control en la velocidad de respuesta lenta de CV1 - PV2 después de que haya concluido el ajuste.

CV2PV2RespTCTunedS

REAL

El valor calculado de la constante de tiempo de la variable de control en la velocidad de respuesta lenta de CV2 - PV2 después de que haya concluido el ajuste.

CV3PV2RespTCTunedS

REAL

El valor calculado de la constante de tiempo de la variable de control en la velocidad de respuesta lenta de CV3 - PV2 después de que haya concluido el ajuste.

CV1PV1RespTCTunedM

REAL

El valor calculado de la constante de tiempo de la variable de control en la velocidad de respuesta media para CV1 - PV1 después de que haya concluido el ajuste.

CV2PV1RespTCTunedM

REAL

El valor calculado de la constante de tiempo de la variable de control en la velocidad de respuesta media de CV2 - PV1 después de que haya concluido el ajuste.

CV3PV1RespTCTunedM

REAL

El valor calculado de la constante de tiempo de la variable de control en la velocidad de respuesta media de CV3 - PV1 después de que haya concluido el ajuste.

CV1PV2RespTCTunedM

REAL

El valor calculado de la constante de tiempo de la variable de control en la velocidad de respuesta media de CV1 - PV2 después de que haya concluido el ajuste.

CV2PV2RespTCTunedM

REAL

El valor calculado de la constante de tiempo de la variable de control en la velocidad de respuesta media de CV2 - PV2 después de que haya concluido el ajuste.

CV3PV2RespTCTunedM

REAL

El valor calculado de la constante de tiempo de la variable de control en la velocidad de respuesta media de CV3 - PV2 después de que haya concluido el ajuste.

CV1PV1RespTCTunedF

REAL

El valor calculado de la constante de tiempo de la variable de control en la velocidad de respuesta rápida para CV1 - PV1 después de que haya concluido el ajuste.

CV2PV1RespTCTunedF

REAL

El valor calculado de la constante de tiempo de la variable de control en la velocidad de respuesta rápida de CV2 - PV1 después de que haya concluido el ajuste.

CV3PV1RespTCTunedF

REAL

El valor calculado de la constante de tiempo de la variable de control en la velocidad de respuesta rápida de CV3 - PV1 después de que haya concluido el ajuste.

CV1PV2RespTCTunedF

REAL

El valor calculado de la constante de tiempo de la variable de control en la velocidad de respuesta rápida de CV1 - PV2 después de que haya concluido el ajuste.

CV2PV2RespTCTunedF

REAL

El valor calculado de la constante de tiempo de la variable de control en la velocidad de respuesta rápida de CV2 - PV2 después de que haya concluido el ajuste.

CV3PV2RespTCTunedF

REAL

El valor calculado de la constante de tiempo de la variable de control en la velocidad de respuesta rápida de CV3 - PV2 después de que haya concluido el ajuste.

AtuneCV1PV1On

BOOL

Se establece en verdadero cuando se ha iniciado el ajuste automático para CV1 - PV1.

AtuneCV2PV1On

BOOL

Se establece en Verdadero cuando se ha iniciado el ajuste automático de CV2 - PV1.

AtuneCV3PV1On

BOOL

Se establece en Verdadero cuando se ha iniciado el ajuste automático de CV3 - PV1.

AtuneCV1PV1Done

BOOL

Se establece en verdadero cuando se ha concluido correctamente el ajuste automático para CV1 - PV1.

AtuneCV2PV1Done

BOOL

Se establece en Verdadero cuando se ha concluido correctamente el ajuste automático de CV2 - PV1.

AtuneCV3PV1Done

BOOL

Se establece en Verdadero cuando se ha concluido correctamente el ajuste automático de CV3 - PV1.

AtuneCV1PV1Aborted

BOOL

Se establece en verdadero cuando el ajuste automático para CV1 - PV1 ha sido anulado por el usuario o porque se han producido errores durante la operación de ajuste automático.

AtuneCV2PV1Aborted

BOOL

Se establece en verdadero cuando el ajuste automático para CV2 - PV1 ha sido anulado por el usuario o porque se han producido errores durante la operación de ajuste automático

AtuneCV3PV1Aborted

BOOL

Se establece en verdadero cuando el ajuste automático para CV3 - PV1 ha sido anulado por el usuario o porque se han producido errores durante la operación de ajuste automático

AtuneCV1PV2On

BOOL

Se establece en verdadero con se ha iniciado el ajuste automático para CV1 - PV2.

AtuneCV2PV2On

BOOL

Se establece en Verdadero con se ha iniciado el ajuste automático de CV2 - PV2.

AtuneCV3PV2On

BOOL

Se establece en Verdadero con se ha iniciado el ajuste automático de CV3 - PV2.

AtuneCV1PV2Done

BOOL

Se establece en Verdadero cuando se ha concluido correctamente el ajuste automático de CV1 - PV2.

AtuneCV2PV2Done

BOOL

Se establece en Verdadero cuando se ha concluido correctamente el ajuste automático de CV2 - PV2.

AtuneCV3PV2Done

BOOL

Se establece en Verdadero cuando se ha concluido correctamente el ajuste automático de CV3 - PV2.

ATuneCV1PV2Aborted

BOOL

Se establece en verdadero cuando el ajuste automático para CV1 - PV2 ha sido anulado por el usuario o porque se han producido errores durante la operación de ajuste automático.

ATuneCV2PV2Aborted

BOOL

Se establece en verdadero cuando el ajuste automático para CV2 - PV2 ha sido anulado por el usuario o porque se han producido errores durante la operación de ajuste automático.

ATuneCV3PV2Aborted

BOOL

Se establece en verdadero cuando el ajuste automático para CV3 - PV2 ha sido anulado por el usuario o porque se han producido errores durante la operación de ajuste automático.

AtuneCV1PV1Status

DINT

Estado del mapa de bits para CV1 - PV1. Un valor 0 indica que no se han producido fallos.

AtuneCV2PV1Status

DINT

Estado del mapa de bits de CV2 - PV1. Un valor 0 indica que no se han producido fallos.

AtuneCV3PV1Status

DINT

Estado del mapa de bits de CV3 - PV1.

Un valor 0 indica que no se han producido fallos.

AtuneCV1PV2Status

DINT

Estado del mapa de bits de CV1 - PV2. Un valor 0 indica que no se han producido fallos.

AtuneCV2PV2Status

DINT

Estado del mapa de bits de CV2 - PV2. Un valor 0 indica que no se han producido fallos.

AtuneCV3PV2Status

DINT

Estado del mapa de bits de CV3 - PV2. Un valor 0 indica que no se han producido fallos.

AtuneCV1PV1Fault

BOOL

El ajuste automático para CV1 - PV1 ha generado alguno de los siguientes fallos.

AtuneCV2PV1Fault

BOOL

El ajuste automático de CV2 - PV1 ha generado alguno de los siguientes fallos.

AtuneCV3PV1Fault

BOOL

El ajuste automático de CV3 - PV1 ha generado alguno de los siguientes fallos.

AtuneCV1PV1OutOfLimit

BOOL

Tanto la PV1 como la predicción de paso de tiempo muerto de PV1 superan a PV1TuneLimit durante el ajuste automático de CV1 - PV1. Cuando es verdadero, el ajuste automático de CV1 - PV1 se invalida.

AtuneCV2PV1OutOfLimit

BOOL

Tanto la PV1 como la predicción de paso de tiempo muerto de PV1 superan a PV1TuneLimit durante el ajuste automático de CV2 - PV1. Si es Verdadero, el ajuste automático de CV2 - PV1 se invalida.

AtuneCV3PV1OutOfLimit

BOOL

Tanto la PV1 como la predicción de paso de tiempo muerto de PV1 superan a PV1TuneLimit durante el ajuste automático de CV3 - PV1. Si es Verdadero, el ajuste automático de CV3 - PV1 se invalida.

AtuneCV1PV1ModeInv

BOOL

El modo de MMC no era Manual al inicio del ajuste automático o se cambió del modo Manual durante el ajuste automático para CV1 - PV1. Si es verdadero, el ajuste automático para CV1 - PV1 no se inicia o se invalida.

AtuneCV2PV1ModeInv

BOOL

El modo de MMC no era Manual al inicio del ajuste automático o se cambió del modo Manual durante el ajuste automático de CV2 - PV1. Si es Verdadero, el ajuste automático de CV2 - PV1 no se inicia o se invalida.

AtuneCV3PV1ModeInv

BOOL

El modo de MMC no era Manual al inicio del ajuste automático o se cambió del modo Manual durante el ajuste automático de CV3 - PV1. Si es Verdadero, el ajuste automático de CV3 - PV1 no se inicia o se invalida.

AtuneCV1PV1WindupFault

BOOL

CV1WindupHIn o CV1WindupLIn es verdadero al inicio o durante el ajuste automático para CV1 - PV1. Si es verdadero, el ajuste automático para CV1 - PV1 no se inicia o se invalida.

AtuneCV2PV1WindupFault

BOOL

CV2WindupHIn o CV2WindupLIn es Verdadero al inicio del Ajuste automático de CV2 - PV1, o durante el Ajuste automático de CV2 - PV1. Si es Verdadero, el ajuste automático de CV2 - PV1 no se inicia o se invalida.

AtuneCV3PV1WindupFault

BOOL

CV3WindupHIn o CV3WindupLIn es verdadero al inicio o durante el ajuste automático para CV3 - PV1. Si es Verdadero, el ajuste automático de CV3 - PV1 no se inicia o se invalida.

AtuneCV1PV1StepSize0

BOOL

CV1StepSizeUsed = 0 al inicio del ajuste automático para CV1 - PV1. Si es verdadero, el ajuste automático para CV1 - PV1 no se inicia.

AtuneCV2PV1StepSize0

BOOL

CV2StepSizeUsed = 0 al inicio del ajuste automático de CV2 - PV1. Si es Verdadero, el ajuste automático de CV2 - PV1 no se inicia.

AtuneCV3PV1StepSize0

BOOL

CV3StepSizeUsed = 0 al inicio del ajuste automático de CV3 - PV1. Si es Verdadero, el ajuste automático de CV3 - PV1 no se inicia.

AtuneCV1PV1LimitsFault

BOOL

CV1LimitsInv y CVManLimiting es verdadero al inicio o durante el ajuste automático para CV1 - PV1. Si es verdadero, el ajuste automático para CV1 - PV1 no se inicia o se invalida.

AtuneCV2PV1LimitsFault

BOOL

CV2LimitsInv y CVManLimiting es verdadero al inicio o durante el ajuste automático para CV2 - PV1. Si es verdadero, el ajuste automático para CV2 - PV1 no se inicia o se invalida.

AtuneCV3PV1LimitsFault

BOOL

CV3LimitsInv y CVManLimiting es verdadero al inicio o durante el ajuste automático para CV3 - PV1. Si es Verdadero, el ajuste automático de CV3 - PV1 no se inicia o se invalida.

AtuneCV1PV1InitFault

BOOL

CV1Initializing es verdadero al inicio o durante el ajuste automático para CV1 - PV1. Si es verdadero, el ajuste automático para CV1 - PV1 no se inicia o se invalida.

AtuneCV2PV1InitFault

BOOL

CV2Initializing es verdadero al inicio o durante el ajuste automático para CV2 - PV1. Si es Verdadero, el ajuste automático de CV2 - PV1 no se inicia o se invalida.

AtuneCV3PV1InitFault

BOOL

CV3Initializing es verdadero al inicio o durante el ajuste automático para CV3 - PV1. Si es Verdadero, el ajuste automático de CV3 - PV1 no se inicia o se invalida.

AtuneCV1PV1EUSpanChanged

BOOL

CV1EUSpan o PV1EUSpan cambia durante el ajuste automático para CV1 - PV1. Cuando es verdadero, el ajuste automático de CV1 - PV1 se invalida.

AtuneCV2PV1EUSpanChanged

BOOL

CV2EUSpan o PV1EUSpan cambia durante el ajuste automático para CV2 - PV1 Si es Verdadero, el ajuste automático de CV2 - PV1 se invalida.

AtuneCV3PV1EUSpanChanged

BOOL

CV3EUSpan o PV1EUSpan cambia durante el ajuste automático de CV3 - PV1. Si es Verdadero, el ajuste automático de CV3 - PV1 se invalida.

AtuneCV1PV1Changed

BOOL

CV1Oper se cambia cuando está en control de Operador o CV1Prog cambia cuando está en control de programa o cuando se ha alcanzado un límite de CV1 alto/bajo o ROC durante el ajuste automático para CV1 - PV1. Cuando es verdadero, el ajuste automático de CV1 - PV1 se invalida.

AtuneCV2PV1Changed

BOOL

CV2Oper se cambia cuando está en control de Operador o CV2Prog se cambia cuando está en control de programa o cuando se ha alcanzado un límite de CV2 alto/bajo o ROC durante el ajuste automático de CV2 - PV1. Si es Verdadero, el ajuste automático de CV2 - PV1 se invalida.

AtuneCV3PV1Changed

BOOL

CV3Oper se cambia cuando está en control de Operador o CV3Prog se cambia cuando está en control de programa o cuando se ha alcanzado un límite de CV3 alto/bajo o ROC durante el ajuste automático de CV3 - PV1. Si es Verdadero, el ajuste automático de CV3 - PV1 se invalida.

AtuneCV1PV1Timeout

BOOL

El tiempo transcurrido es mayor que PV1AtuneTimeLimit desde que se inicia la prueba de paso. Cuando es verdadero, el ajuste automático de CV1 - PV1 se invalida.

AtuneCV2PV1Timeout

BOOL

El tiempo transcurrido es mayor que PV1AtuneTimeLimit desde que se inicia la prueba de paso. Si es Verdadero, el ajuste automático de CV2 - PV1 se invalida.

AtuneCV3PV1Timeout

BOOL

El tiempo transcurrido es mayor que PV1AtuneTimeLimit desde que se inicia la prueba de paso. Si es Verdadero, el ajuste automático de CV3 - PV1 se invalida.

AtuneCV1PV1NotSettled

BOOL

La PV1 cambia demasiado para realizar el ajuste automático para CV1 - PV1. Cuando es verdadero, el ajuste automático de CV1 - PV1 se invalida. Espere hasta que PV1 sea más estable antes de realizar el ajuste automático para CV1 - PV1.

AtuneCV2PV1NotSettled

BOOL

La PV1 cambia demasiado para realizar el ajuste automático de CV2 - PV1. Si es Verdadero, el ajuste automático de CV2 - PV1 se invalida. Espere hasta que PV1 sea más estable antes de realizar el ajuste automático de CV2 - PV1.

AtuneCV3PV1NotSettled

BOOL

La PV1 cambia demasiado para realizar el ajuste automático de CV3 - PV1. Si es Verdadero, el ajuste automático de CV3 - PV1 se invalida. Espere hasta que PV1 sea más estable antes de realizar el ajuste automático de CV3 - PV1.

AtuneCV1PV2Fault

BOOL

El ajuste automático de CV1 - PV2 ha generado alguno de los siguientes fallos.

AtuneCV2PV2Faul

BOOL

El ajuste automático de CV2 - PV2 ha generado alguno de los siguientes fallos.

AtuneCV3PV2Fault

BOOL

El ajuste automático de CV3 - PV2 ha generado alguno de los siguientes fallos.

AtuneCV1PV2OutOfLimit

BOOL

Tanto la PV2 como la predicción de paso de tiempo muerto de PV2 superan a PV2TuneLimit durante el ajuste automático para CV1 - PV2. Si es Verdadero, el ajuste automático de CV1 - PV2 se invalida.

AtuneCV2PV2OutOfLimit

BOOL

Tanto la PV2 como la predicción de paso de tiempo muerto de PV2 superan a PV2TuneLimit durante el ajuste automático de CV2 - PV2. Si es Verdadero, el ajuste automático de CV2 - PV2 se invalida.

AtuneCV3PV2OutOfLimit

BOOL

Tanto la PV2 como la predicción de paso de tiempo muerto de PV2 superan a PV2TuneLimit durante el ajuste automático de CV3 - PV2. Si es Verdadero, el ajuste automático de CV3 - PV2 se invalida.

AtuneCV1PV2ModeInv

BOOL

El modo de MMC no era Manual al inicio del ajuste automático o se cambió del modo Manual durante el ajuste automático para CV1 - PV2. Si es verdadero, el ajuste automático para CV1 - PV2 no se inicia o se invalida.

AtuneCV2PV2ModeInv

BOOL

El modo de MMC no era Manual al inicio del ajuste automático o se cambió del modo Manual durante el ajuste automático para CV2 - PV2. Si es verdadero, el ajuste automático para CV2 - PV2 no se inicia o se invalida.

AtuneCV3PV2ModeInv

BOOL

El modo de MMC no era Manual al inicio del ajuste automático o se cambió del modo Manual durante el ajuste automático para CV3 - PV2. Si es verdadero, el ajuste automático para CV3 - PV2 no se inicia o se invalida.

AtuneCV1PV2WindupFault

BOOL

CV1WindupHIn o CV1WindupLIn es verdadero al inicio o durante el ajuste automático para CV1 - PV2. Si es Verdadero, el ajuste automático de CV1 - PV2 no se inicia o se invalida.

AtuneCV2PV2WindupFault

BOOL

CV2WindupHIn o CV2WindupLIn es verdadero al inicio o durante el ajuste automático para CV2 - PV2. Si es Verdadero, el ajuste automático de CV2 - PV2 no se inicia o se invalida.

AtuneCV3PV2WindupFault

BOOL

CV3WindupHIn o CV3WindupLIn es verdadero al inicio o durante el ajuste automático para CV3 - PV2. Si es Verdadero, el ajuste automático de CV3 - PV2 no se inicia o se invalida.

AtuneCV1PV2StepSize0

BOOL

CV1StepSizeUsed = 0 al inicio del ajuste automático de CV1 - PV2. Si es Verdadero, el ajuste automático de CV1 - PV2 no se inicia.

AtuneCV2PV2StepSize0

BOOL

CV2StepSizeUsed = 0 al inicio del ajuste automático de CV2 - PV2. Si es Verdadero, el ajuste automático de CV2 - PV2 no se inicia.

AtuneCV3PV2StepSize0

BOOL

CV3StepSizeUsed = 0 al inicio del ajuste automático de CV3 - PV2. Si es Verdadero, el ajuste automático de CV3 - PV2 no se inicia.

AtuneCV1PV2LimitsFault

BOOL

CV1LimitsInv y CVManLimiting es verdadero al inicio o durante el ajuste automático para CV1 - PV2. Si es Verdadero, el ajuste automático de CV1 - PV2 no se inicia o se invalida.

AtuneCV2PV2LimitsFault

BOOL

CV2LimitsInv y CVManLimiting es verdadero al inicio o durante el ajuste automático para CV2 - PV2. Si es Verdadero, el ajuste automático de CV2 - PV2 no se inicia o se invalida.

AtuneCV3PV2LimitsFault

BOOL

CV3LimitsInv y CVManLimiting es verdadero al inicio o durante el ajuste automático para CV3 - PV2. Si es Verdadero, el ajuste automático de CV3 - PV2 no se inicia o se invalida.

AtuneCV1PV2InitFault

BOOL

CV1Initializing es verdadero al inicio o durante el ajuste automático para CV1 - PV2. Si es Verdadero, el ajuste automático de CV1 - PV2 no se inicia o se invalida.

AtuneCV2PV2InitFault

BOOL

CV2Initializing es verdadero al inicio o durante el ajuste automático para CV2 - PV2. Si es Verdadero, el ajuste automático de CV2 - PV2 no se inicia o se invalida.

AtuneCV3PV2InitFault

BOOL

CV3Initializing es verdadero al inicio o durante el ajuste automático para CV3 - PV2. Si es Verdadero, el ajuste automático de CV3 - PV2 no se inicia o se invalida.

AtuneCV1PV2EUSpanChanged

BOOL

CV1EUSpan o PV2EUSpan cambia durante el ajuste automático de CV1 - PV2. Si es Verdadero, el ajuste automático de CV1 - PV2 se invalida.

AtuneCV2PV2EUSpanChanged

BOOL

CV2EUSpan o PV2EUSpan cambia durante el ajuste automático de CV2 - PV2. Si es Verdadero, el ajuste automático de CV2 - PV2 se invalida.

AtuneCV3PV2EUSpanChanged

BOOL

CV3EUSpan o PV2EUSpan cambia durante el ajuste automático de CV2 - PV3. Si es Verdadero, el ajuste automático de CV3 - PV2 se invalida.

AtuneCV1PV2Changed

BOOL

CV1Oper se cambia cuando está en Control de operador o CV1Prog se cambia cuando está en Control de programa o cuando se ha alcanzado un límite de CV1 alto/bajo o ROC durante el ajuste automático para CV1 - PV2. Si es Verdadero, el ajuste automático de CV1 - PV2 se invalida.

AtuneCV2PV2Changed

BOOL

CV2Oper se cambia cuando está en control de Operador o CV2Prog se cambia cuando está en control de programa o cuando se ha alcanzado un límite de CV2 alto/bajo o ROC durante el ajuste automático de CV2 - PV2. Si es Verdadero, el ajuste automático de CV2 - PV2 se invalida.

AtuneCV3PV2Changed

BOOL

CV3Oper se cambia cuando está en control de Operador o CV3Prog se cambia cuando está en control de programa o cuando se ha alcanzado un límite de CV3 alto/bajo o ROC durante el ajuste automático de CV3 - PV2. Si es Verdadero, el ajuste automático de CV3 - PV2 se invalida.

AtuneCV1PV2Timeout

BOOL

El tiempo transcurrido es mayor que PV2AtuneTimeLimit desde que se inicia la prueba de paso. Si es Verdadero, el ajuste automático de CV1 - PV2 se invalida.

AtuneCV2PV2Timeout

BOOL

El tiempo transcurrido es mayor que PV2AtuneTimeLimit desde que se inicia la prueba de paso. Si es Verdadero, el ajuste automático de CV2 - PV2 se invalida.

AtuneCV3PV2Timeout

BOOL

El tiempo transcurrido es mayor que PV2AtuneTimeLimit desde que se inicia la prueba de paso. Si es Verdadero, el ajuste automático de CV3 - PV2 se invalida.

AtuneCV1PV2NotSettled

BOOL

La PV2 cambia demasiado para realizar el ajuste automático para CV1 - PV2. Cuando es verdadero, el ajuste automático de CV1 - PV2 se invalida. Espere hasta que la PV2 sea más estable antes de realizar el ajuste automático para CV1 - PV2.

AtuneCV2PV2NotSettled

BOOL

La PV2 cambia demasiado para realizar el ajuste automático para CV2 - PV2. Cuando es verdadero, el ajuste automático de CV2 - PV2 se invalida. Espere hasta que la PV2 sea más estable antes de realizar el ajuste automático para CV2 - PV2.

AtuneCV3PV2NotSettled

BOOL

La PV2 cambia demasiado para realizar el ajuste automático para CV3 - PV2. Cuando es verdadero, el ajuste automático de CV3 - PV2 se invalida. Espere hasta que la PV2 sea más estable antes de realizar el ajuste automático para CV3 - PV2.

Status1

DINT

Estado del mapa de bits del bloque de funciones. Un valor 0 indica que no se han producido fallos. Cualquier parámetro que se puede configurar con un valor no válido deben tener un bit de parámetro de estado para indicar su estado no válido.

Status2

DINT

Estado del mapa de bits adicional para el bloque de funciones. Un valor 0 indica que no se han producido fallos. Cualquier parámetro que se puede configurar con un valor no válido deben tener un bit de parámetro de estado para indicar su estado no válido.

Status3CV1

DINT

Estado del mapa de bits adicional de CV1 para el bloque de funciones. Un valor 0 indica que no se han producido fallos.

Status3CV2

DINT

Estado del mapa de bits adicional de CV2 para el bloque de funciones. Un valor 0 indica que no se han producido fallos.

Status3CV3

DINT

Estado del mapa de bits adicional de CV3 para el bloque de funciones. Un valor 0 indica que no se han producido fallos.

InstructFault

BOOL

El bloque de funciones ha generado un fallo. Indica el estado de los bits en Status1, Status2 y Status3CV(n), donde (n) puede ser 1, 2 o 3.

PV1Faulted

BOOL

Estado incorrecto de variable de proceso PV1.

PV2Faulted

BOOL

Estado de la variable de proceso PV2 incorrecto.

PV1SpanInv

BOOL

Extensión de PV1 no válida, PV1EUMax < PV1EUMin.

PV2SpanInv

BOOL

La extensión de PV2 no es válida, PV2EUMax < PV2EUMin.

SP1ProgInv

BOOL

SP1Prog < SP1LLimit o > SP1HLimit. Valor de límite utilizado de SP1.

SP2ProgInv

BOOL

SP2Prog < SP2LLimit o > SP2HLimit. Valor de límite utilizado de SP2.

SP1OperInv

BOOL

SP1Oper < SP1LLimit o > SP1HLimit. Valor de límite utilizado de SP1.

SP2OperInv

BOOL

SP2Oper < SP2LLimit o > SP2HLimit. Valor de límite utilizado de SP2.

SP1LimitsInv

BOOL

Límites no válidos: SP1LLimit < PV1EUMin, SP1HLimit > PV1EUMax, o SP1HLimit < SP1LLimit. Si SP1HLimit < SP1LLimit, entonces limita el valor utilizando SP1LLimit.

SP2LimitsInv

BOOL

Límites no válidos: SP2LLimit < PV2EUMin, SP2HLimit > PV2EUMax, o SP2HLimit < SP2LLimit. Si SP2HLimit < SP2LLimit, entonces limita el valor utilizando SP2LLimit.

SampleTimeTooSmall

BOOL

Model DeadTime/DeltaT debe ser menor o igual a 200.
