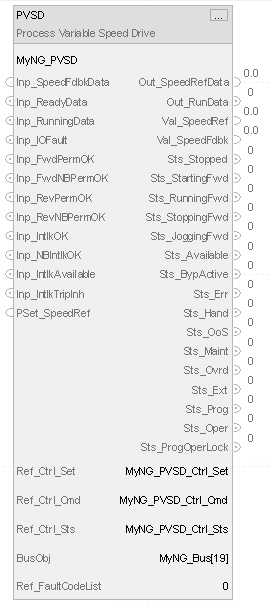

Procesar variador de velocidad variable (PVSD)

Controlar y monitorizar un motor de velocidad variable mediante un variador de CA o CC. Esta instrucción se utiliza con variadores que controlan la velocidad, no la posición, y no utiliza ejes (axes) de movimiento.
Seleccione operador, programa, externo, anular, mantenimiento, fuera de servicio o mano como el origen de los comandos y configuración del variador.
Use el origen de comando seleccionado para introducir una referencia de velocidad (punto de ajuste).
Utilice el origen de comando seleccionado para iniciar el avance del variador.
Utilice el origen de comando seleccionado para iniciar el retroceso del variador, si está configurado para invertir.
Utilice el origen de comando seleccionado para impulsar el variador hacia delante, si está configurado para realizar impulsos en el avance. Solo los orígenes de comando de operador, externo y mantenimiento pueden impulsar el variador hacia delante.
Utilice el origen de comando seleccionado para impulsar el retroceso del variador, si está configurado para realizar impulsos en retroceso. Solo los orígenes de comando de operador, externo y mantenimiento pueden impulsar el variador hacia atrás.
Monitorizar el estado real del variador, entre los que se incluyen:
Retroalimentación de velocidad
Variador preparado
Variador activo (retroalimentación de marcha)
Dirección comandada
Dirección real
Acelerar
Desaceleración
A velocidad
Advertencia de variador
Variador con fallos (con código de fallo y descripción)
Interfaz con un objeto del dispositivo variador usando un conjunto de etiquetas de interfaz de velocidad de alimentación. Si las etiquetas de interfaz no están vinculadas (parámetros InOut opcionales), se utiliza un conjunto de parámetros de entrada y salida para conectarse con el variador señal por señal.
Busque en una tabla de búsqueda de códigos de fallo vinculado para proporcionar información textual sobre fallos del variador, o utilice el texto proporcionado a través del registro de fallo de la interfaz de velocidad de alimentación.
Participar en un bus de estrategia de control (BUS_OBJ) junto a otros dispositivos e instrucciones de proceso.
Configure una salida para que proporcione una advertencia sonora de pre-inicio (bocina). El tiempo que suena la alerta antes del arranque o impulso es configurable.
Configure la virtualización para proporcionar una retroalimentación simulada de un variador funcionando a la vez que se deshabilitan las salidas al dispositivo físico.
Configure el escalado de la referencia de velocidad desde las unidades de ingeniería de la aplicación hasta las unidades de interfaz del variador.
Configure el escalado de la retroalimentación de velocidad desde las unidades de interfaz del variador hasta las unidades de ingeniería de aplicación.
Configure el límite (fijación) de la referencia de velocidad.
Monitorice la retroalimentación de ejecución y proporcione el estado y las alarmas si no se puede iniciar en la hora configurada y si no se puede detener en la hora configurada.
Monitorice las condiciones de permisivos para permitir el inicio o impulso del avance del motor.
Monitorice las condiciones de permisivos para permitir el inicio o impulso del retroceso del motor.
Monitorice las condiciones de enclavamiento para detener y evitar el inicio o el impulso del motor. Active una alarma si las condiciones de enclavamiento hacen que se detenga el motor.
Monitorizar los fallos de comunicación de E/S (I/O).
Borra automáticamente las alarmas enclavadas y los fallos del variador cuando se recibe un Comando de operador (Inicio, Detener, Impulso).
Borra automáticamente las alarmas enclavadas y los fallos del variador cuando se recibe un comando externo (Inicio, Detener, Impulso).
Utilizar el camino de navegación de HMI para Alarma inhibida, Configuración incorrecta, No está listo y Omisión de mantenimiento activa.
Utilice el estado Disponible para que la lógica de automatización indique si el motor puede ser controlado por otros objetos.
Utilice las alarmas para condiciones de Fallo al iniciar, Fallo para detener, Enclavamiento, Fallo de E/S (I/O) y Fallo del variador.

Operando	Tipo	Formato	Descripción
PlantPAx Control	P_VARIABLE_SPEED_DRIVE	etiqueta	Estructura de datos requerida para el funcionamiento adecuado de la instrucción.
Ref_Ctrl_Set	RAC_ITF_DVC_PWRVELOCITY_SET	etiqueta	Interfaz de ajustes del objeto del dispositivo de automatización de velocidad.
Ref_Ctrl_Cmd	RAC_ITF_DVC_PWRVELOCITY_CMD	etiqueta	Interfaz de comando del objeto del dispositivo de automatización de velocidad.
Ref_Ctrl_Sts	RAC_ITF_DVC_PWRVELOCITY_STS	etiqueta	Interfaz de estado del objeto del dispositivo de automatización de velocidad.
BusObj	BUS_OBJ	etiqueta	Componente de bus.
Ref_FaultCodeList	RAC_CODE_DESCRIPTION[x]	etiqueta	Tabla de búsqueda de Código de fallo a Descripción del fallo para el controlador de motor inteligente.

Miembros de entrada pública	Tipo de datos	Visibilidad predeterminada del FBD	Cableado FBD requerido	Uso	Descripción
EnableIn	BOOL	No visible	No requerido	Entrada	Habilitar entrada - Parámetro definido por el sistema El valor predeterminado es verdadero.
Inp_InitializeReq	BOOL	No visible	No requerido	Entrada	1 = Solicita la inicialización de la instrucción. Normalmente, la instrucción se inicializa en la primera ejecución de la instrucción. Utilice esta solicitud cuando sea necesario reinicializar. La instrucción borra este operando automáticamente. El valor predeterminado es verdadero.
Inp_OwnerCmd	DINT	No visible	No requerido	Entrada	Comando del dispositivo Propietario. 0 = Ninguno, .10 = Bloqueo de operador, .11 = Desbloqueo de operador, .12 = Bloqueo de programa, .13 = Desbloqueo de programa, .14 = Adquirir mantenimiento, .15 = Liberar mantenimiento, .16 = Adquirir externo, .17 = Liberar externo, .29 = Eco. El valor predeterminado es 0.
Inp_SpeedFdbkData	REAL	No visible	No requerido	Entrada	Retroalimentación de velocidad en unidades de variador (sin procesar) (ejemplo: de 0 a 32767 en unidades de variador representa 0 a frecuencia máxima). El valor predeterminado es 0,0.
Inp_DatalinkData	REAL	No visible	No requerido	Entrada	Entrada de señal auxiliar (enlace de datos) en unidades del variador (sin procesar). El valor predeterminado es 0,0.
Inp_LastFaultCodeData	DINT	No visible	No requerido	Entrada	Código de fallo del variador más reciente (enumeración). El valor predeterminado es 0.
Inp_ReadyData	BOOL	No visible	No requerido	Entrada	1 = El variador está listo para ejecutarse. El valor predeterminado es verdadero.
Inp_RunningData	BOOL	No visible	No requerido	Entrada	1 = El variador se está ejecutando (activo). El valor predeterminado es falso.
Inp_CommandDirData	BOOL	No visible	No requerido	Entrada	1 = El variador tiene comando de avance, 0 = el variador tiene comando de retroceso. El valor predeterminado es verdadero.
Inp_ActualDirData	BOOL	No visible	No requerido	Entrada	1 = El variador se está ejecutando en avance, 0 = el variador se está ejecutando en retroceso. El valor predeterminado es verdadero.
Inp_AcceleratingData	BOOL	No visible	No requerido	Entrada	1 = El variador está acelerando. El valor predeterminado es falso.
Inp_DeceleratingData	BOOL	No visible	No requerido	Entrada	1 = El variador está desacelerando. El valor predeterminado es falso.
Inp_AtSpeedData	BOOL	No visible	No requerido	Entrada	1 = El variador se encuentra en la velocidad comandada. El valor predeterminado es falso.
Inp_AlarmData	BOOL	No visible	No requerido	Entrada	1 = El variador tiene una condición de alarma (advertencia). Vea la visualización de la unidad o el manual para obtener detalles. El valor predeterminado es falso.
Inp_FaultedData	BOOL	No visible	No requerido	Entrada	1 = El variador tiene fallos. Vea la visualización de la unidad o el manual para obtener detalles. El valor predeterminado es falso.
Inp_DvcNotify	SINT	No visible	No requerido	Entrada	Estado de prioridad y confirmación de la alarma del objeto del dispositivo relacionado. 0 = No en la alarma, confirmado, 1 = No en la alarma, no confirmada o se requiere restablecimiento, 2 = Alarma de gravedad baja, confirmada, 3 = Alarma de gravedad baja, no confirmada, 4 = Alarma de gravedad media, confirmada, 5 = Alarma de gravedad media, no confirmada, 6 = Alarma de gravedad alta, confirmada, 7 = Alarma de gravedad alta, no confirmada, 8 = Alarma de gravedad urgente, confirmada, 9 = Alarma de gravedad urgente, no confirmada.
Inp_IOFault	BOOL	Visible	No requerido	Entrada	Indica que los datos de E/S (I/O) no son precisos. 0 = Los datos de E/S (I/O) son correctos, 1 = Los datos de E/S (I/O) son incorrectos, están causando un fallo. Si el variador no es virtual, esta entrada establece Sts_IOFault, lo que aumenta la alarma IOFault. El valor predeterminado es falso.
Inp_FwdPermOK	BOOL	Visible	No requerido	Entrada	1 = Permisivos correctos, el variador puede arrancar o avanzar por impulso. El valor predeterminado es verdadero.
Inp_FwdNBPermOK	BOOL	Visible	No requerido	Entrada	1 = Permisivos no evitables correctos, el variador puede arrancar o avanzar por impulso. El valor predeterminado es verdadero.
Inp_RevPermOK	BOOL	Visible	No requerido	Entrada	1 = Permisivos correctos, el variador puede arrancar o retroceder por impulso. El valor predeterminado es verdadero.
Inp_RevNBPermOK	BOOL	Visible	No requerido	Entrada	1 = Permisivos no evitables correctos, el variador puede arrancar o retroceder por impulso. El valor predeterminado es verdadero.
Inp_IntlkOK	BOOL	Visible	No requerido	Entrada	1 = Enclavamientos correctos, el variador puede arrancar o impulsarse y mantenerse en marcha. El valor predeterminado es verdadero.
Inp_NBIntlkOK	BOOL	Visible	No requerido	Entrada	1 = Enclavamientos no evitables correctos, el variador puede arrancar o impulsarse y mantenerse en marcha. El valor predeterminado es verdadero.
Inp_IntlkAvailable	BOOL	Visible	No requerido	Entrada	1 = Disponibilidad de enclavamiento correcta. El valor predeterminado es falso.
Inp_IntlkTripInh	BOOL	Visible	No requerido	Entrada	1 = Estado de activación de enclavamiento inhibido. El valor predeterminado es falso.
Inp_RdyReset	BOOL	No visible	No requerido	Entrada	1 = El objeto relacionado, restablecido por este objeto, está listo para ser restablecido. El valor predeterminado es falso.
Inp_Hand	BOOL	No visible	No requerido	Entrada	1 = Adquirir mano (normalmente cableado local), 0 = Liberar mano. El valor predeterminado es falso.
Inp_Ovrd	BOOL	No visible	No requerido	Entrada	1 = Adquirir anulación (lógica de programa de mayor prioridad), 0 = Liberar anulación. El valor predeterminado es falso.
Inp_OvrdCmd	SINT	No visible	No requerido	Entrada	Comando de anulación: 0 = Ninguno, 1 = Detener, 2 = Inicio hacia adelante, 3 = Inicio en retroceso. El valor predeterminado es 0.
Inp_OvrdSpeed	REAL	No visible	No requerido	Entrada	Valor para establecer la referencia de velocidad en Anular, en unidades de ingeniería de referencia de velocidad. El valor predeterminado es 0,0.
Inp_OvrdOutDatalink	REAL	No visible	No requerido	Entrada	Valor para establecer el enlace de datos de salida en Anular, en unidades de ingeniería de enlaces de datos de salida. El valor predeterminado es 0,0.
Inp_ExtInh	BOOL	No visible	No requerido	Entrada	1 = Inhibir adquisición de externo, 0 = Permitir adquisición de externo. El valor predeterminado es falso.
Inp_HornInh	BOOL	No visible	No requerido	Entrada	1 = Inhibir alerta audible, 0 = Permitir alerta audible. El valor predeterminado es falso.
Inp_Reset	BOOL	No visible	No requerido	Entrada	1 = Restablecer los enclavamientos de restricción y las alarmas borradas. El valor predeterminado es falso.
Cfg_AllowDisable	BOOL	No visible	No requerido	Entrada	1 = Permite que el mantenimiento deshabilite las alarmas. El valor predeterminado es verdadero.
Cfg_AllowShelve	BOOL	No visible	No requerido	Entrada	1 = Permite al operador archivar alarmas. El valor predeterminado es verdadero.
Cfg_HasReverse	BOOL	No visible	No requerido	Entrada	1 = El variador puede funcionar o impulsar hacia atrás, 0 = permitir únicamente operación de avance. El valor predeterminado es falso.
Cfg_HasJog	BOOL	No visible	No requerido	Entrada	1 = Comando de impulso de variador habilitado y visible, 0 = comando de impulso de variador no permitido. El valor predeterminado es falso.
Cfg_AllowLocal	BOOL	No visible	No requerido	Entrada	1 = Permitir inicio y detención local sin alarma, 0 = solo por comando Iniciar o Detener. El valor predeterminado es falso.
Cfg_HasRunFdbk	BOOL	No visible	No requerido	Entrada	1 = El variador proporciona una señal de retroalimentación al ejecutarse. El valor predeterminado es falso.
Cfg_UseRunFdbk	BOOL	No visible	No requerido	Entrada	1 = La retroalimentación del variador se debe utilizar para la comprobación de fallos. El valor predeterminado es falso.
Cfg_HasSpeedFdbk	BOOL	No visible	No requerido	Entrada	1 = El variador proporciona retroalimentación de velocidad. El valor predeterminado es falso.
Cfg_UseSpeedFdbk	BOOL	No visible	No requerido	Entrada	1 = La velocidad del variador determina el estado de ejecución, 0 = estado determinado por la retroalimentación activa del variador. El valor predeterminado es falso.
Cfg_HasInpDatalink	BOOL	No visible	No requerido	Entrada	1 = Una señal está conectada a Inp_DatalinkData. El valor predeterminado es falso.
Cfg_HasOutDatalink	BOOL	No visible	No requerido	Entrada	1 = Una señal está conectada a Out_DatalinkData. El valor predeterminado es falso.
Cfg_HasDvcObj	BOOL	No visible	No requerido	Entrada	1 = Indica a HMI que hay un objeto del dispositivo (por ejemplo, un variador) conectado. El valor predeterminado es falso.
Cfg_HasFwdPermObj	BOOL	No visible	No requerido	Entrada	1 = Indica que HMI hay un objeto conectado a entradas de permisivos de avance. El valor predeterminado es falso.
Cfg_HasRevPermObj	BOOL	No visible	No requerido	Entrada	1 = Indica a HMI que un objeto está conectado a entradas de permisivos inversas. El valor predeterminado es falso.
Cfg_HasIntlkObj	BOOL	No visible	No requerido	Entrada	1 = Indica a HMI que un objeto está conectado a las entradas de enclavamiento. El valor predeterminado es falso.
Cfg_HasResInhObj	BOOL	No visible	No requerido	Entrada	1 = Indica a HMI que un objeto de inhibición de Reinicio (Reset) está conectado. El valor predeterminado es falso.
Cfg_HasRunTimeObj	BOOL	No visible	No requerido	Entrada	1 = Indica a HMI que un objeto de Tiempo de ejecución / Iniciar está conectado. El valor predeterminado es falso.
Cfg_HasMoreObj	BOOL	No visible	No requerido	Entrada	1 = Indica a HMI que hay un objeto con más información disponible. El valor predeterminado es falso.
Cfg_SetTrack	BOOL	No visible	No requerido	Entrada	1 = Seguimiento de configuraciones para orígenes sin seleccionar, 0 = sin seguimiento de la configuración. El valor predeterminado es verdadero.
Cfg_SetTrackOvrdHand	BOOL	No visible	No requerido	Entrada	1 = La configuración de programa, operador y externo realiza el seguimiento cuando se selecciona Anular o Mano. El valor predeterminado es falso.
Cfg_OperStopPrio	BOOL	No visible	No requerido	Entrada	1 = OCmd_Stop se acepta en cualquier momento; 0 = OCmd_Stop se acepta solo cuando operador está seleccionado. El valor predeterminado es falso.
Cfg_ExtStopPrio	BOOL	No visible	No requerido	Entrada	1 = XCmd_Stop se acepta en cualquier momento; 0 = XCmd_Stop se acepta solo cuando Ext está seleccionado. El valor predeterminado es falso.
Cfg_OCmdResets	BOOL	No visible	No requerido	Entrada	1 = Cualquier variador OCmd restablece los enclavamientos de restricción y las alarmas borradas; 0 = Se requiere OCmdReset. El valor predeterminado es falso.
Cfg_XCmdResets	BOOL	No visible	No requerido	Entrada	1 = Cualquier variador XCmd restablece los enclavamientos de restricción y las alarmas borradas; 0 = Se requiere XCmdReset. El valor predeterminado es falso.
Cfg_OvrdPermIntlk	BOOL	No visible	No requerido	Entrada	1 = La anulación ignora los permisos evitables/enclavamientos; 0 = La anulación utiliza todos los permisos/enclavamientos. El valor predeterminado es falso.
Cfg_ShedOnFailToStart	BOOL	No visible	No requerido	Entrada	1 = Detener Motor y Alarma en Fallo al Iniciar; 0 = Alarma solo en Fallo al iniciar. El valor predeterminado es verdadero.
Cfg_ShedOnIOFault	BOOL	No visible	No requerido	Entrada	1 = Detener (Stop) Motor y Alarma en Fallo de E/S (I/O); 0 = Alarma solo en Fallo de E/S (I/O). El valor predeterminado es verdadero.
Cfg_HasOper	BOOL	No visible	No requerido	Entrada	1 = Existe un operador (desbloqueado), se puede seleccionar. El valor predeterminado es verdadero.
Cfg_HasOperLocked	BOOL	No visible	No requerido	Entrada	1 = Existe un operador bloqueado, se puede seleccionar. El valor predeterminado es verdadero.
Cfg_HasProg	BOOL	No visible	No requerido	Entrada	1 = Existe un programa (desbloqueado), se puede seleccionar. El valor predeterminado es verdadero.
Cfg_HasProgLocked	BOOL	No visible	No requerido	Entrada	1 = Existe un programa bloqueado, se puede seleccionar. El valor predeterminado es verdadero.
Cfg_HasExt	BOOL	No visible	No requerido	Entrada	1 = Existe un externo, se puede seleccionar. El valor predeterminado es falso.
Cfg_HasMaint	BOOL	No visible	No requerido	Entrada	1 = Existe un mantenimiento, se puede seleccionar. El valor predeterminado es verdadero.
Cfg_HasMaintOoS	BOOL	No visible	No requerido	Entrada	1 = Existe un mantenimiento fuera de servicio, se puede seleccionar. El valor predeterminado es verdadero.
Cfg_OvrdOverLock	BOOL	No visible	No requerido	Entrada	1 = La anulación reemplaza al bloqueo de programa/operador, 0 = No se anula el bloqueo. El valor predeterminado es verdadero.
Cfg_ExtOverLock	BOOL	No visible	No requerido	Entrada	1 = El externo reemplaza al bloqueo de programa/operador, 0 = No se anula el bloqueo. El valor predeterminado es falso.
Cfg_ProgPwrUp	BOOL	No visible	No requerido	Entrada	1 = Se enciende en programa, 0 = Se enciende en operador. El valor predeterminado es falso.
Cfg_ProgNormal	BOOL	No visible	No requerido	Entrada	Origen normal: 1 = Programa si no hay solicitudes, 0 = Operador si no hay solicitudes. El valor predeterminado es falso.
Cfg_PCmdPriority	BOOL	No visible	No requerido	Entrada	Prioridad de comando. 1 = Los comandos de programa tienen prioridad, 0 = Los comandos de operador tienen prioridad. El valor predeterminado es falso.
Cfg_PCmdProgAsLevel	BOOL	No visible	No requerido	Entrada	1 = PCmd_Prog utiliza como un nivel (1 = Prog, 0 = Oper). El valor predeterminado es falso.
Cfg_PCmdLockAsLevel	BOOL	No visible	No requerido	Entrada	1 = PCmd_Lock utilizado como nivel (1 = Bloquear, 0 = Desbloquear). El valor predeterminado es falso.
Cfg_ExtAcqAsLevel	BOOL	No visible	No requerido	Entrada	1 = XCmd_Acq utilizado como nivel (1 = Adquirir, 0 = Liberar). El valor predeterminado es falso.
Cfg_DecPlcs	SINT	No visible	No requerido	Entrada	Número de lugares decimales para la visualización de referencia/retroalimentación de velocidad (de 0 a 6). El valor predeterminado es 2.
Cfg_InpDatalinkDecPlcs	SINT	No visible	No requerido	Entrada	Número de lugares decimales para la visualización de enlaces de datos de entrada (de 0 a 6). El valor predeterminado es 2.
Cfg_OutDatalinkDecPlcs	SINT	No visible	No requerido	Entrada	Número de lugares decimales para la visualización de enlaces de datos de salida (de 0 a 6). El valor predeterminado es 2.
Cfg_MinSpeedRef	REAL	No visible	No requerido	Entrada	Referencia de velocidad mínima en UE (para la limitación). Válido = cualquier punto flotante menor o igual que Cfg_MaxSpeedRef y mayor o igual que Cfg_SpeedRefEUMin. El valor predeterminado es 0,0.
Cfg_MaxSpeedRef	REAL	No visible	No requerido	Entrada	Referencia de velocidad máxima en UE (para la limitación). Válido = cualquier punto flotante mayor o igual que Cfg_MinSpeedRef y menor o igual que Cfg_SpeedRefEUMax. El valor predeterminado es 60,0.
Cfg_JogSpeedRef	REAL	No visible	No requerido	Entrada	Referencia de velocidad que se utilizará al realizar impulsos (UE). Válido = cualquier punto flotante (se fijará en los valores mínimo y máximo configurados). El valor predeterminado es 10,0.
Cfg_SpeedRefRawMin	REAL	No visible	No requerido	Entrada	Mínimo de referencia de velocidad en Unidades (sin procesar) del variador (para escala). Válido = cualquier punto flotante diferente de Cfg_SpeedRefRawMax. El valor predeterminado es 0,0.
Cfg_SpeedRefRawMax	REAL	No visible	No requerido	Entrada	Máximo de referencia de velocidad en Unidades (sin procesar) del variador (para escala). Válido = cualquier punto flotante diferente de Cfg_SpeedRefRawMin. El valor predeterminado es 60,0.
Cfg_SpeedRefEUMin	REAL	No visible	No requerido	Entrada	Referencia de velocidad mínima en unidades de ingeniería (para escalado). Válido = cualquier punto flotante menor que Cfg_SpeedRefEUMax. El valor predeterminado es 0,0.
Cfg_SpeedRefEUMax	REAL	No visible	No requerido	Entrada	Máximo de referencia de velocidad en unidades de ingeniería (para escalado). Válido = cualquier punto flotante mayor que Cfg_SpeedRefEUMin. El valor predeterminado es 60,0.
Cfg_SpeedFdbkRawMin	REAL	No visible	No requerido	Entrada	Retroalimentación de velocidad mínima en unidades de variador (sin procesar) (para escala). Válido = cualquier punto flotante diferente de Cfg_SpeedFdbkRawMax. El valor predeterminado es 0,0.
Cfg_SpeedFdbkRawMax	REAL	No visible	No requerido	Entrada	Máximo de retroalimentación de velocidad en Unidades de variador (sin procesar) (para escala). Válido = cualquier punto flotante diferente de Cfg_SpeedFdbkRawMin. El valor predeterminado es 60,0.
Cfg_SpeedFdbkEUMin	REAL	No visible	No requerido	Entrada	Retroalimentación de velocidad mínima en unidades de ingeniería (para escala). Válido = cualquier punto flotante menor que Cfg_SpeedFdbkEUMax. El valor predeterminado es 0,0.
Cfg_SpeedFdbkEUMax	REAL	No visible	No requerido	Entrada	Máximo de retroalimentación de velocidad en unidades de ingeniería (para escala). Válido = cualquier punto flotante mayor que Cfg_SpeedFdbkEUMin. El valor predeterminado es 60,0.
Cfg_InpDatalinkRawMin	REAL	No visible	No requerido	Entrada	Enlace de datos de entrada mínimo en unidades (sin procesar) de variador (para escala). Válido = cualquier punto flotante diferente de Cfg_InpDatalinkRawMax. El valor predeterminado es 0,0.
Cfg_InpDatalinkRawMax	REAL	No visible	No requerido	Entrada	Máximo de enlace de datos de entrada en unidades (sin procesar) de variador (para escala). Válido = cualquier punto flotante diferente de Cfg_InpDatalinkRawMin. El valor predeterminado es 100,0.
Cfg_InpDatalinkEUMin	REAL	No visible	No requerido	Entrada	Enlace de datos de entrada mínimo en unidades de ingeniería (para escala). Válido = cualquier punto flotante menor que Cfg_InpDatalinkEUMax. El valor predeterminado es 0,0.
Cfg_InpDatalinkEUMax	REAL	No visible	No requerido	Entrada	Máximo de enlace de datos de entrada en unidades de ingeniería (para escala). Válido = cualquier punto flotante mayor que Cfg_InpDatalinkEUMin. El valor predeterminado es 100,0.
Cfg_OutDatalinkMin	REAL	No visible	No requerido	Entrada	Enlace de datos de salida mínimo en UE (para limitación). Válido = cualquier punto flotante menor o igual que Cfg_OutDatalinkMax y mayor o igual que Cfg_OutDatalinkEUMin. El valor predeterminado es 0,0.
Cfg_OutDatalinkMax	REAL	No visible	No requerido	Entrada	Enlace de datos de salida máximo en UE (para limitación). Válido = cualquier punto flotante mayor o igual que Cfg_OutDatalinkMin y menor o igual que Cfg_OutDatalinkEUMax. El valor predeterminado es 100,0.
Cfg_OutDatalinkRawMin	REAL	No visible	No requerido	Entrada	Enlace de datos de salida mínimo en unidades (sin procesar) de variador (para escala). Válido = cualquier punto flotante diferente de Cfg_OutDatalinkRawMax. El valor predeterminado es 0,0.
Cfg_OutDatalinkRawMax	REAL	No visible	No requerido	Entrada	Máximo de enlace de datos de salida en unidades (sin procesar) de variador (para escala). Válido = cualquier punto flotante distinto de Cfg_OutDatalinkRawMin. El valor predeterminado es 100,0.
Cfg_OutDatalinkEUMin	REAL	No visible	No requerido	Entrada	Enlace de datos de salida mínimo en unidades de ingeniería (para escala). Válido = cualquier punto flotante menor que Cfg_OutDatalinkEUMax. El valor predeterminado es 0,0.
Cfg_OutDatalinkEUMax	REAL	No visible	No requerido	Entrada	Enlace de datos de salida máximo en unidades de ingeniería (para escala). Válido = cualquier punto flotante mayor que Cfg_OutDatalinkEUMin. El valor predeterminado es 100,0.
Cfg_StartHornTime	REAL	No visible	No requerido	Entrada	Tiempo en segundos para el sonido audible durante el inicio indicado por comando. Válido = de 0,0 a 1000,0 segundos, 0,0 = deshabilitado. El valor predeterminado es 0,0.
Cfg_VirtualRampTime	REAL	No visible	No requerido	Entrada	Tiempo en segundos para cambiar gradualmente la retroalimentación de velocidad cuando se virtualiza. Válido = de 0,0 al punto flotante máximo. El valor predeterminado es 10,0.
Cfg_FailToStartTime	REAL	No visible	No requerido	Entrada	Tiempo en segundos después de Iniciar para recibir la Retroalimentación de marcha antes de un Fallo. Válido = de 0,0 a 2147483,0 segundos. El valor predeterminado es 15,0.
Cfg_FailToStopTime	REAL	No visible	No requerido	Entrada	Tiempo en segundos después de Detener para abandonar la Retroalimentación de marcha después de un Fallo. Válido = de 0,0 a 2147483,0 segundos. El valor predeterminado es 15,0.
Cfg_ResetPulseTime	REAL	No visible	No requerido	Entrada	Tiempo en segundos para pulsar Out_Reset para borrar el Fallo de motor. Válido = de 0,0 a 2147483,0 segundos. El valor predeterminado es 2,0.
Cfg_MaxJogTime	REAL	No visible	No requerido	Entrada	Tiempo máximo de impulso en segundos. Válido = de 0,0 a 2147483,0 segundos, 0,0 = ilimitado). El valor predeterminado es 0,0.
Cfg_eKeepRef	SINT	No visible	No requerido	Entrada	Propiedad de la referencia de velocidad (enumeración): 0 = sigue a CmdSrc, 1 = Operador, 2 = Programa, 3 = Externo. El valor predeterminado es 0.
Cfg_eKeepStart	SINT	No visible	No requerido	Entrada	Propiedad de los comandos de inicio (enumeración): 0 = sigue a CmdSrc, 1 = Operador, 2 = Programa, 3 = Externo. El valor predeterminado es 0.
Cfg_eKeepJog	SINT	No visible	No requerido	Entrada	Propiedad de los comandos de Impulso (enumeración): 0 = sigue a CmdSrc, 1 = Operador, 3 = Externo. El valor predeterminado es 0.
Cfg_eKeepOutDatalink	SINT	No visible	No requerido	Entrada	Propiedad del Enlace de datos de salida (enumeración): 0 = sigue a CmdSrc, 1 = Operador, 2 = Programa, 3 = Externo. El valor predeterminado es 0.
Cfg_CnfrmReqd	SINT	No visible	No requerido	Entrada	Se requiere confirmación del Comando de operador. Representa el tipo de confirmación de comando requerido. 0 = Ninguno, 1 = Se requiere confirmación de comando, 2 = Se requiere una firma electrónica del ejecutante, 3 = Se requiere la firma electrónica del ejecutor y del aprobador. El valor predeterminado es 0.
Cfg_HasHistTrend	SINT	No visible	No requerido	Entrada	Tiene tendencia histórica. Esto permite la navegación a la plantilla de tendencia histórica del dispositivo desde el HMI. 0 = Sin tendencia histórica externa, 1 = Tendencia histórica de registro de datos, 2 = Tendencia histórica de Historian. El valor predeterminado es 0.
PSet_SpeedRef	REAL	No visible	No requerido	Entrada	Configuración de programa de la referencia de velocidad de ejecución (unidades de ingeniería de referencia de velocidad). Válido = cualquier valor real, se fija. El valor predeterminado es 0,0.
PSet_OutDatalink	REAL	No visible	No requerido	Entrada	Configuración de programa de enlace de datos de salida (unidades de ingeniería de enlace de datos de salida). Válido = cualquier valor real, se fija. El valor predeterminado es 0,0.
PSet_Owner	DINT	No visible	No requerido	Entrada	El propietario del programa solicita el ID (distinto a cero) o su liberación (cero). El valor predeterminado es 0.
XSet_SpeedRef	REAL	No visible	No requerido	Entrada	Configuración externa de la Referencia de velocidad de ejecución (unidades de ingeniería de referencia de velocidad). Válido = cualquier valor real, se fija. El valor predeterminado es 0,0.
XSet_OutDatalink	REAL	No visible	No requerido	Entrada	Configuración externa de Enlace de datos de salida (unidades de ingeniería de enlace de datos de salida). Válido = cualquier valor real, se fija. El valor predeterminado es 0,0.
PCmd_Virtual	BOOL	No visible	No requerido	Entrada	Comando de programa para seleccionar la operación del dispositivo Virtual (simulado). La instrucción borra este operando automáticamente. El valor predeterminado es falso.
PCmd_Physical	BOOL	No visible	No requerido	Entrada	Comando de programa para seleccionar la operación del dispositivo Físico (no simulado). La instrucción borra este operando automáticamente. El valor predeterminado es falso.
PCmd_StartFwd	BOOL	No visible	No requerido	Entrada	Comando de programa para arrancar el variador en avance. La instrucción borra este operando automáticamente. El valor predeterminado es falso.
PCmd_StartRev	BOOL	No visible	No requerido	Entrada	Comando de programa para arrancar el variador en retroceso. La instrucción borra este operando automáticamente. El valor predeterminado es falso.
PCmd_Stop	BOOL	No visible	No requerido	Entrada	Comando de programa para detener el variador. La instrucción borra este operando automáticamente. El valor predeterminado es falso.
PCmd_Prog	BOOL	No visible	No requerido	Entrada	Comando de programa para seleccionar el programa (de operador a programa). La instrucción borra este operando automáticamente si Cfg_PCmdProgAsLevel = 0. El valor predeterminado es falso.
PCmd_Oper	BOOL	No visible	No requerido	Entrada	Comando de programa para seleccionar el operador (de programa a operador). La instrucción borra este operando automáticamente. El valor predeterminado es falso.
PCmd_Lock	BOOL	No visible	No requerido	Entrada	Comando de programa para bloquear el programa (inhabilitar al operador). La instrucción borra este operando automáticamente si Cfg_PCmdLockAsLevel = 0. El valor predeterminado es falso.
PCmd_Unlock	BOOL	No visible	No requerido	Entrada	Comando de programa para desbloquear programa (permitir que se pueda adquirir el operador). La instrucción borra este operando automáticamente. El valor predeterminado es falso.
PCmd_Normal	BOOL	No visible	No requerido	Entrada	Comando de programa para seleccionar el origen de comando normal (operador o programa). La instrucción borra este operando automáticamente. El valor predeterminado es falso.
PCmd_Reset	BOOL	No visible	No requerido	Entrada	Comando de programa para borrar todas las alarmas y las condiciones de restricción enclavada que deben ser restablecidas. La instrucción borra este operando automáticamente. El valor predeterminado es falso.
MCmd_Rel	BOOL	No visible	No requerido	Entrada	Comando de mantenimiento para liberar la propiedad (de mantenimiento a operador/programa/externo/anulación). La instrucción borra este operando automáticamente. El valor predeterminado es falso.
OCmd_Unlock	BOOL	No visible	No requerido	Entrada	Comando de operador para desbloquear/liberar (permitir que se pueda adquirir programa) la propiedad. La instrucción borra este operando automáticamente. El valor predeterminado es falso.
XCmd_StartFwd	BOOL	No visible	No requerido	Entrada	Comando externo para Iniciar avance del variador. La instrucción borra este operando automáticamente. El valor predeterminado es falso.
XCmd_StartRev	BOOL	No visible	No requerido	Entrada	Comando externo para iniciar el retroceso del variador. La instrucción borra este operando automáticamente. El valor predeterminado es falso.
XCmd_Stop	BOOL	No visible	No requerido	Entrada	Comando externo para detener el variador. La instrucción borra este operando automáticamente. El valor predeterminado es falso.
XCmd_JogFwd	BOOL	No visible	No requerido	Entrada	Comando externo para impulsar avance del variador. La instrucción borra este operando automáticamente si se alcanza el tiempo máximo de impulso. El valor predeterminado es falso.
XCmd_JogRev	BOOL	No visible	No requerido	Entrada	Comando externo para impulsar el retroceso del variador. La instrucción borra este operando automáticamente si se alcanza el tiempo máximo de impulso. El valor predeterminado es falso.
XCmd_Acq	BOOL	No visible	No requerido	Entrada	Comando externo para adquirir la propiedad (de operador/programa/anulación/mantenimiento a externo). La instrucción borra este operando automáticamente si Cfg_ExtAcqAsLevel = 0. El valor predeterminado es falso.
XCmd_Rel	BOOL	No visible	No requerido	Entrada	Comando externo para liberar la propiedad si Cfg_ExtAcqAsLevel = 0 (de externo a operador/programa/anulación/mantenimiento). La instrucción borra este operando automáticamente. El valor predeterminado es falso.
XCmd_Reset	BOOL	No visible	No requerido	Entrada	Comando externo para borrar los enclavamientos de restricción y las alarmas borradas. La instrucción borra este operando automáticamente. El valor predeterminado es falso.
XCmd_ResetAckAll	BOOL	No visible	No requerido	Entrada	Comando externo para confirmar y restablecer todas las alarmas y las condiciones enclavadas que se pierden. La instrucción borra este operando automáticamente. El valor predeterminado es falso.

Miembros de salida públicos	Tipo de datos	Visibilidad predeterminada del FBD	Cableado FBD requerido	Uso	Descripción
EnableOut	BOOL	No visible	No requerido	Salida	Habilitar salida – Parámetro definido por el sistema
Out_SpeedRefData	REAL	No visible	No requerido	Salida	Referencia de velocidad en unidades (sin procesar) del variador (ejemplo: de 0 a 32767 en unidades de variador representa 0 a frecuencia máxima).
Out_DatalinkData	REAL	No visible	No requerido	Salida	Salida de señal auxiliar (enlace de datos) en unidades del variador (sin procesar).
Out_RunData	BOOL	No visible	No requerido	Salida	1 = Variador de arranque/marcha, 0 = Detener variador (para tipo de arrancador retenido).
Out_StopData	BOOL	No visible	No requerido	Salida	1 = Detener variador, 0 = el variador se queda en el estado actual.
Out_StartData	BOOL	No visible	No requerido	Salida	1 = Variador de inicio, 0 = variador que queda en el estado actual.
Out_ClearFaultData	BOOL	No visible	No requerido	Salida	1 = Intento de borrar un fallo del variador.
Out_FwdData	BOOL	No visible	No requerido	Salida	1 = Define la dirección del variador como Avance.
Out_RevData	BOOL	No visible	No requerido	Salida	1 = Define la dirección del variador como Retroceso.
Out_HornData	BOOL	No visible	No requerido	Salida	1 = Sonido audible antes del inicio del motor indicado por comando.
Out_Reset	BOOL	No visible	No requerido	Salida	1 = El comando Restablecer (Reset) se ha recibido y aceptado.
Out_OwnerSts	DINT	No visible	No requerido	Salida	Estado del origen del comando, handshake del comando del propietario y estado de preparado. 0 = Ninguno, .10 = Bloqueo de operador, .11 = Desbloqueo de operador, .12 = Bloqueo de programa, .13 = Desbloqueo de programa, .14 = Adquirir mantenimiento, .15 = Liberar mantenimiento, .16 = Adquirir externo, .17 = Liberar externo, .18 = Tiene mantenimiento, .19 = Bloqueo de anulación de externo, .20 = Tiene externo, .21 = Tiene operador, .22 = Tiene operador bloqueado, .23 = Tiene programa, .24 = Tiene programa bloqueado, .29 = Eco, .30 = No está listo.
Val_SpeedRef	REAL	Visible	No requerido	Salida	Referencia de velocidad (destino) para variador.
Val_SpeedFdbk	REAL	Visible	No requerido	Salida	Retroalimentación de velocidad (real) procedente del variador.
Val_InpDatalink	REAL	No visible	No requerido	Salida	Valor de enlace de datos de entrada del variador.
Val_OutDatalink	REAL	No visible	No requerido	Salida	Valor de Enlace de datos de salida para el variador.
Val_SpeedRefEUMin	REAL	No visible	No requerido	Salida	Mínimo de referencia de velocidad = MIN (Cfg_SpeedFdbkEUMin Cfg_SpeedFdbkEUMax).
Val_SpeedRefEUMax	REAL	No visible	No requerido	Salida	Máximo de referencia de velocidad = MAX (Cfg_SpeedFdbkEUMin, Cfg_SpeedFdbkEUMax).
Val_SpeedFdbkEUMin	REAL	No visible	No requerido	Salida	Retroalimentación de velocidad mínima = MIN (Cfg_SpeedFdbkEUMin, Cfg_SpeedFdbkEUMax).
Val_SpeedFdbkEUMax	REAL	No visible	No requerido	Salida	Máximo de retroalimentación de velocidad = MAX (Cfg_SpeedFdbkEUMin, Cfg_SpeedFdbkEUMax).
Sts_Initialized	BOOL	No visible	No requerido	Salida	1 = La instrucción se inicializa. Utilice Inp_InitializeReq para reinicializar.
Sts_Stopped	BOOL	Visible	No requerido	Salida	1 = El variador ha solicitado su detención y se ha confirmado que se ha detenido.
Sts_StartingFwd	BOOL	Visible	No requerido	Salida	1 = El variador ha solicitado que se avance y que se está pendiente la retroalimentación del funcionamiento.
Sts_StartingRev	BOOL	No visible	No requerido	Salida	1 = El variador ha solicitado que se ejecute en retroceso y que está pendiente la retroalimentación del funcionamiento.
Sts_RunningFwd	BOOL	Visible	No requerido	Salida	1 = El variador se ha solicitado que se ejecute y se confirma que se está ejecutando en avance.
Sts_RunningRev	BOOL	No visible	No requerido	Salida	1 = El variador ha solicitado que se ejecute y se confirma que se está ejecutando en retroceso.
Sts_StoppingFwd	BOOL	Visible	No requerido	Salida	1 = El variador que se está ejecutando el avance ha solicitado su detención y está pendiente de que se detenga la retroalimentación.
Sts_StoppingRev	BOOL	No visible	No requerido	Salida	1 = El variador que se está ejecutando en retroceso ha solicitado su detención y está pendiente de la retroalimentación detenida.
Sts_JoggingFwd	BOOL	Visible	No requerido	Salida	1 = Variador solicitado para impulsar hacia delante.
Sts_JoggingRev	BOOL	No visible	No requerido	Salida	1 = Variador solicitado para impulsar hacia atrás.
Sts_Horn	BOOL	No visible	No requerido	Salida	1 = La Alerta Audible de Motor (Bocina) está Activa.
Sts_CommandDir	BOOL	No visible	No requerido	Salida	1 = Variador indicado por comando a Avance, 0 = Retroceso.
Sts_ActualDir	BOOL	No visible	No requerido	Salida	1 = La rotación del motor (dirección real) es Avance, 0 = Retroceso.
Sts_Accel	BOOL	No visible	No requerido	Salida	1 = El variador está acelerando.
Sts_Decel	BOOL	No visible	No requerido	Salida	1 = El variador está desacelerando.
Sts_NotReady	BOOL	No visible	No requerido	Salida	1 = El variador no está preparado (no se puede iniciar) Compruebe las alarmas, paradas, fallos.
Sts_Alarm	BOOL	No visible	No requerido	Salida	1 = El variador tiene una alarma (consulte visualización o manual del variador).
Sts_AtSpeed	BOOL	No visible	No requerido	Salida	1 = El variador se está ejecutando a la velocidad de referencia.
Sts_SpeedLimited	BOOL	No visible	No requerido	Salida	1 = La configuración de la referencia de velocidad supera el límite máximo/mínimo configurado.
Sts_Virtual	BOOL	No visible	No requerido	Salida	1 = La instrucción trata el variador como virtual. La instrucción actúa como normal, pero la salida se mantiene desactivada. 0 = La instrucción opera el variador con normalidad. Sts_Virtual es una copia de Sts_Virtual.
SrcQ_IO	SINT	No visible	No requerido	Salida	Origen y calidad de la entrada o de la salida primaria (enumerada): 0= Correcto, en directo, correcto confirmado 1=Correcto, en directo, se asume correcto 2=Correcto, sin retroalimentación, se asume correcto 8=Prueba, virtualizada 9=Prueba, lazo invertido 10=Prueba, introducido manualmente 16=Incierto, en directo, especificación desactivada 17=Incierto, sustituido en el dispositivo o en el bus 18=Incierto, sustituido en la instrucción 19=Incierto, usando el último valor correcto conocido 20=Incierto, usando el valor de reemplazo 32=Incorrecto, fallo de señal 33=Incorrecto, fallo de canal 34=Incorrecto, fallo del módulo o de la comunicación 35=Incorrecto, configuración no válida
SrcQ	SINT	No visible	No requerido	Salida	Origen y calidad del valor o del estado primario (enumerado): 0= Correcto, en directo, correcto confirmado 1=Correcto, en directo, se asume correcto 2=Correcto, sin retroalimentación, se asume correcto 8=Prueba, virtualizada 9=Prueba, lazo invertido 10=Prueba, introducido manualmente 16=Incierto, en directo, especificación desactivada 17=Incierto, sustituido en el dispositivo o en el bus 18=Incierto, sustituido en la instrucción 19=Incierto, usando el último valor correcto conocido 20=Incierto, usando el valor de reemplazo 32=Incorrecto, fallo de señal 33=Incorrecto, fallo de canal 34=Incorrecto, fallo del módulo o de la comunicación 35=Incorrecto, configuración no válida
Sts_eCmd	SINT	No visible	No requerido	Salida	Comando de variador: 0 = Ninguno, 1 = Detener, 2 = Inicio hacia adelante, 3 = Arranque en retroceso 4 = Impulso hacia delante, 5 = Impulso de retroceso.
Sts_eFdbk	SINT	No visible	No requerido	Salida	Retroalimentación del variador: 0 = Detenido, 1 = Ejecutando en avance, 2 = Ejecutando en retroceso, 3 = Aceleración, 4 = Desaceleración.
Sts_eSts	SINT	No visible	No requerido	Salida	Estado del variador: 0 = Encendido / Desconocido, 1 = Detenido, 2 = Ejecutando en avance, 3 = Ejecutando en retroceso, 4 = Inicio en avance, 5 = Inicio en retroceso, 6 = Impulsos en avance, 7 = Impulsos en retroceso, 8 = Deteniendo, 14 = Bocina, 15 = Fuera de servicio.
Sts_eFault	SINT	No visible	No requerido	Salida	Estado de fallo de variador: 0 = Ninguno, 15 = Activación del enclavamiento, 16 = Fallo al iniciar, 17 = Fallo al detener, 18= Fallo del variador 32 = Fallo de E/S (I/O) 34 = Error de configuración.
Sts_eNotify	SINT	No visible	No requerido	Salida	Todos los valores enumerados de estado de la alarma: 0 = No en la alarma, confirmado, 1 = No en la alarma, no confirmada o se requiere restablecimiento, 2 = Alarma de gravedad baja, confirmada, 3 = Alarma de gravedad baja, no confirmada, 4 = Alarma de gravedad media, confirmada, 5 = Alarma de gravedad media, no confirmada, 6 = Alarma de gravedad alta, confirmada, 7 = Alarma de gravedad alta, no confirmada, 8 = Alarma de gravedad urgente, confirmada, 9 = Alarma de gravedad urgente, no confirmada.
Sts_eNotifyAll	SINT	No visible	No requerido	Salida	Todos los valores enumerados de estado de la alarma que incluyen objetos relacionados: 0 = No en la alarma, confirmado, 1 = No en la alarma, no confirmada o se requiere restablecimiento, 2 = Alarma de gravedad baja, confirmada, 3 = Alarma de gravedad baja, no confirmada, 4 = Alarma de gravedad media, confirmada, 5 = Alarma de gravedad media, no confirmada, 6 = Alarma de gravedad alta, confirmada, 7 = Alarma de gravedad alta, no confirmada, 8 = Alarma de gravedad urgente, confirmada, 9 = Alarma de gravedad urgente, no confirmada.
Sts_eNotifyIOFault	SINT	No visible	No requerido	Salida	Valores enumerados de estado de alarma IOFault: 0 = No en la alarma, confirmado, 1 = No en la alarma, no confirmada o se requiere restablecimiento, 2 = Alarma de gravedad baja, confirmada, 3 = Alarma de gravedad baja, no confirmada, 4 = Alarma de gravedad media, confirmada, 5 = Alarma de gravedad media, no confirmada, 6 = Alarma de gravedad alta, confirmada, 7 = Alarma de gravedad alta, no confirmada, 8 = Alarma de gravedad urgente, confirmada, 9 = Alarma de gravedad urgente, no confirmada.
Sts_eNotifyFailToStart	SINT	No visible	No requerido	Salida	Valores enumerados del estado de la alarma Fallo al iniciar: 0 = No en la alarma, confirmado, 1 = No en la alarma, no confirmada o se requiere restablecimiento, 2 = Alarma de gravedad baja, confirmada, 3 = Alarma de gravedad baja, no confirmada, 4 = Alarma de gravedad media, confirmada, 5 = Alarma de gravedad media, no confirmada, 6 = Alarma de gravedad alta, confirmada, 7 = Alarma de gravedad alta, no confirmada, 8 = Alarma de gravedad urgente, confirmada, 9 = Alarma de gravedad urgente, no confirmada.
Sts_eNotifyFailToStop	SINT	No visible	No requerido	Salida	Valores enumerados del estado de la alarma Fallo al detener: 0 = No en la alarma, confirmado, 1 = No en la alarma, no confirmada o se requiere restablecimiento, 2 = Alarma de gravedad baja, confirmada, 3 = Alarma de gravedad baja, no confirmada, 4 = Alarma de gravedad media, confirmada, 5 = Alarma de gravedad media, no confirmada, 6 = Alarma de gravedad alta, confirmada, 7 = Alarma de gravedad alta, no confirmada, 8 = Alarma de gravedad urgente, confirmada, 9 = Alarma de gravedad urgente, no confirmada.
Sts_eNotifyIntlkTrip	SINT	No visible	No requerido	Salida	Valores enumerados del estado de la alarma IntlkTrip: 0 = No en la alarma, confirmado, 1 = No en la alarma, no confirmada o se requiere restablecimiento, 2 = Alarma de gravedad baja, confirmada, 3 = Alarma de gravedad baja, no confirmada, 4 = Alarma de gravedad media, confirmada, 5 = Alarma de gravedad media, no confirmada, 6 = Alarma de gravedad alta, confirmada, 7 = Alarma de gravedad alta, no confirmada, 8 = Alarma de gravedad urgente, confirmada, 9 = Alarma de gravedad urgente, no confirmada.
Sts_eNotifyDriveFault	SINT	No visible	No requerido	Salida	Valores enumerados del estado de alarma de fallo del variador: 0 = No en la alarma, confirmado, 1 = No en la alarma, no confirmada o se requiere restablecimiento, 2 = Alarma de gravedad baja, confirmada, 3 = Alarma de gravedad baja, no confirmada, 4 = Alarma de gravedad media, confirmada, 5 = Alarma de gravedad media, no confirmada, 6 = Alarma de gravedad alta, confirmada, 7 = Alarma de gravedad alta, no confirmada, 8 = Alarma de gravedad urgente, confirmada, 9 = Alarma de gravedad urgente, no confirmada
Sts_UnackAlmCount	DINT	No visible	No requerido	Salida	Conteo de alarmas no confirmadas.
Sts_eFaultCode	DINT	No visible	No requerido	Salida	Primer Código de fallo del variador después de restablecerse. Consulte el manual de variador o el Objeto de variador para obtener descripción.
Sts_eSrc	INT	No visible	No requerido	Salida	El origen de comando actual se muestra con bits de estado: Sts_eSrc.0: Bloquear, Sts_eSrc.1: Normal, Sts_eSrc.2: Mano, Sts_eSrc.3: Mantenimiento, Sts_eSrc.4: Anulación, Sts_eSrc.5: Programa, Sts_eSrc.6: Operador, Sts_eSrc.7: Fuera de servicio, Sts_eSrc.8: Externo.
Sts_bSrc	INT	No visible	No requerido	Salida	Activa la selección del mapa de bits (para tótem de HMI con selección de solicitud de origen de comando): Sts_bSrc.0: Mano, Sts_bSrc.1: Fuera de servicio programado (falso para renglón), Sts_bSrc.2: Mantenimiento fuera de servicio, Sts_bSrc.3: Mantenimiento, Sts_bSrc.4: Anulación, Sts_bSrc.5: Externo, Sts_bSrc.6: Programa bloqueado, Sts_bSrc.7: Programa, Sts_bSrc.8: Operador bloqueado, Sts_bSrc.9: Operador.
Sts_Available	BOOL	No visible	No requerido	Salida	1 = El dispositivo ha sido adquirido por el programa y ahora está disponible para el control de inicio/parada.
Sts_IntlkAvailable	BOOL	No visible	No requerido	Salida	1 = El programa puede adquirir el dispositivo y está disponible para el control de arranque/detención cuando los enclavamientos son correctos.
Sts_Bypass	BOOL	No visible	No requerido	Salida	1 = Los enclavamientos evitables se evitan.
Sts_BypActive	BOOL	Visible	No requerido	Salida	1 = Omisión de enclavamiento activa (evitada o mantenimiento).
Sts_MaintByp	BOOL	No visible	No requerido	Salida	1 = El dispositivo tiene una función de omisión de mantenimiento activa.
Sts_NotRdy	BOOL	No visible	No requerido	Salida	1 = El dispositivo no está listo, consulte los bits de detalles (Sts_Nrdyxxx) para conocer el motivo.
Sts_NrdyCfgErr	BOOL	No visible	No requerido	Salida	1 = El dispositivo no está listo: Error de configuración.
Sts_NrdyDriveNotReady	BOOL	No visible	No requerido	Salida	1 = El dispositivo no está listo: Variador no preparado.
Sts_NrdyFail	BOOL	No visible	No requerido	Salida	1 = El dispositivo no está listo: Fallo de dispositivo (la restricción requiere restablecer).
Sts_NrdyIntlk	BOOL	No visible	No requerido	Salida	1 = El dispositivo no está listo: El enclavamiento no es correcto.
Sts_NrdyIOFault	BOOL	No visible	No requerido	Salida	1 = El dispositivo no está listo: Fallo de E/S (I/O) (la restricción requiere Restablecer).
Sts_NrdyOoS	BOOL	No visible	No requerido	Salida	1 = El dispositivo no está listo: Dispositivo deshabilitado por mantenimiento.
Sts_NrdyFwdPerm	BOOL	No visible	No requerido	Salida	1 = El dispositivo no está listo: El permisivo de avance no es correcto.
Sts_NrdyRevPerm	BOOL	No visible	No requerido	Salida	1 = El dispositivo no está listo: El permisivo de retroceso no es correcto.
Sts_NrdyPrioStop	BOOL	No visible	No requerido	Salida	1 = El dispositivo no está listo: Es necesario restablecer el comando de detención de la prioridad de externo u operador.
Sts_NrdyTrip	BOOL	No visible	No requerido	Salida	1 = El dispositivo no está listo: Dispositivo activado (el fallo del variador requiere restablecimiento).
Sts_Err	BOOL	Visible	No requerido	Salida	1 = Error en la configuración: Consulte los bits de detalles (Sts_ErrXxx) para conocer el motivo.
Sts_ErrAlm	BOOL	No visible	No requerido	Salida	1 = Error en la configuración de la alarma Logix basada en etiquetas.
Sts_ErrSpeedFdbkRaw	BOOL	No visible	No requerido	Salida	1 = Error en la configuración: Velocidad Fdbk sin procesar Cfg_SpeedFdbkRawMin = Cfg_SpeedFdbkRawMax.
Sts_ErrSpeedFdbkEU	BOOL	No visible	No requerido	Salida	1 = Error en la configuración: Cfg_SpeedFdbkEUMax <= Cfg_SpeedFdbkEUMin.
Sts_ErrSpeedRefLim	BOOL	No visible	No requerido	Salida	1 = Error en la configuración: Cfg_MaxSpeedRef < Cfg_MinSpeedRef o Cfg_MaxSpeedRef > Cfg_SpeedRefEUMax o Cfg_MinSpeedRef < Cfg_SpeedRefEUMin.
Sts_ErrSpeedRefEU	BOOL	No visible	No requerido	Salida	1 = Error en la configuración: Cfg_SpeedRefEUMax <= Cfg_SpeedRefEUMin.
Sts_ErrSpeedRefRaw	BOOL	No visible	No requerido	Salida	1 = Error en la configuración: Cfg_SpeedRefRawMin = Cfg_SpeedRefRawMax.
Sts_ErrInpDatalinkRaw	BOOL	No visible	No requerido	Salida	1 = Error en la configuración: Cfg_InpDatalinkRawMin = Cfg_InpDatalinkRawMax.
Sts_ErrInpDatalinkEU	BOOL	No visible	No requerido	Salida	1 = Error en la configuración: Cfg_InpDataLinkEUMax <= Cfg_InpDatalinkEUMin.
Sts_ErrOutDatalinkLim	BOOL	No visible	No requerido	Salida	1 = Error en la configuración: Cfg_OutDatalinkMax < Cfg_OutDatalinkMin o Cfg_OutDatalinkMax > Cfg_OutDatalinkEUMax o Cfg_OutDatalinkMin < Cfg_OutDatalinkEUMin.
Sts_ErrOutDatalinkEU	BOOL	No visible	No requerido	Salida	1 = Error en la configuración: Cfg_OutDataLinkEUMax <= Cfg_OutDatalinkEUMin.
Sts_ErrOutDatalinkRaw	BOOL	No visible	No requerido	Salida	1 = Error en la configuración: Cfg_OutDatalinkRawMin = Cfg_OutDatalinkRawMax.
Sts_ErrVirtualRampTime	BOOL	No visible	No requerido	Salida	1 = Error en la configuración: Tiempo de acel./desacel. de velocidad virtual: se utiliza de 0 a 2147483.
Sts_ErrFailToStartTime	BOOL	No visible	No requerido	Salida	1 = Error en la configuración: Temporizador preestablecido de Fallo al iniciar: se usa de 0 a 2147483.
Sts_ErrFailToStopTime	BOOL	No visible	No requerido	Salida	1 = Error en la configuración: Temporizador preestablecido de Fallo al detener: se usa de 0 a 2147483.
Sts_ErrResetPulseTime	BOOL	No visible	No requerido	Salida	1 = Error en la configuración: Temporizador preestablecido de Restablecer impulso: se usa de 0 a 2147483.
Sts_ErrMaxJogTime	BOOL	No visible	No requerido	Salida	1 = Error en la configuración: Temporizador preestablecido de Tiempo máximo de impulso: use usa de 0 a 2147483.
Sts_Hand	BOOL	Visible	No requerido	Salida	1 = Se selecciona mano (reemplaza a fuera de servicio, mantenimiento, anulación, externo, programa, operador).
Sts_OoS	BOOL	Visible	No requerido	Salida	1 = Se selecciona fuera de servicio (reemplaza a mantenimiento, anulación, externo, programa, operador).
Sts_Maint	BOOL	Visible	No requerido	Salida	1 = Se selecciona mantenimiento (reemplaza a anulación, externo, programa, operador).
Sts_Ovrd	BOOL	Visible	No requerido	Salida	1 = Se selecciona anulación (reemplaza a externo, programa, operador).
Sts_Ext	BOOL	Visible	No requerido	Salida	1 = Se selecciona externo (reemplaza a programa y operador).
Sts_Prog	BOOL	Visible	No requerido	Salida	1 = Se selecciona programa.
Sts_ProgLocked	BOOL	No visible	No requerido	Salida	1 = Se selecciona programa y se bloquea.
Sts_Oper	BOOL	Visible	No requerido	Salida	1 = Operador está seleccionado.
Sts_OperLocked	BOOL	No visible	No requerido	Salida	1 = Se selecciona operador y se bloquea.
Sts_ProgOperSel	BOOL	No visible	No requerido	Salida	Estado de la selección de programa/operador (enclavamiento): 1 = Programa, 0 = Operador.
Sts_ProgOperLock	BOOL	Visible	No requerido	Salida	Estado de bloqueo de programa/operador (enclavamiento), 1 = Bloqueado, 0 = Desbloqueado.
Sts_Normal	BOOL	No visible	No requerido	Salida	1 = La selección es igual a Normal (programa u operador).
Sts_ExtReqInh	BOOL	No visible	No requerido	Salida	1 = Solicitud de externo inhibida, no se puede acceder a externo desde el estado actual.
Sts_ProgReqInh	BOOL	No visible	No requerido	Salida	1 = Solicitud de programa inhibida, no se puede acceder a programa desde el estado actual.
Sts_MAcqRcvd	BOOL	No visible	No requerido	Salida	1 = El comando de adquisición de mantenimiento ha recibido este escaneado.
Sts_CmdConflict	BOOL	No visible	No requerido	Salida	1 = Este escaneado recibió comandos en conflicto.
Sts_Alm	BOOL	No visible	No requerido	Salida	1 = Una alarma está activa.
Sts_AlmInh	BOOL	No visible	No requerido	Salida	1 = Una alarma se archiva o se deshabilita.
Sts_IOFault	BOOL	No visible	No requerido	Salida	Estado de fallo de E/S (I/O): 1 = Incorrecto, 0 = Correcto. Hay una alarma Logix discreta, basada en etiquetas, predeterminada y predefinida para el estado. Establezca los miembros de configuración estándar de la alarma Logix discreta basada en etiquetas. Los elementos de alarma se pueden acceder de la siguiente manera: PVSDTag.@Alarms.Alm_IOFault.AlarmElement.
Sts_FailToStart	BOOL	No visible	No requerido	Salida	1 = No se pudo iniciar el variador. Hay una alarma Logix discreta, basada en etiquetas, predeterminada y predefinida para el estado. Establezca los miembros de configuración estándar de la alarma Logix discreta basada en etiquetas. Los elementos de alarma se pueden acceder de la siguiente manera: PVSDTag.@Alarms.Alm_FailToStart.AlarmElement.
Sts_FailToStop	BOOL	No visible	No requerido	Salida	1 = El variador no pudo detenerse. Hay una alarma Logix discreta, basada en etiquetas, predeterminada y predefinida para el estado. Establezca los miembros de configuración estándar de la alarma Logix discreta basada en etiquetas. Los elementos de alarma se pueden acceder de la siguiente manera: PVSDTag.@Alarms.Alm_FailToStop.AlarmElement.
Sts_IntlkTrip	BOOL	No visible	No requerido	Salida	1 = El variador se ha detenido por un enclavamiento incorrecto. Hay una alarma Logix discreta, basada en etiquetas, predeterminada y predefinida para el estado. Establezca los miembros de configuración estándar de la alarma Logix discreta basada en etiquetas. Los elementos de alarma se pueden acceder de la siguiente manera: PVSDTag.@Alarms.Alm_IntlkTrip.AlarmElement.
Sts_DriveFault	BOOL	No visible	No requerido	Salida	1 = Fallo de variador, consulte visualización del variador o manual para obtener información detallada.
Sts_RdyAck	BOOL	No visible	No requerido	Salida	1 = Una alarma está lista para confirmarse.
Sts_RdyReset	BOOL	No visible	No requerido	Salida	1 = Una condición de alarma enclavada o restringida está lista para ser restablecida.
XRdy_Acq	BOOL	No visible	No requerido	Salida	1 = Listo para XCmd_Acq, habilitar el botón de HMI.
XRdy_Rel	BOOL	No visible	No requerido	Salida	1 = Listo para XCmd_Rel, habilitar el botón de HMI.
XRdy_StartFwd	BOOL	No visible	No requerido	Salida	1 = Botón de habilitación para XCmd_StartFwd.
XRdy_StartRev	BOOL	No visible	No requerido	Salida	1 = Botón de habilitación para XCmd_StartRev.
XRdy_JogFwd	BOOL	No visible	No requerido	Salida	1 = Botón de habilitación para XCmd_JogFwd.
XRdy_JogRev	BOOL	No visible	No requerido	Salida	1 = Botón de habilitación para XCmd_JogRev.
XRdy_Stop	BOOL	No visible	No requerido	Salida	1 = Listo para XCmd_Stop, habilitar botón.
XRdy_Reset	BOOL	No visible	No requerido	Salida	1 = Listo para XCmd_Reset, habilitar botón.
XRdy_ResetAckAll	BOOL	No visible	No requerido	Salida	1 = Listo para XCmd_ResetAckAll, habilitar botón.
Val_Owner	DINT	No visible	No requerido	Salida	ID del propietario del objeto actual (0 = sin propietario).

Miembros de entrada privados	Tipo de datos	Descripción
CmdSrc	P_COMMAND_SOURCE	Selección del origen del Comando o Control.
MCmd_Acq	BOOL	Comando de mantenimiento para adquirir la propiedad (de operador/programa/externo/anulación a mantenimiento). La instrucción borra este operando automáticamente. El valor predeterminado es falso.
MCmd_Bypass	BOOL	Comando de mantenimiento para evitar todos los enclavamientos y permisos evitables. La instrucción borra este operando automáticamente. El valor predeterminado es falso.
MCmd_Check	BOOL	Comando de mantenimiento para comprobar (no omitir) todos los enclavamientos y permisivos. La instrucción borra este operando automáticamente. El valor predeterminado es falso.
MCmd_IS	BOOL	Comando de mantenimiento para seleccionar en servicio. La instrucción borra este operando automáticamente. El valor predeterminado es falso.
MCmd_OoS	BOOL	Comando de mantenimiento para seleccionar fuera de servicio. La instrucción borra este operando automáticamente. El valor predeterminado es falso.
MCmd_Physical	BOOL	Comando de mantenimiento para seleccionar la operación del dispositivo Físico (no simulado). La instrucción borra este operando automáticamente. El valor predeterminado es falso.
MCmd_Virtual	BOOL	Comando de mantenimiento para seleccionar la operación del dispositivo Virtual (simulado). La instrucción borra este operando automáticamente. El valor predeterminado es falso.
OCmd_JogFwd	BOOL	Comando de operador para impulsar avance del variador. La instrucción borra este operando automáticamente si se alcanza el tiempo máximo de impulso. El valor predeterminado es falso.
OCmd_JogRev	BOOL	Comando de operador para impulsar el retroceso del variador. La instrucción borra este operando automáticamente si se alcanza el tiempo máximo de impulso. El valor predeterminado es falso.
OCmd_Lock	BOOL	Comando de operador para bloquear al operador (inhabilitar programa). La instrucción borra este operando automáticamente. El valor predeterminado es falso.
OCmd_Normal	BOOL	Comando de operador para seleccionar Normal (operador o programa). La instrucción borra este operando automáticamente. El valor predeterminado es falso.
OCmd_Oper	BOOL	Comando de operador para seleccionar operador (de programa a operador). La instrucción borra este operando automáticamente. El valor predeterminado es falso.
OCmd_Prog	BOOL	Comando de operador para seleccionar programa (de operador a programa). La instrucción borra este operando automáticamente. El valor predeterminado es falso.
OCmd_Reset	BOOL	Comando de operador para restablecer todas las alarmas y las condiciones de restricción enclavada. La instrucción borra este operando automáticamente. El valor predeterminado es falso.
OCmd_ResetAckAll	BOOL	Comando de operador para confirmar y restablecer todas las alarmas y condiciones de restricción enclavada. El uso de OCmd_ResetAckAll está restringido a HMI. La instrucción borra este operando automáticamente. El valor predeterminado es falso.
OCmd_StartFwd	BOOL	Comando operador para iniciar avance del variador. La instrucción borra este operando automáticamente. El valor predeterminado es falso.
OCmd_StartRev	BOOL	Comando operador para iniciar el retroceso del variador. La instrucción borra este operando automáticamente. El valor predeterminado es falso.
OCmd_Stop	BOOL	Comando de operador para detener el variador. La instrucción borra este operando automáticamente. El valor predeterminado es falso.
OSet_OutDatalink	REAL	Configuración de operador de Enlace de datos de salida, en unidades de ingeniería de enlace de datos de salida. Válido = cualquier flotante (prefijado) El valor predeterminado es 0,0.
OSet_SpeedRef	REAL	Configuración de operador de referencia de velocidad, en unidades de ingeniería de referencia de velocidad. Válido = cualquier flotante (prefijado) El valor predeterminado es 0,0.

Miembros de salida privados	Tipo de datos	Descripción
HMI_BusObjIndex	DINT	El índice de este objeto en la matriz de bus, para ser utilizado por la pantalla HMI. El valor predeterminado es 0.
MRdy_Acq	BOOL	1 = Listo para MCmd_Acq, habilitar el botón de HMI.
MRdy_Bypass	BOOL	1 = Listo para MCmd_Bypass, habilitar botón de HMI.
MRdy_Check	BOOL	1 = Listo para MCmd_Check, habilitar botón de HMI.
MRdy_IS	BOOL	1 = Listo para MCmd_IS, habilitar el botón de HMI.
MRdy_OoS	BOOL	1 = Listo para MCmd_OoS, habilitar el botón de HMI.
MRdy_Physical	BOOL	1 = Listo para MCmd_Physical, habilitar botón de HMI.
MRdy_Rel	BOOL	1 = Listo para MCmd_Rel, habilitar el botón de HMI.
MRdy_Virtual	BOOL	1 = Listo para MCmd_Virtual, habilitar botón de HMI.
ORdy_JogFwd	BOOL	1 = Listo para OCmd_JogFwd, botón habilitar HMI.
ORdy_JogRev	BOOL	1 = Listo para OCmd_JogRev, botón habilitar HMI.
ORdy_Lock	BOOL	1 = Listo para OCmd_Lock, habilitar el botón de HMI.
ORdy_Normal	BOOL	1 = Listo para OCmd_Normal, habilitar el botón de HMI.
ORdy_Oper	BOOL	1 = Listo para OCmd_Oper, habilitar el botón de HMI.
ORdy_OutDatalink	BOOL	1 = Listo para OSet_OutDatalink, habilitar campo de entrada de datos.
ORdy_Prog	BOOL	1 = Listo para OCmd_Prog, habilitar el botón de HMI.
ORdy_Reset	BOOL	1 = Una condición de alarma enclavada o restringida está lista para ser restablecida.
ORdy_ResetAckAll	BOOL	1 = Una condición de alarma enclavada o restringida está lista para el restablecimiento o confirmación.
ORdy_SpeedRef	BOOL	1 = Listo para OSet_SpeedRef, habilitar campo de entrada de datos.
ORdy_StartFwd	BOOL	1 = Listo para OCmd_StartFwd, habilitar botón de HMI.
ORdy_StartRev	BOOL	1 = Listo para OCmd_StartRev, habilitar botón de HMI.
ORdy_Stop	BOOL	1 = Listo para OCmd_Stop, habilitar botón de HMI.
ORdy_Unlock	BOOL	1 = Listo para OCmd_Unlock, habilitar el botón de HMI.
Sts_FaultDesc	STRING	Descripción del fallo del controlador del motor, búsqueda desde el último código de fallo.

Miembros InOut públicos	Tipo de datos	Visibilidad predeterminada del FBD	Cableado FBD requerido	Uso	Descripción
Ref_Ctrl_Set	RAC_ITF_DVC_PWRVELOCITY_SET	Visible	Requerido	InOut	Interfaz de ajustes del objeto del dispositivo de automatización de velocidad.
Ref_Ctrl_Cmd	RAC_ITF_DVC_PWRVELOCITY_CMD	Visible	Requerido	InOut	Interfaz de comando del objeto del dispositivo de automatización de velocidad.
Ref_Ctrl_Sts	RAC_ITF_DVC_PWRVELOCITY_STS	Visible	Requerido	InOut	Interfaz de estado del objeto del dispositivo de automatización de velocidad.
BusObj	BUS_OBJ	Visible	Requerido	InOut	Componente de bus.
Ref_FaultCodeList	RAC_CODE_DESCRIPTION[1]	Visible	Requerido	InOut	Tabla de búsqueda de Código de fallo a Descripción del fallo para el controlador de motor inteligente.

Miembros	Tipo de datos	Descripción
InhibitCmd	BOOL	1 = Inhibir comandos de usuario de orígenes externos, 0 = Permitir comandos.
InhibitSet	BOOL	1 = Inhibir las configuraciones de usuario de orígenes externos, 0 = Permitir configuración.
Velocidad (Speed)	REAL	Referencia de velocidad (Hz). Válido = de 0,0 a frecuencia máxima del variador.

Miembros	Tipo de datos	Descripción
bCmd	INT	Comandos (superposición de bits):
Physical	BOOL	Operar como dispositivo físico.
Virtual	BOOL	Operar como un dispositivo virtual.
ResetWarn	BOOL	Restablecer el estado de advertencia.
ResetFault	BOOL	Restablecer el estado de fallo.
Activate	BOOL	Activar la estructura de potencia de salida.
Deactivate	BOOL	Desactivar la estructura de potencia de salida.
CmdDir	BOOL	Seleccionar dirección: 0 = Avance, 1 = Retroceso.

Miembros	Tipo de datos	Descripción
eState	DINT	Estado enumerado del objeto del dispositivo: 0 = No utilizado, 1 = Inicializando, 2 = Desconectado, 3 = Desconectando, 4 = Conectando, 5 = Inactivo, 6 = Configurando, 7 = Disponible.
FirstWarning	RAC_ITF_EVENT	Primera advertencia.
FirstFault	RAC_ITF_EVENT	Primer fallo.
eCmdFail	DINT	Código de fallo de comando enumerado.
Velocidad (Speed)	REAL	Velocidad real (Hz).
bSts	INT	Estado (superposición de bits):
Physical	BOOL	1 = Funcionando como dispositivo físico.
Virtual	BOOL	1 = Funcionando como un dispositivo virtual.
Connected	BOOL	1 = Conectado y en comunicación.
Available	BOOL	1 = El dispositivo está configurado y se puede operar.
Advertencia	BOOL	1 = El dispositivo tiene una advertencia.
Fallado	BOOL	1 = El dispositivo tiene fallos.
Ready	BOOL	1 = El dispositivo está listo para activarse.
Active	BOOL	1 = El dispositivo está activo (estructura de potencia activa, variador en ejecución).
Velocidad Cero	BOOL	1 = El motor está en velocidad cero (sin rotar).
ObjCtrl	BOOL	0 = El objeto tiene el control de este dispositivo, 1 = el objeto no tiene el control de este dispositivo (por ejemplo, el HIM local o E/S (I/O) tiene el control).
CmdDir	BOOL	Dirección comandada: 1 = Retroceso, 0 = Avance
ActDir	BOOL	Dirección real (rotación): 1 = Retroceso, 0 = Avance
Acelerar	BOOL	1 = El motor está acelerando.
Desaceleración	BOOL	1 = El motor está desacelerando.
AtSpeed	BOOL	1 = La velocidad real del motor ha alcanzado la referencia de velocidad.

Miembros	Tipo de datos	Descripción
Inp_Cmd	DINT	Entrada para afirmar los comandos
Out_Cmd	DINT	Comandos resultantes
Inp_CmdLLH	DINT	Entrada de comandos de nivel normalmente alto
Out_CmdLLH	DINT	Comandos altos de nivel de línea resultantes
Inp_Sts	DINT	Entrada para afirmar los estados
Out_Sts	DINT	Estado resultante
Inp_CmdAck	DINT	Entrada para afirmar una confirmación de comando
Out_CmdAck	DINT	Confirmaciones de comandos resultantes
Inp_SeverityMax	DINT	Entrada: gravedad de alarma máxima
Out_SeverityMax	DINT	Resultantes de la gravedad de alarma máxima
Cfg_CmdMask	DINT	Máscara de propagación para los comandos
Cfg_CmdLLHMask	DINT	Máscara de propagación para los comandos altos de nivel de línea
Cfg_StsMask	DINT	Máscara de propagación para el estado
Ref_Index	DINT	Índice de matriz de bus

Miembros	Tipo de datos	Descripción
Código	DINT	Código para el que se buscará la descripción.
Desc	STRING	Descripción para un código determinado.

Miembros	Tipo de datos	Descripción
Tipo	DINT	Tipo de evento: 1 = Estado, 2 = Advertencia, 3 = Fallo, 4 ... n = Usuario.
ID	DINT	ID de evento que puede definir el usuario.
Categoría	DINT	Categoría definible por el usuario (eléctrica, mecánica, materiales, utilidad, etc.).
Action	DINT	Código de acción de evento que puede definir el usuario.
Value	DINT	Valor de evento o código de fallo que puede definir el usuario.
Mensaje	STRING	Texto del mensaje de evento.
EventTime_L	LINT	Sello de hora (Timestamp) del evento (formato de microsegundos de 64 bits).
EventTime_D	DINT[7]	Sello de hora (Timestamp) de evento (año, mes, día, hora, minuto, segundo, microsegundo formato).

Miembro	Nombre de alarma	Descripción
Sts_FailToStart	Alm_FailToStart	El variador no pudo iniciarse dentro del tiempo asignado se comandó el inicio.
Sts_FailToStop	Alm_FailToStop	El variador no se pudo detener dentro del tiempo asignado cuando se le comandó la parada.
Sts_IntlkTrip	Alm_IntlkTrip	El variador se ha detenido por un enclavamiento incorrecto.
Sts_IOFault	Alm_IOFault	Fallo en la comunicación del variador con el controlador.
Sts_DriveFault	Alm_DriveFault	El variador de velocidad variable informa de que tiene una condición de fallo.

Aumenta la alarma Fallo al iniciar cuando el variador recibe el comando de iniciarse pero no se recibe retroalimentación de ejecución dentro del tiempo de fallo configurado.
Aumenta la alarma Fallo a detener cuando el variador tiene el comando de detenerse, pero la retroalimentación de ejecución no desciende dentro del tiempo de fallo configurado.
Se activa la alarma de Activación de enclavamiento cuando el motor está en funcionamiento y una condición de enclavamiento incorrecto causa que el motor se detenga. Si los enclavamientos no se han evitado, la condición incorrecta de un enclavamiento evitable o de un enclavamiento no evitable inicia una activación del enclavamiento. Si se evitan los enclavamientos, solo una condición incorrecta de un enclavamiento no evitable inicia una activación de enclavamiento.
Aumenta la alarma de fallo de E/S (I/O) cuando se pierde la comunicación de E/S (I/O) con el variador de velocidad variable. En la interfaz del dispositivo de velocidad de alimentación, esto se detecta cuando el bit Ref_Ctrl_Sts.Connected pasa a falso (a 0). En el caso de la interfaz de señal discreta, que se utiliza cuando Ref_Ctrl_Sts es NULO (NULL), esto se detecta cuando Inp_IOFault se vuelve verdadero (a 1).
Aumenta la alarma de fallo del variador cuando el variador informa de una condición de variador con fallo. En el caso de la interfaz del dispositivo de velocidad de potencia, esto se detecta cuando el bit Ref_Ctrl_Sts.Faulted pasa a verdadero (a 1). En el caso de la interfaz de señal discreta, que se utiliza cuando Ref_Ctrl_Sts es NULO (NULL), esto se detecta cuando Inp_Faulted se vuelve verdadero (a 1).

Condición/estado	Acción realizada
Pre-escaneado	Cualquier comando recibido antes del primer escaneo es descartado. El motor se desactiva y es tratado como si hubiera recibido la orden de detenerse.
Primera ejecución de instrucción	Cualquier comando recibido antes del primer escaneo es descartado. El estado del motor se evalúa y la instrucción se alinea con el estado actual del motor, como si se hubiera seleccionado el origen del comando de mano.
La condición de entrada de renglón es falsa	Se gestiona como si el motor hubiera sido puesto Fuera de Servicio por un comando. Las salidas del motor se desactivan y el origen del comando del motor se muestra como programa fuera de servicio en el HMI. Se han restablecido todas las alarmas. La condición de salida de renglón continúa como falsa.
La condición de entrada de renglón es verdadera	Establecer la condición de salida de renglón a condición de entrada de renglón. La instrucción se ejecuta.
Post-escaneado	La condición de salida de renglón se borra a falsa.

Condición/estado	Acción realizada
Pre-escaneado	Cualquier comando recibido antes del primer escaneo es descartado. El motor se desactiva y es tratado como si hubiera recibido la orden de detenerse.
Primera ejecución de instrucción	Cualquier comando recibido antes del primer escaneo es descartado. El estado del motor se evalúa y la instrucción se alinea con el estado actual del motor, como si se hubiera seleccionado el origen del comando de mano.
Primer escaneado de instrucción	Consulte la primera ejecución de la instrucción en la tabla Diagrama de bloque de funciones.
EnableIn es falso	Se gestiona como si el motor hubiera sido puesto Fuera de Servicio por un comando. Las salidas del motor se desactivan y el origen del comando del motor se muestra como programa fuera de servicio en el HMI. Se han restablecido todas las alarmas. EnableOut se establece como falso.
EnableIn es verdadero	El valor de EnableOut se establece en verdadero. La instrucción se ejecuta.
Post-escaneado	Los bits EnableIn y EnableOut se establecen en falsos.

Condición/estado	Acción realizada
Pre-escaneado	Consulte Pre-escaneado en la tabla Diagrama de bloque de funciones.
Primera ejecución de instrucción	Consulte la primera ejecución de la instrucción en la tabla Diagrama de bloque de funciones.
EnableIn es verdadero	Consultar EnableIn es verdadero en la tabla Diagrama de bloque de funciones.
Post-escaneado	Consulte Post-escaneado en la tabla Diagrama de bloque de funciones.
