Procesar dosificación (Process Dosing, PDOSE)

Esta información se aplica a los controladores CompactLogix 5380P, ControlLogix 5580P y ControlLogix 5590P.
La instrucción Procesar dosificación (Process Dosing, PDOSE) controla la adición de un ingrediente que utiliza un medidor de flujo o una báscula para medir la cantidad del ingrediente agregado. El medidor de flujo puede proporcionar un caudal analógico, una cantidad analógica (total) o un conteo de pulsos con rollover. Si se utiliza un medidor de flujo que genera pulsos, se debe utilizar una tarjeta de conteo para determinar el conteo de pulsos (o frecuencia). Esta instrucción está diseñada para funcionar bien con el módulo 1756-HSC (contador de alta velocidad) o 1756-CFM (caudalímetro configurable). La báscula puede estar en el tanque receptor e indicar un aumento en el peso, o en el surtidor e indicar una pérdida de peso. La báscula puede ser conectada mediante una entrada analógica, una red del dispositivo u otra conexión.
Utilice la instrucción PDOSE para:
  • Proporcionar entradas para el régimen (régimen de flujo o cantidad por tiempo) y la cantidad (total o conteo de pulsos).
  • Utilizar un conteo de pulsos como variable de proceso (process variable, PV) de cantidad, con un conteo de rollover configurable.
    IMPORTANTE: Se debe utilizar una tarjeta de conteo de pulsos con un caudalímetro que genere pulsos.
  • Totalizar la PV del régimen de flujo para determinar la cantidad suministrada en caso que el medidor de flujo proporcione una señal de régimen pero sin la cantidad.
  • Calcular el régimen de flujo de acuerdo a la cantidad diferenciándolo del tiempo cuando el medidor proporcione un conteo total o un conteo de pulsos, pero sin el régimen. Si el régimen de PV se calcula a partir de una cantidad de entrada, la instrucción PDOSE utiliza un filtro de retardo de primer orden en la señal de la PV del régimen calculada para reducir el impacto de la fluctuación, el tiempo de escaneado, el error de cuantificación o el ruido de la señal de entrada.
  • Proporcionar una función de corte por régimen bajo que se utiliza para ignorar los valores del régimen de flujo cercanos a cero para lidiar con ruidos o con un error de calibración cero en la señal del régimen.
  • Utilizar un medidor de flujo con totalizador integrado. Envía el comando borrar totalizador al medidor de flujo y comprueba el restablecimiento del total del medidor de flujo.
  • Proporcionar salidas para controlar equipos asociados, como bombas y válvulas, para iniciar y detener el flujo.
  • Monitorizar el estado de un equipo controlado, como bombas y válvulas.
  • Monitorizar el estado de la comunicación de entrada del régimen o de la cantidad y proporciona indicaciones de una PV de régimen incierta o incorrecta.
  • Proporcionar una entrada de programa o de operador de una cantidad a entregar (punto de ajuste) y calcular la cantidad que queda por entregar y el porcentaje completo durante la entrega.
  • Proporcionar una entrada de programa o de operador de límites de tolerancia alta y baja. Permite que el programa o el operador inicien una comprobación de tolerancia luego de que la entrega se haya completado. Muestra una advertencia si se encuentra en el límite inferior de la tolerancia y permite al operador agregar flujo para compensar la escasez. El incremento se puede configurar como un incremento temporizado o como una función de avance lento del operador. Proporciona una alarma si se encuentra en el límite superior de la tolerancia e inhibe un flujo adicional.
  • Cambiar automáticamente a un régimen de flujo de goteo reducido menor a medida que la cantidad suministrada se aproxima al punto de ajuste. Proporciona una entrada de programa o de operador de la cantidad de goteo. Proporciona salidas de ejecución, de goteo y detención al equipo controlado.
  • Usar un valor de Punto de ajuste inferior (preact) para detener el flujo y considerar el material que se encuentra en la tubería, el tiempo que necesita el equipo para frenar y los retardos en la medición, el escaneado, la comunicación, etc. Proporciona una entrada de programa o de operador del valor de preact. Proporciona una corrección de Punto de ajuste inferior (preact) automática y opcional a partir del error de la entrega cuando se comprueba la tolerancia. La corrección automática permite a la preactividad conocer el valor correcto a lo largo del tiempo.
  • Utilizar la instrucción Procesar origen de comando (PCMDSRC) estándar para proporcionar la propiedad para la entrada de la configuración y la aceptación de comandos.
  • Proporcionar un escalamiento lineal del valor del peso de entrada desde unidades de tarjeta de entrada sin procesar a unidades de visualización de ingeniería.
  • Proporcionar un cálculo del régimen de cambio de peso (diferenciación con respecto al tiempo) para generar un régimen de flujo inferido. El régimen calculado se filtra y tiene un corte bajo, de modo que el régimen se reporta con valor cero cuando el cambio de peso solo es consecuencia de ruido en la señal de peso de entrada.
  • Proporcionar salidas para controlar equipos asociados, como bombas y válvulas, para iniciar y detener el flujo. El operador o el programa pueden iniciar la adición de ingredientes, luego pausarla y reanudarla según sea necesario.
  • Monitorizar el estado de un equipo controlado, como bombas y válvulas. El flujo se detiene y se activa una alarma si el equipo tiene un fallo o si el equipo no responde como fue solicitado por el comando.
  • Monitorizar la calidad de la entrada de la PV de peso y el estado de comunicación. Indica si la PV de peso es incorrecta o incierta. El flujo se detiene y se activa una alarma por una PV incorrecta o por una pérdida de comunicación.
  • Proporcionar una función de supervisión continua que permita realizar una supervisión continua sin que sea necesario establecer un SP.
Idiomas disponibles

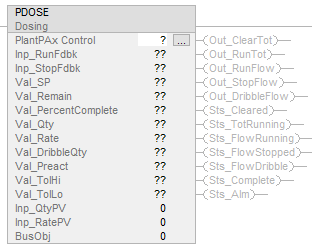

Diagrama de lógica de escalera
PDOSE_avail_ladder

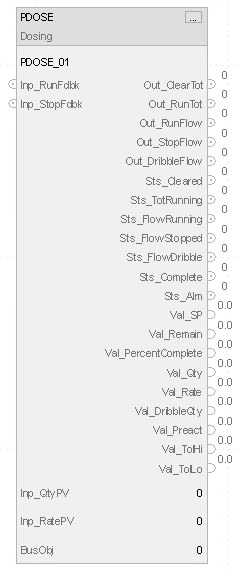

Diagrama de bloque de funciones
PDOSE_avail_FBD
Texto estructurado
PDOSE (PDOSE tag, Inp_QtyPV, Inp_RatePV, BusObj);
Operandos
IMPORTANTE: Puede ocurrir un funcionamiento inesperado si:
  • Los operandos de etiqueta de salida se sobrescriben.
  • Los miembros de un operando de estructura se sobrescriben.
  • A no ser que se especifica, los operandos de estructura son compartidos por varias instrucciones.
Existen reglas de conversión de datos para utilizar diversos tipos de datos numéricos en una instrucción. Consulte Conversiones de datos.
Operandos de configuración
Operando
Tipo
Formato
Descripción
PlantPAx Control
P_DOSING
etiqueta
Estructura de datos requerida para el funcionamiento adecuado de la instrucción.
Inp_QtyPV
REAL
etiqueta
Cantidad procedente de la báscula o del medidor de flujo (EU o conteo de pulsos).
Inp_RatePV
REAL
etiqueta
Régimen de flujo procedente del medidor de flujo (EU/Hora, ver Cfg_RateTime).
BusObj
BUS_OBJ
etiqueta
Componente de bus.
Estructura de P_DOSING
Los miembros públicos son miembros de etiqueta estándar y visible que son accesibles mediante programación. Los miembros privados y ocultos se usan en las plantillas de HMI y no son accesibles mediante programación. Los miembros privados se muestran en tablas independientes luego de los miembros públicos.
Miembros de entrada pública
Tipo de datos
Visibilidad predeterminada del FBD
Cableado FBD requerido
Uso
Descripción
EnableIn
BOOL
No visible
No requerido
Entrada
Habilitar entrada - Parámetro definido por el sistema
El valor predeterminado es verdadero.
Inp_InitializeReq
BOOL
No visible
No requerido
Entrada
1 = Solicita la inicialización de la instrucción. Normalmente, la instrucción se inicializa en la primera ejecución de la instrucción. Utilizar esta solicitud cuando se necesite reinicializar. La instrucción borra este operando automáticamente.
El valor predeterminado es verdadero.
Inp_OwnerCmd
DINT
No visible
No requerido
Entrada
Comando del dispositivo Propietario. 0 = Ninguno, Inp_OwnerCmd.10 = Bloqueo de operador, Inp_OwnerCmd.11 = Desbloqueo de operador, Inp_OwnerCmd.12 = Bloqueo de programa, Inp_OwnerCmd.13 = Desbloqueo de programa, Inp_OwnerCmd.14 = Adquirir mantenimiento, Inp_OwnerCmd.15 = Liberar mantenimiento, Inp_OwnerCmd.16 = Adquirir externo, Inp_OwnerCmd.17 = Liberar externo.
El valor predeterminado es 0.
Inp_RatePVBad
BOOL
No visible
No requerido
Entrada
1 = Calidad de entrada de la PV del régimen = Incorrecta (fallo).
El valor predeterminado es falso.
Inp_RatePVUncertain
BOOL
No visible
No requerido
Entrada
1 = Calidad de entrada de la PV del régimen = Incierta.
El valor predeterminado es falso.
Inp_QtyPVBad
BOOL
No visible
No requerido
Entrada
1 = Calidad de entrada de la PV de cantidad = Incorrecta (fallo).
El valor predeterminado es falso.
Inp_QtyPVUncertain
BOOL
No visible
No requerido
Entrada
1 = Calidad de entrada de la PV de cantidad = Incierta.
El valor predeterminado es falso.
Inp_RunFdbk
BOOL
Visible
No requerido
Entrada
1 = El equipo controlado está entregando (en ejecución).
El valor predeterminado es falso.
Inp_DribbleFdbk
BOOL
No visible
No requerido
Entrada
1 = El equipo controlado está entregando durante el goteo.
El valor predeterminado es falso.
Inp_StopFdbk
BOOL
Visible
No requerido
Entrada
1 = Se confirma que el equipo controlado está detenido.
El valor predeterminado es falso.
Inp_CtrldEqpFault
BOOL
No visible
No requerido
Entrada
Objeto de equipo controlado o estado de E/S (I/O) 0 = Correcto, 1 = Fallo.
El valor predeterminado es falso.
Inp_Reset
BOOL
No visible
No requerido
Entrada
1 = Restablecer los enclavamientos de restricción y las alarmas borradas.
El valor predeterminado es falso.
Inp_eRatePVSrcQ
SINT
No visible
No requerido
Entrada
Origen y calidad de la señal del régimen de flujo (enumerado):
0=Correcto, en directo, correcto confirmado 1=Correcto, en directo, se asume correcto
2 = Correcto, sin retroalimentación, se asume correcto 8 = Prueba, virtualizada
9=Prueba, lazo invertido
10=Prueba, introducida manualmente 16=Incierto, en directo, especificación desactivada 17=Incierto, sustituido en el dispositivo o bus
18=Incierto, sustituido en la instrucción
19=Incierto, usando el último correcto conocido 20=Incierto, usando el valor de reemplazo 32=Incorrecto, fallo de señal
33=Incorrecto, fallo de canal
34=Incorrecto, fallo del módulo o de la comunicación
35=Incorrecto, configuración inválida.
El valor predeterminado es 0.
Inp_eRatePVNotify
Estado de prioridad y confirmación de la alarma del objeto de la PV del régimen.
0 = No en la alarma, confirmado,
1 = No en la alarma, no confirmada o se requiere restablecimiento,
2 = Alarma de gravedad baja, confirmada,
3 = Alarma de gravedad baja, no confirmada,
4 = Alarma de gravedad media, confirmada,
5 = Alarma de gravedad media, no confirmada,
6 = Alarma de gravedad alta, confirmada,
7 = Alarma de gravedad alta, no confirmada,
8 = Alarma de gravedad urgente, confirmada,
9 = Alarma de gravedad urgente, no confirmada.
El valor predeterminado es 0.
Inp_eQtyPVSrcQ
SINT
No visible
No requerido
Entrada
Origen y calidad de la señal de cantidad (enumerado):
0= Correcto, en directo, correcto confirmado
1=Correcto, en directo, se asume correcto
2=Correcto, sin retroalimentación, se asume correcto
8=Prueba, virtualizada
9=Prueba, lazo invertido
10=Prueba, introducido manualmente
16=Incierto, en directo, especificación desactivada
17=Incierto, sustituido en el dispositivo o en el bus
18=Incierto, sustituido en la instrucción
19=Incierto, usando el último valor correcto conocido
20=Incierto, usando el valor de reemplazo
32=Incorrecto, fallo de señal
33=Incorrecto, fallo de canal
34=Incorrecto, fallo del módulo o de la comunicación
35=Incorrecto, configuración inválida.
El valor predeterminado es 0.
Inp_eQtyPVNotify
SINT
No visible
No requerido
Entrada
Estado de prioridad y confirmación de la alarma del objeto de la PV de cantidad.
0 = No en la alarma, confirmado,
1 = No en la alarma, no confirmada o se requiere restablecimiento,
2 = Alarma de gravedad baja, confirmada,
3 = Alarma de gravedad baja, no confirmada,
4 = Alarma de gravedad media, confirmada,
5 = Alarma de gravedad media, no confirmada,
6 = Alarma de gravedad alta, confirmada,
7 = Alarma de gravedad alta, no confirmada,
8 = Alarma de gravedad urgente, confirmada,
9 = Alarma de gravedad urgente, no confirmada.
El valor predeterminado es 0.
Inp_Hand
BOOL
No visible
No requerido
Entrada
1 = Adquirir mano (normalmente cableado local), 0 = Liberar mano.
El valor predeterminado es falso.
Inp_Ovrd
BOOL
No visible
No requerido
Entrada
1 = Adquirir anulación (lógica de programa de mayor prioridad), 0 = Liberar anulación.
El valor predeterminado es falso.
Inp_ExtInh
BOOL
No visible
No requerido
Entrada
1 = Inhibir adquisición de externo, 0 = Permitir adquisición de externo.
El valor predeterminado es falso.
Cfg_AllowDisable
BOOL
No visible
No requerido
Entrada
1 = Permitir al operador inhabilitar la alarma, 0 = No permitir al operador inhabilitar la alarma.
El valor predeterminado es falso.
Cfg_AllowShelve
BOOL
No visible
No requerido
Entrada
1 = Permitir al operador archivar la alarma, 0 = No permitir al operador archivar la alarma.
El valor predeterminado es falso.
Cfg_HasEqpFdbk
BOOL
No visible
No requerido
Entrada
1 = El equipo controlado proporciona retroalimentación de ejecución (goteo si se utiliza) y detención.
El valor predeterminado es falso.
Cfg_UseEqpFdbk
BOOL
No visible
No requerido
Entrada
1 = Usar retroalimentación de ejecución / goteo / detención, 0 = Asumir el estado del equipo.
El valor predeterminado es falso.
Cfg_HasDribble
BOOL
No visible
No requerido
Entrada
1 = Frenar hasta goteo antes de completarse, 0 = Ejecutar flujo completo hasta completarse.
El valor predeterminado es falso.
Cfg_HasRatePVNav
BOOL
No visible
No requerido
Entrada
1 = Indica a HMI que un objeto analógico (pai, etc.) se utiliza para Inp_RatePV.
El valor predeterminado es falso.
Cfg_HasMonitoring
BOOL
No visible
No requerido
Entrada
1 = Permite la monitorización continua sin necesidad de puntos de ajuste.
El valor predeterminado es falso.
Cfg_HasMoreObj
BOOL
No visible
No requerido
Entrada
1 = Indica al HMI que un objeto con más información está disponible.
El valor predeterminado es falso.
Cfg_HasQtyPVNav
BOOL
No visible
No requerido
Entrada
1 = Indica a HMI que un objeto analógico (pai, etc.) se utiliza para Inp_QtyPV.
El valor predeterminado es falso.
Cfg_AutoAdjPreact
BOOL
No visible
No requerido
Entrada
1 = Habilitar el ajuste automático del Punto de ajuste inferior (preact) después de cada entrega.
El valor predeterminado es falso.
Cfg_LossInQty
BOOL
No visible
No requerido
Entrada
1 = El flujo reduce la cantidad (transferencia de salida), 0 = El flujo aumenta la cantidad (transferencia de entrada).
El valor predeterminado es falso.
Cfg_SetTrack
BOOL
No visible
No requerido
Entrada
1 = Cuando el propietario es programa, la configuración del operador hace un seguimiento de la configuración del programa. Cuando el propietario es operador, la configuración del programa realiza un seguimiento de las configuraciones del operador y las entradas virtuales coinciden con los valores de salida (las transiciones no tienen perturbaciones), 0 = Sin seguimiento.
El valor predeterminado es verdadero.
Cfg_ShedOnEqpFault
BOOL
No visible
No requerido
Entrada
1 = Detiene la entrega y la alarma durante fallo de equipo; 0 = Solo alarma durante fallo de equipo.
El valor predeterminado es verdadero.
Cfg_HasOper
BOOL
No visible
No requerido
Entrada
1 = Existe un operador (desbloqueado), se puede seleccionar.
El valor predeterminado es verdadero.
Cfg_HasOperLocked
BOOL
No visible
No requerido
Entrada
1 = Existe un operador bloqueado, se puede seleccionar.
El valor predeterminado es verdadero.
Cfg_HasProg
BOOL
No visible
No requerido
Entrada
1 = Existe un programa (desbloqueado), se puede seleccionar.
El valor predeterminado es verdadero.
Cfg_HasProgLocked
BOOL
No visible
No requerido
Entrada
1 = Existe un programa bloqueado, se puede seleccionar.
El valor predeterminado es verdadero.
Cfg_HasExt
BOOL
No visible
No requerido
Entrada
1 = Existe un externo, se puede seleccionar.
El valor predeterminado es falso.
Cfg_HasMaint
BOOL
No visible
No requerido
Entrada
1 = Existe un mantenimiento, se puede seleccionar.
El valor predeterminado es verdadero.
Cfg_OvrdOverLock
BOOL
No visible
No requerido
Entrada
1 = La anulación reemplaza al bloqueo de programa/operador, 0 = No se anula el bloqueo.
El valor predeterminado es verdadero.
Cfg_ExtOverLock
BOOL
No visible
No requerido
Entrada
1 = El externo reemplaza al bloqueo de programa/operador, 0 = No se anula el bloqueo.
El valor predeterminado es falso.
Cfg_ProgPwrUp
BOOL
No visible
No requerido
Entrada
1 = Se enciende en programa, 0 = Se enciende en operador.
El valor predeterminado es falso.
Cfg_ProgNormal
BOOL
No visible
No requerido
Entrada
Origen normal: 1 = Programa si no hay solicitudes, 0 = Operador si no hay solicitudes.
El valor predeterminado es falso.
Cfg_PCmdPriority
BOOL
No visible
No requerido
Entrada
Prioridad de comando. 1 = Los comandos de programa tienen prioridad, 0 = Los comandos de operador tienen prioridad.
El valor predeterminado es falso.
Cfg_PCmdProgAsLevel
BOOL
No visible
No requerido
Entrada
1 = PCmd_Prog utilizado como nivel.
El valor predeterminado es falso.
Cfg_PCmdLockAsLevel
BOOL
No visible
No requerido
Entrada
1 = PCmd_Lock utilizado como nivel (1 = Bloquear, 0 = Desbloquear).
El valor predeterminado es falso.
Cfg_ExtAcqAsLevel
BOOL
No visible
No requerido
Entrada
1 = XCmd_Acq utilizado como nivel (1 = Adquirir, 0 = Liberar).
El valor predeterminado es falso.
Cfg_AutoAdjPercent
REAL
No visible
No requerido
Entrada
Porcentaje de error de entrega para ajustar automáticamente el Punto de ajuste inferior (preact). Válido = de 0,0 a 100,0 (%)
El valor predeterminado es 10,0.
Cfg_CountsPerEU
REAL
No visible
No requerido
Entrada
Número de conteos en Inp_QtyPV que equivalen a 1,0 unidad de ingeniería. Válido = de 0,0 a flotante positivo máximo.
El valor predeterminado es 1,0.
Cfg_EUQtyMult
REAL
No visible
No requerido
Entrada
Régimen para el multiplicador de Unidades de ingeniería de cantidad (por ejemplo, de gal a bbl.). Válido = de 0,0 a flotante positivo máximo.
El valor predeterminado es 1,0.
Cfg_BumpTime
REAL
No visible
No requerido
Entrada
Tiempo de sacudida (llenado hasta el tope manual). Válido = de 0,0 a 2147483,0 segundos.
El valor predeterminado es 0,0.
Cfg_ClearPulseTime
REAL
No visible
No requerido
Entrada
Tiempo para enviar un pulso a Out_ClearTot para borrar el totalizador externo. Válido = de 0,0 a 2147483,0 segundos.
El valor predeterminado es 1,0.
Cfg_FaultTime
REAL
No visible
No requerido
Entrada
Tiempo para que la retroalimentación del equipo siga a la salida antes de un fallo. Válido = de 0,0 a 2147483,0 segundos.
El valor predeterminado es 10,0.
Cfg_HiFlowRateLim
REAL
No visible
No requerido
Entrada
Límite de la alarma de régimen de flujo alto. Válido = de 0,0 a flotante positivo máximo.
El valor predeterminado es 3,40E+38.
Cfg_LoFlowRateLim
REAL
No visible
No requerido
Entrada
Límite de la alarma de régimen de flujo bajo. Válido = de 0,0 a flotante positivo máximo.
El valor predeterminado es 0,0.
Cfg_LoRateCutoff
REAL
No visible
No requerido
Entrada
Régimen por debajo del cual se debe reportar flujo cero (Inp_RatePV en unidades de ingeniería/tiempo, consulte Cfg_RateTime). Válido = de 0,0 a flotante positivo máximo.
El valor predeterminado es 0,0.
Cfg_MaxQty
REAL
No visible
No requerido
Entrada
Cantidad máxima permitida para entregar (punto de ajuste). Válido = de 0,0 a flotante positivo máximo.
El valor predeterminado es 1,50E+38.
Cfg_RateFiltTimeConst
REAL
No visible
No requerido
Entrada
Constante de tiempo de filtro (seg) para el régimen calculado. Válido = de 0,0 a 2147483,0 segundos.
El valor predeterminado es 0,1.
Cfg_RateTime
REAL
No visible
No requerido
Entrada
Base de tiempo del índice de cambio (segundos), usar 1,0 para unidades/segundo, 60,0 para unidades/minuto, 3.600,0 para unidades/hora y 86.400,0 para unidades/día. Válido = cualquier punto flotante mayor que cero.
El valor predeterminado es 1,0
Cfg_Rollover
REAL
No visible
No requerido
Entrada
Rollover de cantidad (por ejemplo, conteo máximo para entrada de pulsos). Válido = de 0,0 a flotante positivo máximo.
El valor predeterminado es 0,0.
Cfg_SettleTime
REAL
No visible
No requerido
Entrada
Tiempo para permitir que el flujo se detenga antes de habilitar la comprobación de tolerancia. Válido = de 0,0 a 2147483,0 segundos.
El valor predeterminado es 1,0.
Cfg_VirtualRate
REAL
No visible
No requerido
Entrada
Régimen al que se debe entregar cuando se ejecuta en modo virtual (Unidades de ingeniería/tiempo de régimen). Válido = de 0,0 a flotante positivo máximo.
El valor predeterminado es 1,0.
Cfg_VirtualDribbleRate
REAL
No visible
No requerido
Entrada
Régimen al que se debe realizar el goteo cuando se ejecuta en modo virtual (Unidades de ingeniería/tiempo de régimen). Válido = de 0,0 a flotante positivo máximo.
El valor predeterminado es 0,1.
Cfg_eKeepSP
SINT
No visible
No requerido
Entrada
Propiedad del punto de ajuste (enumeración): 0 = sigue a CmdSrc, 1 = Operador, 2 = Programa, 3 = Externo.
El valor predeterminado es 0.
Cfg_eKeepStart
SINT
No visible
No requerido
Entrada
Propiedad de los comandos de inicio (enumeración): 0 = sigue a CmdSrc, 1 = Operador, 2 = Programa, 3 = Externo.
El valor predeterminado es 0.
Cfg_eKeepTol
SINT
No visible
No requerido
Entrada
Comandos de propiedad de la tolerancia (enumeración): 0 = sigue a CmdSrc, 1 = Operador, 3 = Externo.
El valor predeterminado es 0.
Cfg_eKeepDribblePreact
SINT
No visible
No requerido
Entrada
Propiedad de goteo\preactividad (enumeración): 0 = sigue a CmdSrc, 1 = Operador, 2 = Programa, 3 = Externo.
El valor predeterminado es 0.
Cfg_HasHistTrend
SINT
No visible
No requerido
Entrada
Tiene tendencia histórica. Esto permite la navegación a la plantilla de tendencia histórica del dispositivo desde el HMI. Valor de 0 = Sin tendencia histórica externa, 1 = Tendencia histórica de registro de datos, 2 = Tendencia histórica de Historian.
El valor predeterminado es 0.
Cfg_QtyDecPlcs
SINT
No visible
No requerido
Entrada
Número de posiciones decimales para la visualización de la cantidad. Válido = 0,1,2,3,4,5,6.
El valor predeterminado es 2.
Cfg_RateDecPlcs
SINT
No visible
No requerido
Entrada
Número de posiciones decimales para la visualización del régimen. Válido = 0,1,2,3,4,5,6.
El valor predeterminado es 2.
Cfg_CnfrmReqd
SINT
No visible
No requerido
Entrada
Se requiere confirmación del Comando de operador. Representa el tipo de confirmación de comando requerido.
0 = Ninguno,
1 = Se requiere confirmación de comando,
2 = Se requiere una firma electrónica del ejecutante,
3 = Se requiere la firma electrónica del ejecutor y del aprobador.
El valor predeterminado es 0.
PCmd_Bump
BOOL
No visible
No requerido
Entrada
Comando de programa para realizar una entrega con perturbaciones si se encuentra en el límite inferior de la tolerancia. La instrucción borra este operando automáticamente.
El valor predeterminado es falso.
PCmd_ClearTot
BOOL
No visible
No requerido
Entrada
Comando de programa para borrar la cantidad del totalizador. La instrucción borra este operando automáticamente.
El valor predeterminado es falso.
PCmd_StartTot
BOOL
No visible
No requerido
Entrada
Comando de programa para iniciar el totalizador. La instrucción borra este operando automáticamente.
El valor predeterminado es falso.
PCmd_StopTot
BOOL
No visible
No requerido
Entrada
Comando de programa para detener el totalizador. La instrucción borra este operando automáticamente.
El valor predeterminado es falso.
PCmd_StartFlow
BOOL
No visible
No requerido
Entrada
Comando de programa para iniciar la entrega. La instrucción borra este operando automáticamente.
El valor predeterminado es falso.
PCmd_StopFlow
BOOL
No visible
No requerido
Entrada
Comando de programa para detener/pausar la entrega. La instrucción borra este operando automáticamente.
El valor predeterminado es falso.
PCmd_CheckTol
BOOL
No visible
No requerido
Entrada
Comando de programa para comprobar tolerancias. La instrucción borra este operando automáticamente.
El valor predeterminado es falso.
PCmd_Lock
BOOL
No visible
No requerido
Entrada
Comando de programa para bloquear el programa (inhabilitar al operador). La instrucción borra este operando automáticamente si Cfg_PCmdLockAsLevel = 0.
El valor predeterminado es falso.
PCmd_Normal
BOOL
No visible
No requerido
Entrada
Comando de programa para seleccionar el origen de comando Normal (operador o programa). La instrucción borra este operando automáticamente.
El valor predeterminado es falso.
PCmd_Oper
BOOL
No visible
No requerido
Entrada
Comando de programa para seleccionar el operador (de programa a operador). La instrucción borra este operando automáticamente.
El valor predeterminado es falso.
PCmd_Prog
BOOL
No visible
No requerido
Entrada
Comando de programa para seleccionar el programa (de operador a programa). La instrucción borra este operando automáticamente.
El valor predeterminado es falso.
PCmd_Unlock
BOOL
No visible
No requerido
Entrada
Comando de programa para desbloquear programa (permitir que se pueda adquirir el operador). La instrucción borra este operando automáticamente.
El valor predeterminado es falso.
PCmd_Reset
BOOL
No visible
No requerido
Entrada
Comando de programa para restablecer todas las alarmas que requieren que se restablezcan. La instrucción borra este operando automáticamente.
El valor predeterminado es falso.
PCmd_Virtual
BOOL
No visible
No requerido
Entrada
Comando de programa para seleccionar la operación virtual (virtualizada). La instrucción borra este operando automáticamente.
El valor predeterminado es falso.
PCmd_Physical
BOOL
No visible
No requerido
Entrada
Comando de programa para seleccionar la operación física (no virtualizada). La instrucción borra este operando automáticamente.
El valor predeterminado es falso.
PSet_Owner
DINT
No visible
No requerido
Entrada
El propietario del programa solicita el ID (distinto a cero) o su liberación (cero).
El valor predeterminado es 0.
PSet_DribbleQty
REAL
No visible
No requerido
Entrada
Configuración de programa de la cantidad para el goteo (Unidades de ingeniería). Válido = de 0,0 a flotante positivo máximo.
El valor predeterminado es 0,0.
PSet_Preact
REAL
No visible
No requerido
Entrada
Configuración de programa de la cantidad antes del total para detener el flujo (Unidades de ingeniería). Válido = de 0,0 a flotante positivo máximo.
El valor predeterminado es 0,0.
PSet_SP
REAL
No visible
No requerido
Entrada
Configuración de programa de la cantidad total para entregar en Unidades de ingeniería. Válido = de 0,0 a flotante positivo máximo.
El valor predeterminado es 0,0.
PSet_TolHi
REAL
No visible
No requerido
Entrada
Configuración de programa de límite de tolerancia alta (cantidad correcta > SP). Válido = de 0,0 a flotante positivo máximo.
El valor predeterminado es 0,0.
PSet_TolLo
REAL
No visible
No requerido
Entrada
Configuración de programa de límite de tolerancia baja (cantidad correcta < SP). Válido = de 0,0 a flotante positivo máximo.
El valor predeterminado es 0,0.
XCmd_Bump
BOOL
No visible
No requerido
Entrada
Comando externo para sacudir la entrega por debajo de la tolerancia. La instrucción borra este operando automáticamente.
El valor predeterminado es falso.
XCmd_ClearTot
BOOL
No visible
No requerido
Entrada
Comando externo para borrar la cantidad del totalizador. La instrucción borra este operando automáticamente.
El valor predeterminado es falso.
XCmd_StartTot
BOOL
No visible
No requerido
Entrada
Comando externo para iniciar el totalizador. La instrucción borra este operando automáticamente.
El valor predeterminado es falso.
XCmd_StopTot
BOOL
No visible
No requerido
Entrada
Comando externo para detener el totalizador. La instrucción borra este operando automáticamente.
El valor predeterminado es falso.
XCmd_StartFlow
BOOL
No visible
No requerido
Entrada
Comando externo para iniciar la entrega. La instrucción borra este operando automáticamente.
El valor predeterminado es falso.
XCmd_StopFlow
BOOL
No visible
No requerido
Entrada
Comando externo para detener/poner en pausa la entrega. La instrucción borra este operando automáticamente.
El valor predeterminado es falso.
XCmd_CheckTol
BOOL
No visible
No requerido
Entrada
Comando externo para comprobar tolerancias. La instrucción borra este operando automáticamente.
El valor predeterminado es falso.
XCmd_Reset
BOOL
No visible
No requerido
Entrada
Comando externo para borrar los enclavamientos de restricción y las alarmas borradas.
El valor predeterminado es falso.
XCmd_Acq
BOOL
No visible
No requerido
Entrada
Comando externo para adquirir la propiedad (de operador/programa/anulación/mantenimiento a externo). La instrucción borra este operando automáticamente si Cfg_ExtAcqAsLevel = 0.
El valor predeterminado es falso.
XCmd_Rel
BOOL
No visible
No requerido
Entrada
Comando externo para liberar la propiedad si Cfg_ExtAcqAsLevel = 0 (de externo a operador/programa/anulación/mantenimiento). La instrucción borra este operando automáticamente.
El valor predeterminado es falso.
XCmd_ResetAckAll
BOOL
No visible
No requerido
Entrada
Comando externo para confirmar y restablecer todas las alarmas y las condiciones enclavadas que se pierden. La instrucción borra este operando automáticamente.
El valor predeterminado es falso.
XSet_DribbleQty
REAL
No visible
No requerido
Entrada
Configuración de externo de cantidad de goteo (Unidades de ingeniería).
El valor predeterminado es 0,0.
XSet_Preact
REAL
No visible
No requerido
Entrada
Configuración de externo de la cantidad antes del total para detener el flujo (Unidades de ingeniería).
El valor predeterminado es 0,0.
XSet_SP
REAL
No visible
No requerido
Entrada
Configuración de externo de la cantidad total para entregar (Unidades de ingeniería).
El valor predeterminado es 0,0.
XSet_TolHi
REAL
No visible
No requerido
Entrada
Configuración externa de límite de tolerancia alta (cantidad correcta > SP).
El valor predeterminado es 0,0.
XSet_TolLo
REAL
No visible
No requerido
Entrada
Configuración externa de límite de tolerancia baja (cantidad correcta < SP).
El valor predeterminado es 0,0.
Miembros de salida públicos
Tipo de datos
Visibilidad predeterminada del FBD
Cableado FBD requerido
Uso
Descripción
EnableOut
BOOL
No visible
No requerido
Salida
Habilitar salida – Parámetro definido por el sistema
Out_ClearTot
BOOL
Visible
No requerido
Salida
1 = Restablecer el totalizador externo (por ejemplo, medidor de flujo del equipo integrado).
Out_RunTot
BOOL
Visible
No requerido
Salida
1 = Ejecutar totalizador externo (por ejemplo, medidor de flujo del equipo integrado).
Out_RunFlow
BOOL
Visible
No requerido
Salida
1 = Entregar con flujo máximo (rápido).
Out_StopFlow
BOOL
Visible
No requerido
Salida
1 = Detener el equipo de entrega.
Out_DribbleFlow
BOOL
Visible
No requerido
Salida
1 = Entregar con flujo de goteo (lento).
Out_Reset
BOOL
No visible
No requerido
Salida
1 = El comando Restablecer (Reset) se ha recibido y aceptado.
Out_OwnerSts
DINT
No visible
No requerido
Salida
Estado del origen del comando, handshake del comando del propietario y estado de preparado.
0 = Ninguno,
.10 = Bloqueo de operador,
.11 = Desbloqueo de operador,
.12 = Bloqueo de programa,
.13 = Desbloqueo de programa,
.14 = Adquirir mantenimiento,
.15 = Liberar mantenimiento,
.16 = Adquirir externo,
.17 = Liberar externo,
.18 = Tiene mantenimiento,
.19 = Bloqueo de anulación de externo,
.20 = Tiene externo,
.21 = Tiene operador,
.22 = Tiene programa,
.30 = No está listo.
Sts_Initialized
BOOL
No visible
No requerido
Salida
1 = La instrucción está inicializada. Utilizar Inp_InitializeReq para reinicializar.
Sts_CalcQty
BOOL
No visible
No requerido
Salida
1 = Integrar Inp_RatePV para obtener la cantidad, 0 = Utilizar Inp_QtyPV.
Sts_CalcRate
BOOL
No visible
No requerido
Salida
1 = Diferenciar Inp_QtyPV para obtener el régimen, 0 = Utilizar Inp_RatePV.
Sts_Cleared
BOOL
Visible
No requerido
Salida
1 = Borrado del totalizador finalizado.
Sts_TotRunning
BOOL
Visible
No requerido
Salida
1 = Totalizador en ejecución, 0 = Totalizador detenido.
Sts_FlowStarting
BOOL
No visible
No requerido
Salida
1 = El flujo se está iniciando (Out_Run está activado, la retroalimentación no muestra la ejecución).
Sts_FlowRunning
BOOL
Visible
No requerido
Salida
1 = Flujo en ejecución (Out_Run está activado, la retroalimentación muestra en la ejecución).
Sts_FlowStopping
BOOL
No visible
No requerido
Salida
1 = El flujo se está deteniendo (Out_Stop está activado, la retroalimentación no muestra el estado detenido).
Sts_FlowStopped
BOOL
Visible
No requerido
Salida
1 = El flujo está detenido (Out_Stop está activado, la retroalimentación muestra el estado detenido).
Sts_DribbleStarting
BOOL
No visible
No requerido
Salida
1 = El goteo se está iniciando (Out_Dribble está activado, la retroalimentación no muestra el goteo).
Sts_FlowDribble
BOOL
Visible
No requerido
Salida
1 = El flujo está realizando el goteo (Out_Dribble está activado, la retroalimentación muestra el goteo).
Sts_Bumping
BOOL
No visible
No requerido
Salida
1 = El flujo con perturbación está activo.
Sts_InTol
BOOL
No visible
No requerido
Salida
1 = El total entregado se encuentra dentro de las tolerancias.
Sts_Complete
BOOL
Visible
No requerido
Salida
1 = Total entregado > (punto de ajuste - punto de ajuste inferior (preact)).
Sts_Virtual
BOOL
No visible
No requerido
Salida
1 = La instrucción continúa generando salidas al equipo de control, pero se omiten las entradas de cantidad y velocidad de flujo, y se utiliza una velocidad de flujo simulada. 0 = La instrucción funciona normalmente.
Sts_bSrc
INT
No visible
No requerido
Salida
Activa la selección del mapa de bits (para tótem de HMI con selección de solicitud de origen de comando):
Sts_bSrc.0: Mano,
Sts_bSrc.1: Fuera de servicio programado (falso para renglón),
Sts_bSrc.2: Mantenimiento fuera de servicio,
Sts_bSrc.3: Mantenimiento,
Sts_bSrc.4: Anulación,
Sts_bSrc.5: Externo,
Sts_bSrc.6: Programa bloqueado,
Sts_bSrc.7: Programa,
Sts_bSrc.8: Operador bloqueado,
Sts_bSrc.9: Operador.
Sts_eCmd
SINT
No visible
No requerido
Salida
Comando de dosificación
0 = Ninguno,
1 = Borrar Totalizador,
2 = Iniciar Totalizador,
3 = Iniciar flujo,
4 = Iniciar goteo,
5 = Perturbación,
6 = Detener flujo,
7 = Detener Totalizador.
Sts_eFdbk
SINT
No visible
No requerido
Salida
Retroalimentación del equipo
0 = Ninguna/transición,
1 = Flujo detenido,
2 = Flujo en ejecución,
3 = Flujo realizando un Control de flujo reducido (dribble),
4 = Virtualizado.
Sts_eFault
SINT
No visible
No requerido
Salida
Estado de fallo de objeto 0 = Ninguno, 1 = Error: configuración incorrecta, 15 = Fallo de equipo.
Sts_eNotifyAll
SINT
No visible
No requerido
Salida
Todos los valores enumerados de estado de la alarma que incluyen objetos relacionados:
0 = No en la alarma, confirmado,
1 = No en la alarma, no confirmada o se requiere restablecimiento,
2 = Alarma de gravedad baja, confirmada,
3 = Alarma de gravedad baja, no confirmada,
4 = Alarma de gravedad media, confirmada,
5 = Alarma de gravedad media, no confirmada,
6 = Alarma de gravedad alta, confirmada,
7 = Alarma de gravedad alta, no confirmada,
8 = Alarma de gravedad urgente, confirmada,
9 = Alarma de gravedad urgente, no confirmada.
Sts_eNotify
SINT
No visible
No requerido
Salida
Todos los valores enumerados de estado de la alarma:
0 = No en la alarma, confirmado,
1 = No en la alarma, no confirmada o se requiere restablecimiento,
2 = Alarma de gravedad baja, confirmada,
3 = Alarma de gravedad baja, no confirmada,
4 = Alarma de gravedad media, confirmada,
5 = Alarma de gravedad media, no confirmada,
6 = Alarma de gravedad alta, confirmada,
7 = Alarma de gravedad alta, no confirmada,
8 = Alarma de gravedad urgente, confirmada,
9 = Alarma de gravedad urgente, no confirmada.
Sts_eNotifyEqpFault
SINT
No visible
No requerido
Salida
Valores enumerados del estado de alarma de Fallo del equipo:
0 = No en la alarma, confirmado,
1 = No en la alarma, no confirmada o se requiere restablecimiento,
2 = Alarma de gravedad baja, confirmada,
3 = Alarma de gravedad baja, no confirmada,
4 = Alarma de gravedad media, confirmada,
5 = Alarma de gravedad media, no confirmada,
6 = Alarma de gravedad alta, confirmada,
7 = Alarma de gravedad alta, no confirmada,
8 = Alarma de gravedad urgente, confirmada,
9 = Alarma de gravedad urgente, no confirmada.
Sts_eNotifyHiFlowRate
SINT
No visible
No requerido
Salida
Valores enumerados del estado de alarma de Régimen de flujo alto:
0 = No en la alarma, confirmado,
1 = No en la alarma, no confirmada o se requiere restablecimiento,
2 = Alarma de gravedad baja, confirmada,
3 = Alarma de gravedad baja, no confirmada,
4 = Alarma de gravedad media, confirmada,
5 = Alarma de gravedad media, no confirmada,
6 = Alarma de gravedad alta, confirmada,
7 = Alarma de gravedad alta, no confirmada,
8 = Alarma de gravedad urgente, confirmada,
9 = Alarma de gravedad urgente, no confirmada.
Sts_eNotifyLoFlowRate
SINT
No visible
No requerido
Salida
Valores enumerados del estado de alarma de Régimen de flujo bajo:
0 = No en la alarma, confirmado,
1 = No en la alarma, no confirmada o se requiere restablecimiento,
2 = Alarma de gravedad baja, confirmada,
3 = Alarma de gravedad baja, no confirmada,
4 = Alarma de gravedad media, confirmada,
5 = Alarma de gravedad media, no confirmada,
6 = Alarma de gravedad alta, confirmada,
7 = Alarma de gravedad alta, no confirmada,
8 = Alarma de gravedad urgente, confirmada,
9 = Alarma de gravedad urgente, no confirmada.
Sts_eNotifyOverTol
SINT
No visible
No requerido
Salida
Valores enumerados del estado de alarma si se encuentra en el límite superior de la tolerancia:
0 = No en la alarma, confirmado,
1 = No en la alarma, no confirmada o se requiere restablecimiento,
2 = Alarma de gravedad baja, confirmada,
3 = Alarma de gravedad baja, no confirmada,
4 = Alarma de gravedad media, confirmada,
5 = Alarma de gravedad media, no confirmada,
6 = Alarma de gravedad alta, confirmada,
7 = Alarma de gravedad alta, no confirmada,
8 = Alarma de gravedad urgente, confirmada,
9 = Alarma de gravedad urgente, no confirmada.
Sts_eNotifyUnderTol
SINT
No visible
No requerido
Salida
Valores enumerados del estado de alarma si se encuentra en el límite inferior de la tolerancia:
0 = No en la alarma, confirmado,
1 = No en la alarma, no confirmada o se requiere restablecimiento,
2 = Alarma de gravedad baja, confirmada,
3 = Alarma de gravedad baja, no confirmada,
4 = Alarma de gravedad media, confirmada,
5 = Alarma de gravedad media, no confirmada,
6 = Alarma de gravedad alta, confirmada,
7 = Alarma de gravedad alta, no confirmada,
8 = Alarma de gravedad urgente, confirmada,
9 = Alarma de gravedad urgente, no confirmada.
Sts_eNotifyZeroFault
SINT
No visible
No requerido
Salida
Valores enumerados del estado de alarma de Fallo cero:
0 = No en la alarma, confirmado,
1 = No en la alarma, no confirmada o se requiere restablecimiento,
2 = Alarma de gravedad baja, confirmada,
3 = Alarma de gravedad baja, no confirmada,
4 = Alarma de gravedad media, confirmada,
5 = Alarma de gravedad media, no confirmada,
6 = Alarma de gravedad alta, confirmada,
7 = Alarma de gravedad alta, no confirmada,
8 = Alarma de gravedad urgente, confirmada,
9 = Alarma de gravedad urgente, no confirmada.
Sts_eSrc
INT
No visible
No requerido
Salida
Valores enumerados del origen del comando actual:
0 = La lógica no se está usando,
4 = Mano,
8 = Mantenimiento,
16 = Anulación,
32 = Programa,
33 = Programa bloqueado,
34 = Programa predeterminado (Normal),
64 = Operador,
65 = Operador bloqueado,
66 = Operador predeterminado (Normal),
128 = Mantenimiento fuera de servicio,
129 = Fuera de servicio programado (falso para renglón),
256 = Externo.
Sts_eSts
SINT
No visible
No requerido
Salida
Estado de dosificación:
0 = Encendido/restablecer/desconocido,
1 = Detenido,
2 = Ejecución de totalizador,
3 = Ejecución de flujo,
4 = Ejecución de goteo,
5 = Flujo de perturbación.
6 = Flujo iniciándose,
7 = Goteo iniciándose,
8 = Flujo deteniéndose,
15 = Fuera de servicio.
Sts_UnackAlmCount
SINT
No visible
No requerido
Salida
Conteo de alarmas no confirmadas.
Sts_Available
BOOL
No visible
No requerido
Salida
1 = Dosificación disponible para control mediante automatización (programa).
Sts_MaintByp
BOOL
No visible
No requerido
Salida
1 = Hay activa una omisión de mantenimiento, mostrar icono.
Sts_NotRdy
BOOL
No visible
No requerido
Salida
1 = Objeto no está listo, consulte los bits de detalles para conocer el motivo.
Sts_NrdyCfgErr
BOOL
No visible
No requerido
Salida
1 = Objeto no está listo: error de configuración.
Sts_NrdyEqpFault
BOOL
No visible
No requerido
Salida
1 = Objeto no está listo: Fallo de equipo externo (la restricción o el fallo requieren restablecimiento).
Sts_NrdyOoS
BOOL
No visible
No requerido
Salida
1 = El objeto no está listo: fuera de servicio.
Sts_NrdyPVBad
BOOL
No visible
No requerido
Salida
1 = Objeto no está listo: Mala calidad de la PV o fallo de comunicación.
Sts_Err
BOOL
No visible
No requerido
Salida
1 = Error en la configuración: Consulte los bits de detalles (Sts_Errxxx) para conocer el motivo.
Sts_ErrAlm
BOOL
No visible
No requerido
Salida
1 = Error en la configuración: tiempo de activación mínimo de alarma, tiempo de restricción, gravedad.
Sts_ErrBumpTime
BOOL
No visible
No requerido
Salida
1 = Error: Cfg_BumpTime inválido.
Sts_ErrClearPulseTime
BOOL
No visible
No requerido
Salida
1 = Error: Cfg_ClearPulseTime inválido.
Sts_ErrCountsPerEU
BOOL
No visible
No requerido
Salida
1 = Error: Cfg_CountsPerEU inválido.
Sts_ErrCutoff
BOOL
No visible
No requerido
Salida
1 = Error: Cfg_Cutoff inválido.
Sts_ErrEUQtyMult
BOOL
No visible
No requerido
Salida
1 = Error: Cfg_EUQtyMult inválido.
Sts_ErrFaultTime
BOOL
No visible
No requerido
Salida
1 = Error: Cfg_FaultTime inválido.
Sts_ErrRateTime
BOOL
No visible
No requerido
Salida
1 = Error: Cfg_RateTime inválido.
Sts_ErrLim
BOOL
No visible
No requerido
Salida
1 = Error: Cfg_MaxQty inválido.
Sts_ErrRollover
BOOL
No visible
No requerido
Salida
1 = Error: Cfg_Rollover inválido.
Sts_ErrRateFiltTimeConst
BOOL
No visible
No requerido
Salida
1 = Error: Cfg_RateFiltTimeConst inválido.
Sts_ErrSettleTime
BOOL
No visible
No requerido
Salida
1 = Error: Cfg_SettleTime inválido.
Sts_ErrVirtual
BOOL
No visible
No requerido
Salida
1 = Error: Cfg_VirtualDribbleRate o Cfg_VirtualRate no válidos.
Sts_Hand
BOOL
No visible
No requerido
Salida
1 = Se selecciona mano (reemplaza a fuera de servicio, mantenimiento, anulación, externo, programa, operador).
Sts_OoS
BOOL
No visible
No requerido
Salida
1 = Se selecciona fuera de servicio (reemplaza a mantenimiento, anulación, externo, programa, operador).
Sts_Maint
BOOL
No visible
No requerido
Salida
1 = Se selecciona mantenimiento (reemplaza a anulación, externo, programa, operador).
Sts_Ovrd
BOOL
No visible
No requerido
Salida
1 = Se selecciona anulación (reemplaza a externo, programa, operador).
Sts_Ext
BOOL
No visible
No requerido
Salida
1 = Se selecciona externo (reemplaza a programa y operador).
Sts_Prog
BOOL
No visible
No requerido
Salida
1 = Se selecciona programa.
Sts_ProgLocked
BOOL
No visible
No requerido
Salida
1 = Se selecciona programa y se bloquea.
Sts_Oper
BOOL
No visible
No requerido
Salida
1 = Operador está seleccionado.
Sts_OperLocked
BOOL
No visible
No requerido
Salida
1 = Se selecciona operador y se bloquea.
Sts_ProgOperSel
BOOL
No visible
No requerido
Salida
Estado de la selección de programa/operador (enclavamiento): 1 = Programa, 0 = Operador.
Sts_ProgOperLock
BOOL
No visible
No requerido
Salida
Estado de bloqueo de programa/operador (enclavamiento), 1 = Bloqueado, 0 = Desbloqueado.
Sts_Normal
BOOL
No visible
No requerido
Salida
1 = La selección es igual a Normal (programa u operador).
Sts_ExtReqInh
BOOL
No visible
No requerido
Salida
1 = Solicitud de externo inhibida, no se puede acceder a externo desde el estado actual.
Sts_ProgReqInh
BOOL
No visible
No requerido
Salida
1 = Solicitud de programa inhibida, no se puede acceder a programa desde el estado actual.
Sts_MAcqRcvd
BOOL
No visible
No requerido
Salida
1 = El comando de adquisición de mantenimiento ha recibido este escaneado.
Sts_Alm
BOOL
Visible
No requerido
Salida
1 = Una alarma está activa.
Sts_AlmInh
BOOL
No visible
No requerido
Salida
1 = Una o más alarmas se han restringido, inhabilitado o suprimido.
Sts_EqpFault
BOOL
No visible
No requerido
Salida
1 = Fallo de equipo detectado.
Sts_HiFlowRate
BOOL
No visible
No requerido
Salida
1 = Alarma de régimen de flujo alto.
Sts_LoFlowRate
BOOL
No visible
No requerido
Salida
1 = Alarma de régimen de flujo bajo.
Sts_LoRateCutoff
BOOL
No visible
No requerido
Salida
1 = Régimen de PV por debajo del régimen de corte bajo, se asume que el flujo es cero.
Sts_OverTol
BOOL
No visible
No requerido
Salida
1 = Entrega fuera de la tolerancia alta.
Sts_UnderTol
BOOL
No visible
No requerido
Salida
1 = Entrega fuera de la tolerancia baja.
Sts_ZeroFault
BOOL
No visible
No requerido
Salida
1 = El totalizador no se borró o el flujo es inesperado.
Sts_QtyBad
BOOL
No visible
No requerido
Salida
1 = El valor de cantidad es incorrecto (fallo de PV).
Sts_QtyUncertain
BOOL
No visible
No requerido
Salida
1 = El valor de cantidad es incierto.
Sts_RateBad
BOOL
No visible
No requerido
Salida
1 = El valor de régimen es incorrecto (fallo de PV).
Sts_RateUncertain
BOOL
No visible
No requerido
Salida
1 = El valor de régimen es incierto.
Sts_RdyAck
BOOL
No visible
No requerido
Salida
1 = Una alarma está lista para confirmarse.
Sts_RdyReset
BOOL
No visible
No requerido
Salida
1 = Una condición de alarma enclavada o restringida está lista para ser restablecida.
Val_SP
REAL
Visible
No requerido
Salida
Cantidad a entregar (punto de ajuste) (Unidades de ingeniería). Válido = de 0,0 a flotante positivo máximo.
Val_Remain
REAL
Visible
No requerido
Salida
Cantidad pendiente de entrega para alcanzar el punto de ajuste (Unidades de ingeniería). Válido = de 0,0 a flotante positivo máximo.
Val_PercentComplete
REAL
Visible
No requerido
Salida
Porcentaje completo (para la barra de progreso en HMI) Válido = de 0,0 a 100,0.
Val_QtyPV
REAL
No visible
No requerido
Salida
Cantidad de la báscula o del medidor de flujo (Unidades de ingeniería o conteo de pulsos). Válido = de 0,0 a flotante positivo máximo.
Val_Qty
REAL
Visible
No requerido
Salida
Cantidad realmente entregada (salida del totalizador) (Unidades de ingeniería). Válido = de 0,0 a flotante positivo máximo.
Val_RatePV
REAL
No visible
No requerido
Salida
Régimen de flujo del medidor de flujo (Unidades de ingeniería/tiempo, consulte Cfg_RateTime). Válido = de 0,0 a flotante positivo máximo.
Val_Rate
REAL
Visible
No requerido
Salida
Régimen de entrega actual (Unidades de ingeniería/tiempo) (consulte Cfg_RateTime). Válido = de 0,0 a flotante positivo máximo.
Val_DribbleQty
REAL
Visible
No requerido
Salida
Cantidad a entregar a régimen bajo (Unidades de ingeniería). Válido = de 0,0 a flotante positivo máximo.
Val_Preact
REAL
Visible
No requerido
Salida
Cantidad antes del punto de ajuste en el que se detendrá el flujo (Unidades de ingeniería). Válido = de 0,0 a flotante positivo máximo.
Val_TolHi
REAL
Visible
No requerido
Salida
Cantidad permitida > Punto de ajuste (Unidades de ingeniería). Válido = de 0,0 a flotante positivo máximo.
Val_TolLo
REAL
Visible
No requerido
Salida
Cantidad permitida < Punto de ajuste (Unidades de ingeniería). Válido = de 0,0 a flotante positivo máximo.
Val_Owner
DINT
No visible
No requerido
Salida
ID del propietario del objeto actual (0 = sin propietario).
SrcQ
SINT
No visible
No requerido
Salida
Origen y calidad del valor o del estado primario (enumerado):
0= Correcto, en directo, correcto confirmado
1=Correcto, en directo, se asume correcto
2=Correcto, sin retroalimentación, se asume correcto
8=Prueba, virtualizada
9=Prueba, lazo invertido
10=Prueba, introducido manualmente
16=Incierto, en directo, especificación desactivada
17=Incierto, sustituido en el dispositivo o en el bus
18=Incierto, sustituido en la instrucción
19=Incierto, usando el último valor correcto conocido
20=Incierto, usando el valor de reemplazo
32=Incorrecto, fallo de señal
33=Incorrecto, fallo de canal
34=Incorrecto, fallo del módulo o de la comunicación
35=Incorrecto, configuración no válida
SrcQ_IO
SINT
No visible
No requerido
Salida
Origen y calidad de la entrada o de la salida primaria (enumerada):
0= Correcto, en directo, correcto confirmado
1=Correcto, en directo, se asume correcto
2=Correcto, sin retroalimentación, se asume correcto
8=Prueba, virtualizada
9=Prueba, lazo invertido
10=Prueba, introducido manualmente
16=Incierto, en directo, especificación desactivada
17=Incierto, sustituido en el dispositivo o en el bus
18=Incierto, sustituido en la instrucción
19=Incierto, usando el último valor correcto conocido
20=Incierto, usando el valor de reemplazo
32=Incorrecto, fallo de señal
33=Incorrecto, fallo de canal
34=Incorrecto, fallo del módulo o de la comunicación
35=Incorrecto, configuración no válida
XRdy_Acq
BOOL
No visible
No requerido
Salida
1 = Listo para XCmd_Acq, habilitar el botón de HMI.
XRdy_Rel
BOOL
No visible
No requerido
Salida
1 = Listo para XCmd_Rel, habilitar el botón de HMI.
XRdy_Reset
BOOL
No visible
No requerido
Salida
1 = Listo para XCmd_Reset, habilitar el botón de HMI.
XRdy_ResetAckAll
BOOL
No visible
No requerido
Salida
1 = Listo para XCmd_ResetAckAll, habilitar el botón de HMI.
Miembros de entrada privados
Tipo de datos
Descripción
CmdSrc
P_COMMAND_SOURCE
Selección del origen de comando / control.
MCmd_Acq
BOOL
Comando de mantenimiento para adquirir la propiedad (de operador/programa/externo/anulación a mantenimiento). La instrucción borra este operando automáticamente.
El valor predeterminado es falso.
MCmd_IS
BOOL
Comando de mantenimiento para seleccionar en servicio. La instrucción borra este operando automáticamente.
El valor predeterminado es falso.
MCmd_OoS
BOOL
Comando de mantenimiento para seleccionar fuera de servicio. La instrucción borra este operando automáticamente.
El valor predeterminado es falso.
MCmd_Physical
BOOL
Comando de mantenimiento para seleccionar la operación física (no virtualizada)
El valor predeterminado es falso.
MCmd_Rel
BOOL
Comando de mantenimiento para liberar la propiedad (de mantenimiento a operador/programa/externo/anulación). La instrucción borra este operando automáticamente.
El valor predeterminado es falso.
MCmd_Virtual
BOOL
Comando de mantenimiento para seleccionar la operación virtual (virtualizada)
El valor predeterminado es falso.
OCmd_Bump
BOOL
Comando de operador para sacudir la entrega por debajo de la tolerancia. La instrucción borra este operando automáticamente.
El valor predeterminado es falso.
OCmd_CheckTol
BOOL
Comando de operador para comprobar las tolerancias. La instrucción borra este operando automáticamente.
El valor predeterminado es falso.
OCmd_ClearTot
BOOL
Comando de operador para borrar la cantidad del totalizador. La instrucción borra este operando automáticamente.
El valor predeterminado es falso.
OCmd_Lock
BOOL
Comando de operador para bloquear al operador (inhabilitar programa). La instrucción borra este operando automáticamente.
El valor predeterminado es falso.
OCmd_Normal
BOOL
Comando de operador para seleccionar Normal (operador o programa). La instrucción borra este operando automáticamente.
El valor predeterminado es falso.
OCmd_Oper
BOOL
Comando de operador para seleccionar operador (de programa a operador). La instrucción borra este operando automáticamente.
El valor predeterminado es falso.
OCmd_Prog
BOOL
Comando de operador para seleccionar programa (de operador a programa). La instrucción borra este operando automáticamente.
El valor predeterminado es falso.
OCmd_Reset
BOOL
Comando de operador para restablecer todas las alarmas que requieren que se restablezcan. La instrucción borra este operando automáticamente.
El valor predeterminado es falso.
OCmd_ResetAckAll
BOOL
Comando de operador para restablecer todas las alarmas y las condiciones de restricción enclavada. La instrucción borra este operando automáticamente.
El valor predeterminado es falso.
OCmd_StartFlow
BOOL
Comando de operador para iniciar la entrega. La instrucción borra este operando automáticamente.
El valor predeterminado es falso.
OCmd_StartTot
BOOL
Comando de operador para iniciar el totalizador. La instrucción borra este operando automáticamente.
El valor predeterminado es falso.
OCmd_StopFlow
BOOL
Comando de operador para detener/pausar la entrega. La instrucción borra este operando automáticamente.
El valor predeterminado es falso.
OCmd_StopTot
BOOL
Comando de operador para detener el totalizador. La instrucción borra este operando automáticamente.
El valor predeterminado es falso.
OCmd_Unlock
BOOL
Comando de operador para desbloquear/liberar (permitir que se pueda adquirir programa) la propiedad. La instrucción borra este operando automáticamente.
El valor predeterminado es falso.
OSet_DribbleQty
REAL
Configuración de operador de la cantidad de goteo (Unidades de ingeniería). Válido = de 0,0 a flotante positivo máximo.
El valor predeterminado es 0,0.
OSet_Preact
REAL
Configuración de operador de la cantidad previa al total en la que se debe detener el flujo (Unidades de ingeniería). Válido = de 0,0 a flotante positivo máximo.
El valor predeterminado es 0,0.
OSet_SP
REAL
Configuración de operador de la cantidad total a entregar (Unidades de ingeniería). Válido = de 0,0 a flotante positivo máximo.
El valor predeterminado es 0,0.
OSet_TolHi
REAL
Configuración de operador de límite de tolerancia alta (cantidad correcta > SP). Válido = de 0,0 a flotante positivo máximo.
El valor predeterminado es 0,0.
OSet_TolLo
REAL
Configuración de operador de límite de tolerancia baja (cantidad correcta < SP). Válido = de 0,0 a flotante positivo máximo.
El valor predeterminado es 0,0.
Miembros de salida privados
Tipo de datos
Descripción
HMI_BusObjIndex
DINT
Régimen de objeto de bus HMI
El valor predeterminado es 0.
MRdy_Acq
BOOL
1 = Listo para MCmd_Acq, habilitar el botón de HMI.
MRdy_IS
BOOL
1 = Listo para MCmd_IS, habilitar el botón de HMI.
MRdy_OoS
BOOL
1 = Listo para MCmd_OoS, habilitar el botón de HMI.
MRdy_Physical
BOOL
1 = Listo para MCmd_Physical, habilitar botón de HMI.
MRdy_Rel
BOOL
1 = Listo para MCmd_Rel, habilitar el botón de HMI.
MRdy_Virtual
BOOL
1 = Listo para MCmd_Virtual, habilitar botón de HMI.
ORdy_Bump
BOOL
1 = Listo para OCmd_Bump (habilitar el botón de HMI).
ORdy_CheckTol
BOOL
1 = Listo para OCmd_CheckTol (habilitar el botón de HMI).
ORdy_ClearTot
BOOL
1 = Listo para OCmd_ClearTot (habilitar el botón de HMI).
ORdy_DribblePreact
BOOL
1 = Listo para OSet_DribblePreact (habilita el campo de entrada de HMI).
ORdy_Lock
BOOL
1 = Listo para OCmd_Lock, habilitar el botón de HMI.
ORdy_Normal
BOOL
1 = Listo para OCmd_Normal, habilitar el botón de HMI.
ORdy_Oper
BOOL
1 = Listo para OCmd_Oper, habilitar el botón de HMI.
ORdy_Prog
BOOL
1 = Listo para OCmd_Prog, habilitar el botón de HMI.
ORdy_Reset
BOOL
1 = Listo para OCmd_Reset (habilitar el botón de HMI).
ORdy_ResetAckAll
BOOL
1 = Listo para OCmd_ResetAckAll (habilitar el botón de HMI).
ORdy_SP
BOOL
1 = Listo para OSet_SP (habilitar el campo de entrada HMI).
ORdy_StartFlow
BOOL
1 = Listo para OCmd_StartFlow (habilitar el botón de HMI).
ORdy_StartTot
BOOL
1 = Listo para OCmd_StartTot (habilitar el botón de HMI).
ORdy_StopFlow
BOOL
1 = Listo para OCmd_StopFlow (habilitar el botón de HMI).
ORdy_StopTot
BOOL
1 = Listo para OCmd_StopTot (habilitar el botón de HMI).
ORdy_Tol
BOOL
1 = Listo para OSet_Tol (habilitar el campo de entrada HMI).
ORdy_Unlock
BOOL
1 = Listo para OCmd_Unlock, habilitar el botón de HMI.
Sts_ErrInpSrc
BOOL
1 = Error: Origen de entrada inválido. Ninguna PV de régimen o de cantidad conectada
Miembros InOut públicos
Tipo de datos
Visibilidad predeterminada del FBD
Cableado FBD requerido
Uso
Descripción
Inp_QtyPV
REAL
Visible
Requerido
InOut
Cantidad de la báscula o del medidor de flujo (Unidades de ingeniería o conteo de pulsos). Válido = de 0,0 a flotante positivo máximo.
Inp_RatePV
REAL
Visible
Requerido
InOut
Régimen de flujo del medidor de flujo (Unidades de ingeniería/tiempo, consulte Cfg_RateTime). Válido = de 0,0 a 2147483,0 segundos.
BusObj
BUS_OBJ
Visible
Requerido
InOut
Componente de bus
Estructura de BUS_OBJ
Utilice los parámetros InOut para vincular la Instrucción a etiquetas externas que contengan los datos necesarios para que la instrucción funcione. Estas etiquetas externas deben ser del tipo de datos mostrado o deben ser NULAS (NULL). Todos los parámetros públicos InOut para esta instrucción pueden ser NULOS (NULL).
Miembros
Tipo de datos
Descripción
Inp_Cmd
DINT
Entrada para afirmar los comandos
Out_Cmd
DINT
Comandos resultantes
Inp_CmdLLH
DINT
Entrada de comandos de nivel normalmente alto
Out_CmdLLH
DINT
Comandos altos de nivel de línea resultantes
Inp_Sts
DINT
Entrada para afirmar los estados
Out_Sts
DINT
Estado resultante
Inp_CmdAck
DINT
Entrada para afirmar una confirmación de comando
Out_CmdAck
DINT
Confirmaciones de comandos resultantes
Inp_SeverityMax
DINT
Entrada: gravedad de alarma máxima
Out_SeverityMax
DINT
Resultantes de la gravedad de alarma máxima
Cfg_CmdMask
DINT
Máscara de propagación para los comandos
Cfg_CmdLLHMask
DINT
Máscara de propagación para los comandos altos de nivel de línea
Cfg_StsMask
DINT
Máscara de propagación para el estado
Ref_Index
DINT
Índice de matriz de bus
Alarmas
Las alarmas basadas en etiquetas discretas se definen para estos miembros.
Miembro
Nombre de alarma
Descripción
Sts_EqpFault
Alm_EqpFault
Fallo de equipo. Se activa cuando la entrada Inp_CtrldEqpFault es verdadera o cuando las señales de retroalimentación del equipo no hacen el seguimiento del estado del equipo solicitado por el comando dentro del tiempo configurado. Si un fallo del equipo se configura como un fallo de restricción, el flujo se detiene y se requiere un restablecimiento para reanudar el flujo.
Sts_HiFlowRate
Alm_HiFlowRate
Por encima del límite alto. Se activa cuando el régimen de flujo supera el límite del régimen de flujo alto, por un periodo de tiempo configurado.
Sts_LoFlowRate
Alm_LoFlowRate
Por debajo del límite bajo. Se activa cuando el régimen de flujo no supera el límite del régimen de flujo bajo, por un periodo de tiempo configurado.
Sts_OverTol
Alm_OverTol
Por encima del límite superior de la tolerancia. Se activa cuando se realiza una comprobación de tolerancia y la cantidad entregada supera el punto de ajuste por encima del umbral de tolerancia alta.
Sts_UnderTol
Alm_UnderTol
Por debajo del límite inferior de la tolerancia. Se activa cuando se realiza una comprobación de tolerancia y la cantidad entregada no supera el punto de ajuste por encima del umbral de tolerancia baja.
Sts_ZeroFault
Alm_ZeroFault
Fallo cero. Se activa si la dosificación no se ha borrado o si la dosificación se ha borrado pero luego registra el flujo antes de que el flujo reciba el comando para comenzar.
Marque la alarma como usada o no usada y establezca los miembros de configuración estándar de la alarma discreta basada en etiquetas. Acceda a los elementos de alarma utilizando este formato:
Tag.@Alarms.AlarmName.AlarmElement
PDOSETag.@Alarms.AlarmName.AlarmElement
La instrucción PDOSE gestiona las condiciones de alarma descritas en los siguientes casos de uso y condiciones:
  • Fallo de equipo - se activa cuando la entrada Inp_CtrldEqpFault es verdadera o cuando las señales de retroalimentación del equipo no hacen el seguimiento del estado del equipo solicitado por el comando dentro del tiempo configurado. Si un fallo del equipo se configura como un fallo de restricción, el flujo se detiene y se requiere un restablecimiento para reanudar el flujo.
  • Por encima del límite alto - se activa cuando el régimen de flujo supera el límite del régimen de flujo alto, por un periodo de tiempo configurado.
  • Por debajo del límite bajo - se activa cuando el régimen de flujo no supera el límite del régimen de flujo bajo, por un periodo de tiempo configurado.
  • Por encima del límite superior de la tolerancia- se activa cuando se realiza una comprobación de tolerancia y la cantidad entregada supera el punto de ajuste por encima del umbral de tolerancia alta.
  • Por debajo del límite inferior de la tolerancia - se activa cuando se realiza una comprobación de tolerancia y la cantidad entregada no supera el punto de ajuste por encima del umbral de tolerancia baja.
  • Fallo cero - Se activa si la dosificación no se ha borrado o si la dosificación se ha borrado pero luego registra el flujo antes de que el flujo reciba el comando para comenzar.
Hay comandos de programa, operador y externo que habilitan la opción de Restablecer y Restablecer y confirmar de todas las alarmas de la instrucción (Grupo de alarmas) al mismo tiempo. En este diagrama se muestra cómo interactúan los comandos con la instrucción PDOSE.

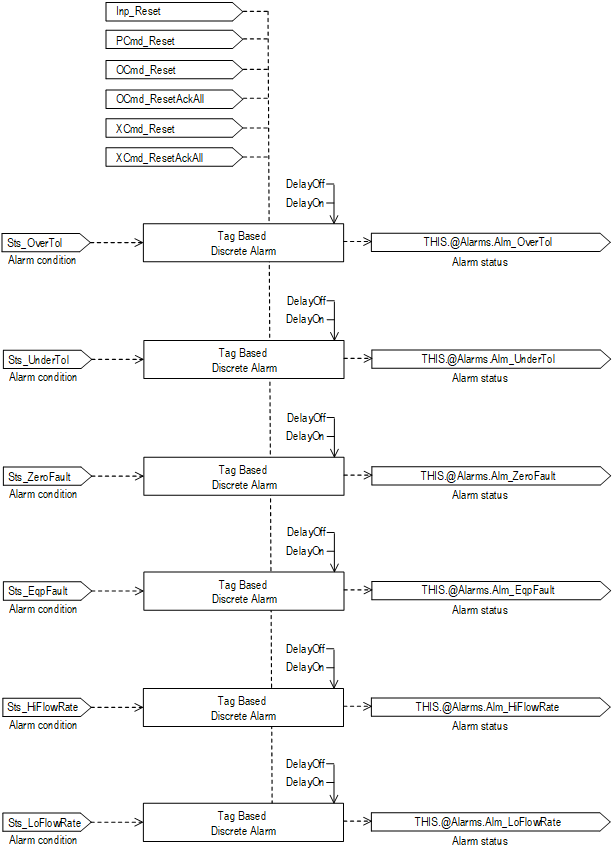

PDOSE_alarminteraction
Operación
Este diagrama muestra la funcionalidad de la instrucción PDOSE:

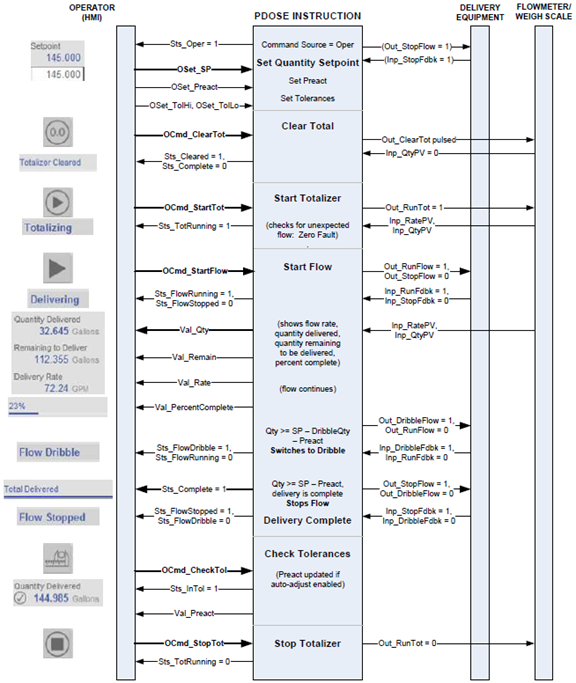

PDOSE_operation_v35
El comando de operador solicita confirmación
La instrucción PDOSE habilita estas solicitudes de comando del operador:
  • OCmd _Bump
  • OCmd_CheckTol
  • OCmd_ClearTot
  • OCmd_StartFlow
  • OCmd_StartTot
  • OCmd_StopFlow
  • OCmd_StopTot
  • OSet_DribbleQty
  • OSet_Preact
  • OSet_SP
  • OSet_TolHi
  • OSetTolLo
Es posible que la seguridad ejecutada requiera confirmar o cancelar la solicitud antes de la ejecución del comando seleccionado. La instrucción comprueba las reglas de seguridad que inspeccionan Cfg_CnfrmReqd. Si Cfg_CnfrmReqd=0 no se necesita ninguna confirmación y la solicitud se ejecuta de inmediato. Si Cfg_CnfrmReqd=1, la instrucción espera la confirmación de OCmd_CmdCnfrm=1 y/o la cancelación. Cuando Cfg_CnfrmReqd=2 o 3 se necesita una firma electrónica antes de habilitar la confirmación y la cancelación.
Virtualización
Utilice la virtualización para poner a prueba la instrucción y la formación del operador. Utilice PCmd_Virtual o MCmd_Virtual para habilitar la virtualización. Después de finalizar la virtualización, utilice PCmd_Physical o MCmd_Physical para volver al funcionamiento normal (dispositivo físico).
Cuando la virtualización está activa, la instrucción continúa generando salidas para controlar el equipo, pero se ignoran las entradas de cantidad de flujo y caudal y se utiliza un caudal simulado. La instrucción puede emular un régimen en el que se debe realizar el goteo y un régimen al que se debe entregar cuando se ejecuta en modo virtual.
ADVERTENCIA: Para evitar arrancar el equipo durante la virtualización, las instrucciones de equipo descendente deben ponerse en virtual para que sus salidas se mantengan en el estado seguro. En caso contrario, podrían ocasionarse daños personales o daños en el equipo.
Inicialización
Normalmente, la instrucción se inicializa en la primera ejecución de la instrucción. Solicite la reinicialización estableciendo Inp_InitializeReq = 1. Para que la inicialización sea correcta, al añadir la instrucción mientras realiza una edición en línea del código, asegúrese de que Inp_InitializeReq = 1 (valor predeterminado).
Configuración de cadenas para HMI
Configure las cadenas para las plantillas de HMI (
FactoryTalk View
) y para el cuadro de diálogo de configuración de
Logix Designer
. Las cadenas están establecidas para las propiedades extendidas de los elementos de etiqueta. Configure las cadenas solo en
Logix Designer
.
  • Descripción
  • Etiqueta para el símbolo gráfico
  • Biblioteca de visualización para la llamada de presentación de la plantilla de HMI
  • Nombre de la instrucción
  • Nombre del área
  • Enlace URL
  • Más información
  • PV de cantidad de entrada
  • PV de Régimen de entrada
  • Unidades de PV de cantidad
  • Unidades de PV de régimen
  • Texto de la alarma de fallo de equipo
  • Texto de la alarma de régimen de flujo alto
  • Texto de la alarma de régimen de flujo bajo
  • Texto de la alarma si se encuentra en el límite superior de la tolerancia
  • Texto de la alarma si se encuentra en el límite inferior de la tolerancia
  • Texto de la alarma de fallo cero
Origen de comando
La instrucción usa estos orígenes de comando. Los orígenes de comando se priorizan del más alto al más bajo en esta tabla.
Origen de comando
Descripción
Mano
La lógica programada u otra lógica fuera de la instrucción controlan el dispositivo. La instrucción hace el seguimiento del estado del dispositivo para una transferencia sin perturbaciones hasta uno de los otros orígenes de comando.
Este es el origen del comando de mayor prioridad.
Fuera de servicio
La instrucción está deshabilitada y no tiene propietario.
Mantenimiento
Mantenimiento controla el dispositivo y reemplaza al control de operador, programa, externo y anulación. Se aceptan los comandos y las configuraciones del operador del HMI.
Anulación
La lógica de prioridad controla el dispositivo y reemplaza al control de operador, programa y externo. Se acepta la entrada de anulación (Inp_Ovrd).
Externo
La lógica externa (por ejemplo, control de pruebas piloto de campo o SCADA ascendente) controla el dispositivo. Se aceptan comandos externos (XCmd_).
Programa bloqueado
La lógica del programa controla el dispositivo. Se aceptan los comandos del programa (PCmd_). El operador no puede asumir el control del programa. La anulación no puede asumir el control de programa a menos que Cfg_OvrdOverLock = 1.
Programa
La lógica del programa controla el dispositivo. Se aceptan los comandos del programa (PCmd_).
Operador bloqueado
El operador controla el dispositivo. Se aceptan los comandos del operador (OCmd_) desde el HMI. Programa no puede asumir el control de operador. Anulación no puede tomar el control del operador a menos que Cfg_OvrdOverLock = 1.
Operador
El operador controla el dispositivo. Se aceptan los comandos del operador (OCmd_) desde el HMI.
Este es el origen del comando de menor prioridad.
La instrucción habilita o deshabilita estas operaciones:
  • Existe un mantenimiento fuera de servicio
  • Existe un mantenimiento
  • Existe un externo
  • Existe un programa (desbloqueado)
  • Existe un programa (bloqueado)
  • Existe un operador (desbloqueado)
  • Existe un operador bloqueado
  • PCmd_Lock utilizado como Nivel (1 = Bloquear, 0 = Desbloquear)
La instrucción comprueba si hay configuraciones de control inválidas y fuerza la configuración válida más cercana.
El modelo de control de núcleo arbitra el origen de los comandos y los parámetros que acepta la función receptora. El modelo de control del núcleo determina si el origen es:
  • Una entidad programática que reside completamente en el entorno de procesamiento, o
  • Una entidad de interfaz externa que emite comandos y parámetros externa y asincrónicamente al entorno de procesamiento.
El bloqueo de un origen de control impide que el otro origen de control adquiera privilegio.
Modelo de origen de comando de núcleo
El modelo de control de núcleo consta de estos orígenes de control:
  • Oper
  • OperLocked
  • Prog
  • ProgLocked
El modelo de control se establece de forma predeterminada en esta configuración. Es posible que haya otros orígenes de control presentes en el modelo, pero actúan como orígenes de control de anulación que actúan de manera independiente de la máquina de estados del operador/programa base.
Habilitar orígenes de control como Configuración
Los orígenes de control individual pueden ser habilitados o deshabilitados por el usuario. La configuración predeterminada utiliza el modelo base completo; al encender el entorno de procesamiento, el origen del control será la opción predeterminada designada. Algunas combinaciones de orígenes de control habilitados se muestran desautorizadas, ya que son innecesarias o pueden crear cambios no deseados.
Encendido de programa
La configuración permite al usuario especificar si operador o programa es el predeterminado del encendido.
Prioridad de programa
La configuración permite al usuario especificar si los comandos de operador o programa tienen prioridad cuando se afirman simultáneamente.
Restablecimiento automático de los comandos
Todos los comandos se consideran enclavados por única vez. Esto significa que todos los comandos se borran automáticamente cuando la instrucción los ejecuta y los procesa.
Cambiar los estados de destino
Bajo ciertas configuraciones, el origen del comando de destino para algunos comandos puede cambiar. Esto concuerda con la intención del comando. Por ejemplo, si Prog está deshabilitado, el destino del comando OCmd_Prog se direcciona al estado ProgLocked en lugar de al estado Prog. Esto mantiene la intención del comando OCmd_Prog: la entidad del operador desea que la función esté en control del programa. Si se eliminara el comando, no habría forma de lograrlo. Esto solo se hace en configuraciones en las que esto no causaría ningún conflicto ni condición de carrera, pero sirve para conservar toda la funcionalidad del usuario que sea práctica.
Orígenes de comando de mayor prioridad
Estos orígenes de comando de mayor prioridad funcionan de manera independiente dentro del modelo:
  • Externo
  • Anulación
  • Mantenimiento
  • Fuera de servicio
  • En servicio (In-Service)
  • Mano
Monitorizar la instrucción PDOSE
Utilice la plantilla del operador de la biblioteca de procesos PlantPAx para la monitorización.
Afecta a las marcas de estado matemáticas
No.
Fallos mayores/menores
No es específico para esta instrucción. Consulte el Índice a través de matrices para ver si hay fallos de indexación de matrices.
Ejecución
Diagrama de lógica de escalera
Condición/estado
Acción realizada
Pre-escaneado
La condición de salida de renglón se borra a falsa.
Cualquier comando que se reciba antes del primer escaneo es
descartado.
Primera ejecución de instrucción
Cualquier comando recibido antes del primer escaneo es descartado.
La condición de entrada de renglón es falsa
Cualquier comando que se reciba es descartado. Todas
las alarmas se han borrado. El origen del comando se notifica como
Programa fuera de servicio. El régimen mostrado se establece en cero.
Las salidas al equipo controlado están desactivadas.
Otros parámetros de salida (valores y estado) mantienen su
último valor.
La condición de entrada de renglón es verdadera
Establecer la condición de salida de renglón a condición de entrada de renglón.
La instrucción se ejecuta.
Post-escaneado
La condición de salida de renglón se borra a falsa.
Diagrama de bloque de funciones
Condición/estado
Acción realizada
Pre-escaneado
El valor de EnableOut se borra a falso.
Cualquier comando que se reciba antes del primer escaneo es
descartado.
Primera ejecución de instrucción
Cualquier comando recibido antes del primer escaneo es descartado.
Primer escaneado de instrucción
Consulte la primera ejecución de la instrucción en la tabla Diagrama de bloque de funciones.
EnableIn es falso
El valor de EnableOut se borra a falso.
Se restablecen las alarmas enclavadas.
El procesamiento de la selección del origen del comando continúa, excepto que los comandos de programa y operador son ignorados y borrados y todos los bits de estado de propiedad (Sts_Maint, Sts_Ovrd, Sts_Ext, Sts_Prog y Sts_Oper) cambian a 0. Cuando la condición de entrada de renglón se convierte en verdadera, la selección de programa/operador se establece en función de la configuración (Cfg_ProgPwrUp).
EnableIn es verdadero
El valor de EnableOut se establece en verdadero.
La instrucción se ejecuta.
Post-escaneado
Los bits EnableIn y EnableOut se establecen en falsos.
Texto estructurado
En Texto estructurado, EnableIn siempre es verdadero durante un escaneado normal. La instrucción se ejecuta cuando se encuentra en la ruta de control activada por la lógica.
Condición/estado
Acción realizada
Pre-escaneado
Consulte Pre-escaneado en la tabla Diagrama de bloque de funciones.
Primera ejecución de instrucción
Consulte la primera ejecución de la instrucción en la tabla Diagrama de bloque de funciones.
EnableIn es verdadero
Consultar EnableIn es verdadero en la tabla Diagrama de bloque de funciones.
Post-escaneado
Consulte Post-escaneado en la tabla Diagrama de bloque de funciones.
Ejemplo
Este ejemplo muestra una entrada de un medidor de flujo (I_PDT_2) que está conectada a un bloque P_AInAdv para la conversión de la presión diferencial en flujo. La PV que representa el flujo (Valor desde P_AInAdv) es la entrada para la instrucción PDOSE (Inp_RatePV). La instrucción PDOSE (Inp_RatePVBad) también utiliza Sts_PVBad para el valor de flujo. Las salidas de la instrucción PDOSE (Out_RunFlow y Out_DribbleFLow) se utilizan como entradas a un motor de dos velocidades (P_Motor2Spd). RunFlow y DribbleFlow están conectados a PCmd_RunFast y PCmd_RunSlow, respectivamente. Las salidas de estado del motor para Detenido (Sts_Stopped), Marcha lenta (Sts_RunningSlow) y Marcha rápida (Sts_RunningFast) se reconectan al bloque PDOSE como entradas Inp_StopFdbk, Inp_DribbleFdbk e Inp_RunFdbk.
Diagrama de lógica de escalera

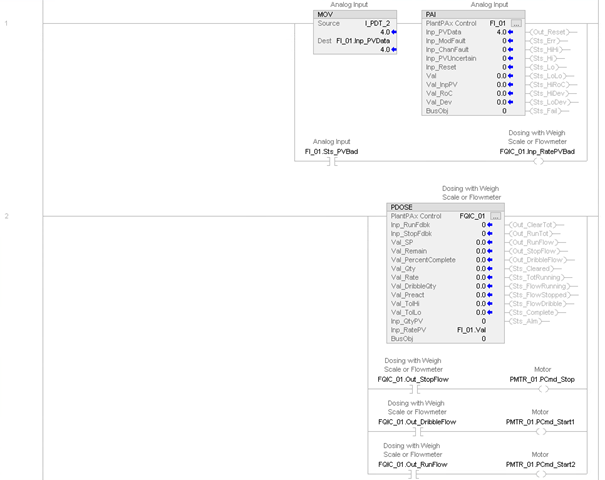

PDOSE_exampleladder1

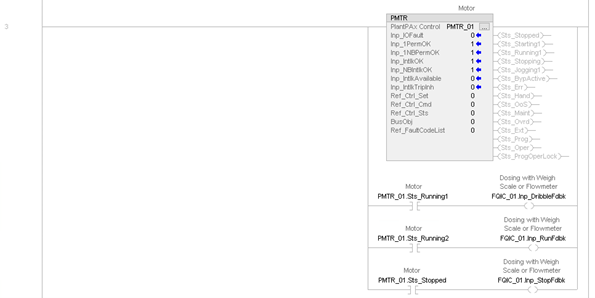

PDOSE_exampleladder2
Diagrama de bloque de funciones

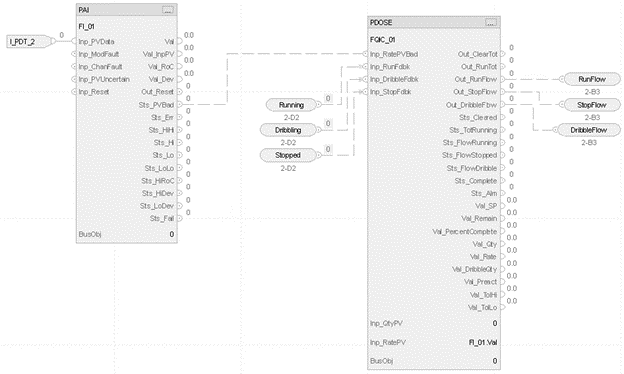

PDOSE_exampleFBD1

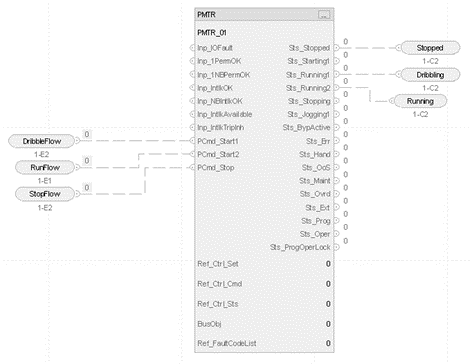

PDOSE_exampleFBD2
Texto estructurado
FI_01.Inp_PVData:=I_PDT_2;
PAI(FI_01,0);
FQIC_01.Inp_RatePVBad:=FI_01.Sts_PVBad;
PDOSE(FQIC_01, 0, FI_01.Val, 0);
PMTR_01.PCmd_Start1:=FQIC_01.Out_DribbleFlow;
PMTR_01.PCmd_Start2:=FQIC_01.Out_RunFlow;
PMTR_01.PCmd_Stop:=FQIC_01.Out_StopFlow;
PMTR(PMTR_01, 0, 0, 0, 0, 0);
FQIC_01.Inp_DribbleFdbk:=PMTR_01.Sts_Running1;
FQIC_01.Inp_RunFdbk:=PMTR_01.Sts_Running2;
FQIC_01.Inp_StopFdbk:=PMTR_01.Sts_Stopped;
Entregue su opinión
¿Tiene dudas o comentarios acerca de esta documentación? Por favor deje su opinión aquí.
Normal
