Ejemplo de cableado y programación de MVC
Este tema demuestra cómo cablear el módulo Guard I/O y cómo programar la instrucción en la porción de control de seguridad de una aplicación.
CONSEJO:
No se muestra la parte de control estándar de la aplicación en el siguiente diagrama.
Diagrama de cableado
Este diagrama de programación muestra la instrucción Control de válvula principal (MVC) con entradas y salidas.
Diagrama de programación
Diagrama de lógica de escalera
Definición de módulo

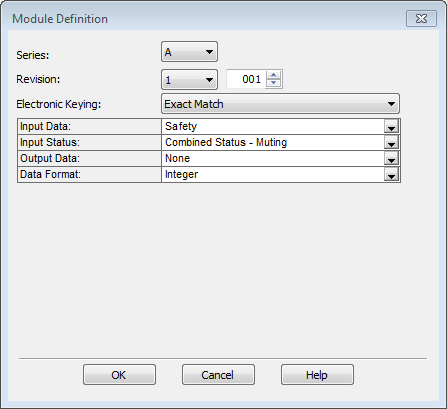

Las siguientes secciones proporcionan ejemplos de cómo usar el software de programación para establecer los operandos de configuración del módulo Guard I/O.
Rockwell Automation sugiere seleccionar
Coincidencia Exacta
para la Codificación electrónica
como se muestra. También es aceptable seleccionar Coincidencia compatible
(Compatible Match).Configuración de entrada del módulo
Configuración de salida de la prueba del módulo
Configuración de salida del módulo
