Examinar si cerrado (XIC)
Esta información corresponde a los controladores
CompactLogix
5370, ControlLogix
5570, Compact GuardLogix
5370, GuardLogix
5570, Compact GuardLogix
5380, CompactLogix
5380, ControlLogix
5580, GuardLogix
5580 y ControlLogix 5590.La instrucción Examinar si cerrado (Examine if Closed, XIC) examina el bit de datos para establecer o restablecer la condición de renglón.
Idiomas disponibles
Diagrama de lógica de escalera
Operandos
Diagrama de lógica de escalera
Operando | Tipo de datos | Formato | Descripción |
|---|---|---|---|
Data bit | BOOL | etiqueta | Se prueba el bit. Hay varios modos de direccionamiento de operandos posibles para el bit de datos, consulte Direccionamiento de bits para ver ejemplos. |
Afecta a las marcas de estado matemáticas
No
Fallos mayores/menores
No es específico para esta instrucción. Consulte Índice a través de matrices para ver los fallos de indexación de matrices.
Ejecución
Diagrama de lógica de escalera
Condición/estado | Acción realizada |
|---|---|
Pre-escaneado | N/A |
La condición de entrada de renglón es falsa | Establecer la condición de salida de reglón a condición de entrada de reglón |
La condición de entrada de renglón es verdadera | Si DataBit está en verdadero, la condición de salida de reglón se establece en verdadera. Si DataBit está en falso, la condición de salida de reglón se borra y se establece en falsa. |
Post-escaneado | N/A |
Ejemplo 1
Diagrama de lógica de escalera
Si Limit_Switch_1 está en verdadero, se habilita la siguiente instrucción.
Ejemplo 2
Diagrama de lógica de escalera

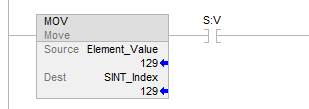

Si S:V (generado por MOV) está en verdadero, se habilita la siguiente instrucción.
Ejemplo 3
Diagrama de lógica de escalera
Acceso XIC número LINT
Axis_04 es una etiqueta AXIS_CIP_DRIVE.
Test_Axis_00 es un alias para Axis_04.
El tipo AXIS_CIP_DRIVE tiene un miembro LINT llamado CIPAxisFaults.
BusUndervoltageULFault es un miembro bit de CIPAxisFaults.
Test_Axis_00.BusUndervoltageULFault es bit 34 para CIPAxisFaults. El valor de bit 34 es 0x400000000.
Si Test_Axis_00.BusUndervoltageULFault está en verdadero, se habilita la siguiente instrucción.
