Aritmética y lógica de archivo (FAL)

La instrucción FAL realiza operaciones de copia, aritmética, lógica y función en los datos almacenados en una matriz. Cuando el valor de condición de entrada de reglón de la instrucción FAL pasa de falso a verdadero, la expresión proporcionada se ejecutará a lo largo del modo de iteración especificado.

Hay reglas para operadores admisibles en aplicaciones de seguridad. Consulte Operadores válidos.

Idiomas disponibles

Diagrama de lógica de escalera

Bloque de funciones

Esta instrucción no está disponible en el bloque de funciones.

Texto estructurado

Esta instrucción no está disponible en texto estructurado.

Operandos

Existen reglas de conversión de datos para utilizar diversos tipos de datos numéricos en una instrucción. Ver Conversión de Datos.

Diagrama de lógica de escalera

Longitud y Posición (correspondiente a .LEN y .POS en la etiqueta de control) son pseudo-operandos. Para obtener más información, vea Inicialización del pseudo-operando.

Estructura de CONTROL

El valor de la expresión se almacena en la etiqueta de destino. Si se produce un desbordamiento, establecerá el bit ER y detendrá la ejecución. Una vez la instrucción FAL completa todas las iteraciones configuradas, se establece el bit .DN.

Seleccionar el modo de funcionamiento

En el caso de las instrucciones FAL, el modo indica al controlador cómo distribuir la operación de matriz.

Modo Todos

En el Modo todos, la instrucción opera en todos los elementos especificados de la matriz antes de seguir a la siguiente instrucción. La operación comienza cuando EnableIn de la instrucción realiza una transición de falso a verdadero. El valor de posición (.POS) en la estructura de control apunta al elemento de la matriz que la instrucción está utilizando actualmente. La operación se detiene cuando el valor de .POS es igual o superior al valor de .LEN y cuando se produce un desbordamiento en la expresión y el bit .ER se establece en verdadero.

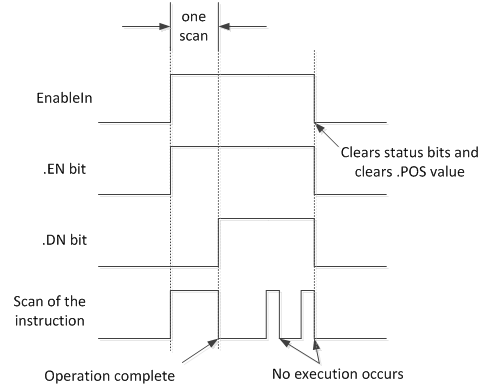

El siguiente diagrama de temporización muestra la relación entre los bits de estado y la operación de la instrucción. Cuando finaliza la ejecución de la instrucción, el bit .DN es verdadero. El bit .DN, el bit .EN y el valor .POS se borran cuando EnableIn es falso. Solo entonces puede desencadenarse otra ejecución de la instrucción mediante una transición de falso a verdadero de EnableIn.

Modo Numérico

El modo Numérico distribuye el funcionamiento de la matriz sobre una serie de escaneados. Se utiliza este modo cuando trabaje con datos que no sean críticos o cuando el volumen de datos sea grande. Se introduce el número de elementos a operar en cada escaneado, que reduce el tiempo de escaneado.

La ejecución se desencadena cuando EnableIn realiza una transición de falso a verdadero. Una vez desencadenada, la instrucción se ejecuta cada vez que se escanea con el número de escaneados necesarios para completar la operación sobre toda la matriz. Cuando está desencadenada, EnableIn puede cambiar repetidamente sin interrumpir la ejecución de la instrucción.

Evita usar los resultados de una instrucción de archivo que opere en el modo numérico hasta que se haya establecido el bit .DN.

El siguiente diagrama de temporización muestra la relación entre los bits de estado y la operación de la instrucción. Cuando se haya completado la ejecución de la instrucción, se establece el bit .DN.

Si EnableIn es verdadero al finalizar, los bits .EN y .DN son verdaderos hasta que EnableIn pase a falso. Cuando EnableIn se vuelve falso, estos bits y el valor .POS se borran.

Si EnableIn es falso al finalizar, el bit .EN se borra inmediatamente. Después de borrarse el bit .EN, en el siguiente escaneado se borran el bit .DN y el valor .POS.

Modo Incremental

El modo Incremental manipula un elemento de la matriz cada vez que EnableIn pase de falso a verdadero.

El siguiente diagrama de temporización muestra la relación entre los bits de estado y la operación de la instrucción. La ejecución se produce solo en un escaneado en el que EnableIn pasa de falso a verdadero. Cada vez que esto ocurre, solo se manipula un elemento de la matriz. Si EnableIn permanece verdadero durante más de un escaneado, la instrucción solo se ejecuta durante el primer escaneado.

El bit .EN se establece cuando el valor de EnableIn es verdadero. El bit .DN se establece cuando se ha manipulado el último elemento de la matriz. Cuando se ha manipulado el último elemento y el valor de EnableIn pasa a falso, se borran los valores del bit .EN, del bit .DN y de .POS.

La diferencia entre el modo Incremental y el modo Numérico a un régimen de un elemento por escaneado es:

El modo Numérico con cualquier cantidad de elementos por escaneado requiere solo una transición de falso a verdadero de EnableIn para iniciar la ejecución. La instrucción continúa ejecutando el número de elementos especificado en cada escaneado hasta su finalización, independientemente del estado de EnableIn.

El modo Incremental requiere que EnableIn cambie de falso a verdadero para manipular un elemento de la matriz.

Expresiones de formato

Para cada operador que utilice en una expresión, debe proporcionar uno o dos operandos (etiquetas o valores inmediatos). Se usa la siguiente tabla para dar formato a los operadores y operandos dentro de una expresión.

Determinar el orden de operación

La instrucción realiza las operaciones dentro de una expresión en un orden estipulado, no necesariamente en el orden en que aparecen. Se puede especificar el orden de la operación agrupando los términos en paréntesis, lo que obligará a la instrucción a realizar las operaciones dentro los paréntesis antes de otras operaciones.

Las operaciones del mismo orden se realizarán de izquierda a derecha.

Afecta a las marcas de estado matemáticas

Fallos mayores/menores

Consulte el Índice a través de matrices para ver si hay fallos de indexación de matrices.

Ejecución

Diagrama de lógica de escalera

Diagrama de flujo de FAL (Condición de salida de reglón es falsa)

Diagrama de flujo de FAL (Condición de salida de reglón es verdadera)

Diagrama de flujo de FAL (Modo Todos)

Diagrama de flujo de FAL (Modo Numérico)

Diagrama de flujo de FAL (Modo Incremental)

Ejemplos

Ejemplo 1

De matriz a matriz.

Diagrama de lógica de escalera

Cuando se habilita, la instrucción FAL copia cada elemento de array_2 en la misma posición dentro de array_1.

Ejemplo 2

Copia de elemento a matriz.

Diagrama de lógica de escalera

Cuando está habilitada, la instrucción FAL copia value_1 dentro de las primeras 10 posiciones de la segunda dimensión de array_2.

Ejemplo 3:

Copia de matriz a elemento.

Cada vez que se habilita la instrucción FAL, copia el valor actual de array_1 en value_1. La instrucción FAL usa el modo incremental, de modo que solo se copia un valor de matriz cada vez que se habilita la instrucción. La próxima vez que se habilita la instrucción, esta sobrescribirá value_1 utilizando el siguiente valor de array_1.

Ejemplo 4:

Operación aritmética: matriz / matriz a matriz

Cuando se habilita, la instrucción FAL divide el valor en la posición actual de array_2 por el valor que haya en la posición actual de array_3 y almacena el resultado en la posición actual de array_1.

Ejemplo 5:

Operación aritmética: matriz / matriz a matriz

Cuando se habilita, la instrucción FAL añade value_1 y value_2 y almacena el resultado en la posición actual de array_1.

Ejemplo 6:

Operación aritmética: matriz / elemento a matriz

Cuando se habilita, la instrucción FAL añade el valor de la posición actual de array_1 a value_1 y almacena el resultado en la posición actual de array_3. La instrucción debe ejecutarse 10 veces para que se manipulan completamente el array_1 y array_3.

Ejemplo 7:

Operación aritmética: (elemento + matriz) a elemento

Cada vez que se habilita la instrucción FAL, añade value_1 al valor actual de array_1 y almacena el resultado en value_2. La instrucción FAL usa el modo incremental, de modo que solo se añade un valor de matriz a value_1 cada vez que se habilita la instrucción. La próxima vez que se habilita la instrucción, esta sobrescribirá value_2.

Ejemplo 8:

Operación aritmética: (elemento * matriz) a elemento

Cuando se habilita la instrucción FAL, multiplica el valor actual de array_1 por el valor actual de array_3 y almacena el resultado en value_1. La instrucción FAL usa el modo incremental, de modo que solo se multiplica un par de valores de matriz cada vez que se habilita la instrucción. La próxima vez que se habilita la instrucción, esta sobrescribirá value_1.
