Vista Axes
Utilice Axes para ver o configurar los ejes del dispositivo.

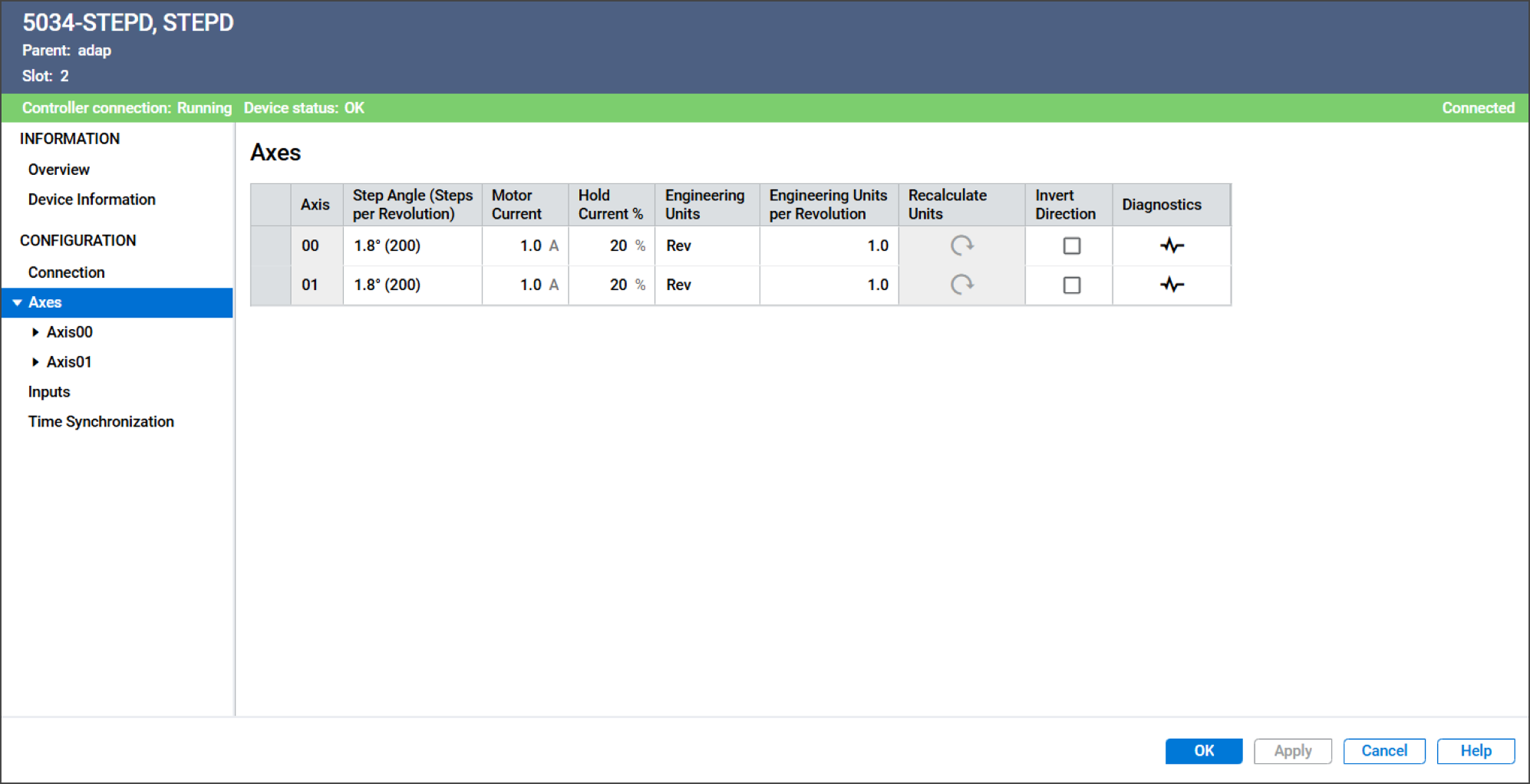

Ejemplo de la vista Axes
La vista Axes incluye estos parámetros:
Parámetro | Descripción | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
Axis | Muestra el número de eje al que se aplica esta configuración. | |||||||||
Step Angle (Steps per Revolution) | Especifica el ángulo de movimiento para cada paso que da el motor.
| |||||||||
Motor Current | Especifica la corriente continua que se suministra al motor cuando éste está en movimiento. Los valores válidos son 0,1 a 4,0 A | |||||||||
Hold Current % | Especifica el porcentaje de corriente del motor que se aplica para mantener el par de retención mientras el eje está inmóvil. Los valores válidos son 0 a 100% | |||||||||
Engineering Units | Especifica la unidad de medida para la posición o la distancia. Los valores válidos son cadenas de texto. La cadena se utiliza en los siguientes campos:
| |||||||||
Engineering Units per Revolution | Especifica el número de unidades de ingeniería por revolución. El módulo utiliza este valor para convertir los parámetros de posición, velocidad y aceleración entre revoluciones y unidades de medición. | |||||||||
Recalculate Units | Al cambiar las unidades de medición por revoluciones, utilice este botón para recalcular automáticamente los valores de estos parámetros de configuración:
| |||||||||
Invert Direction | Especifica si se debe invertir la dirección lógica del motor para compensar diferencias de instalación u orientación mecánica.
| |||||||||
Diagnostics | Abre el cuadro de diálogo Diagnostics, que contiene información de diagnóstico. |
