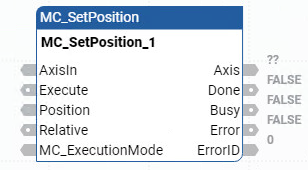

MC_SetPosition (posición establecida de control de movimiento)

La instrucción MC_SetPosition cambia el sistema de coordenadas de un eje manipulando la posición real de un eje con el mismo valor, sin causar ningún movimiento.

Detalles de la operación:

MC_SetPosition solo se puede completar correctamente si el estado del eje es Atascado o Movimiento continuo (MC_ExecutionMode = 0), o si se completa el movimiento continuo y finaliza con el estado Atascado (MC_ExecutionMode = 1).

MC_SetPosition funciona de la misma forma que MC_Home si HomingMode = MC_HOME_DIRECT (0x04), salvo que el bloque de funciones MC_Home define el estado de autodirección del eje.

Si MC_ExecutionMode = 0 (mcImmediately), la ejecución del bloque de funciones MC_SetPosition notifica un error si existe un movimiento continuado y no continuo con el eje.

Si MC_ExecutionMode = 1 (mcQueued), el ajuste de posición real solo se produce cuando se detiene todo el movimiento continuado anterior. Es decir, cada bloque de función anterior debe tener al menos una de las salidas Listo, Anulado o Error definida a Verdadera.

Idiomas compatibles: Diagrama de bloque de funciones, diagrama de lógica de escalera y texto estructurado.

Esta instrucción se aplica a los controladores L50E y L70E que son compatibles con control de movimiento.

Parámetros de MC_SetPosition
Parámetro	Tipo de parámetro	Tipo de datos	Descripción
EN	Entrada	BOOL	Habilitar bloque de instrucción. CIERTO: Ejecuta el cálculo MC_SetPosition actual. FALSO: No hay cómputo. Solo se aplica a programas de diagrama de lógica de escalera.
AxisIn	Entrada	AXIS_REF FB_AXIS_REF	Utilice el tipo de datos AXIS_REF para definir AxisIn. Para FB_Axis (eje de retroalimentación), utilice el Tipos de datos FB_AXIS_REF para definir AxisIn.
Execute	Entrada	BOOL	CIERTO: Comienza a definir la posición del eje.
Position	Entrada	REAL	La posición absoluta o distancia relativa que se va a establecer para el eje.
Relative	Entrada	BOOL	CIERTO: Define la distancia relativa del eje. FALSO: Define la posición absoluta del eje.
MC_ExecutionMode	Entrada	SINT	Los valores son: 0 (`mcImmediately`): La funcionalidad es válida inmediatamente. 1 (`mcQueued`): La nueva funcionalidad se valida si: Todos los comandos de movimiento anteriores están definidos como uno de los siguientes parámetros de salida: Listo, Anulado o Error. El eje no está en estado de movimiento. Para (MC_ExecutionMode = 0), este bloque de funciones solo se completa correctamente si el estado del eje es Deshabilitado o Atascado. La ejecución de este bloque de funciones genera un error si se produce un movimiento continuado y no continuo con el eje en este modo. Para (MC_ExecutionMode = 1), este bloque de funciones solo se completa correctamente si el estado del eje es Deshabilitado o Atascado, o si el movimiento continuado se puede completar, lo que finaliza un estado Atascado. El resto de valores de entrada están actualmente reservados y se consideran parámetros no válidos.
ENO	Salida	BOOL	Habilita la salida. Solo se aplica a programas de diagrama de lógica de escalera.
Axis	Salida	AXIS_REF	La salida del eje es de solo lectura en programas de diagrama de lógica de escalera.
Done	Salida	BOOL	CIERTO: La posición tiene un valor nuevo.
Busy	Salida	BOOL	CIERTO: El bloque de funciones no ha terminado.
Error	Salida	BOOL	Indica que se ha producido un error. CIERTO: Se ha detectado un error. FALSO: No hay error.
ErrorID	Salida	UINT	Un número único que identifica el error. Los errores de esta instrucción se definen en ID de error de bloque de función de control de movimiento.

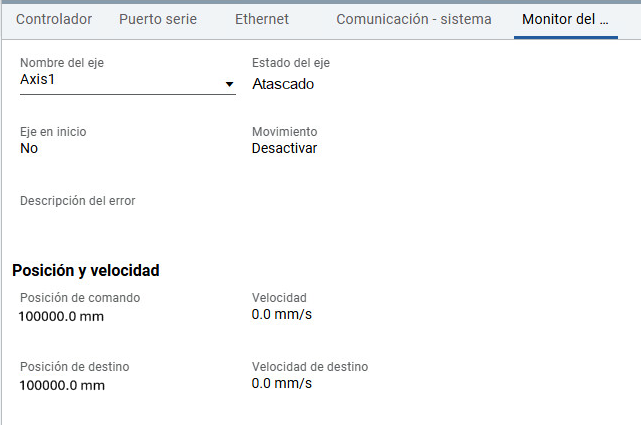

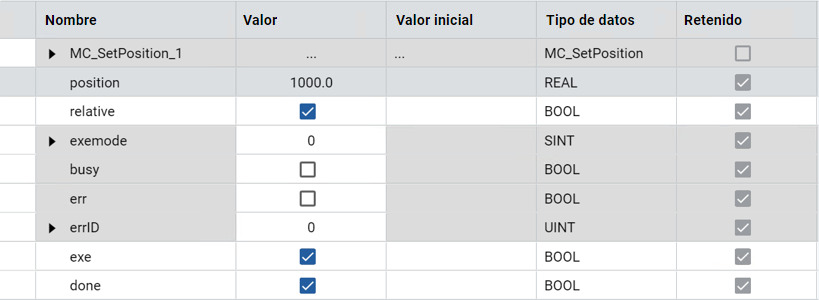

Ejemplos de MC_SetPosition

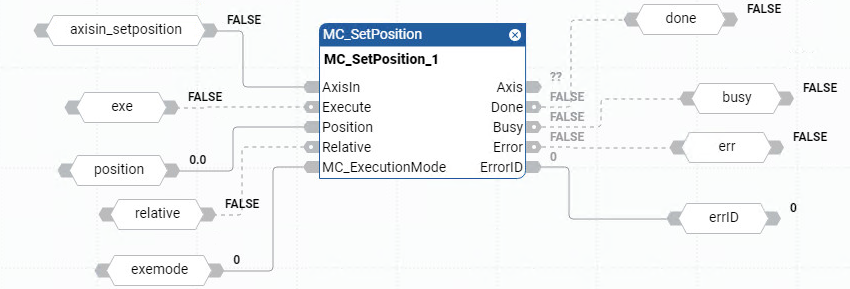

Ejemplo de diagrama de bloque de funciones MC_SetPosition

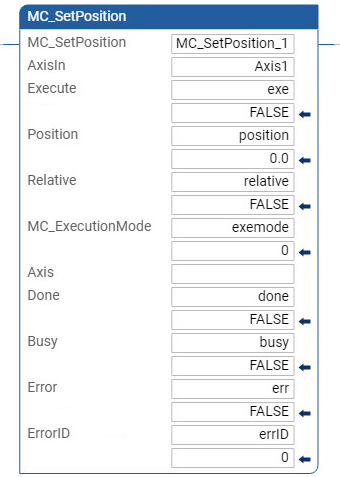

Ejemplo de diagrama de lógica de escalera MC_SetPosition

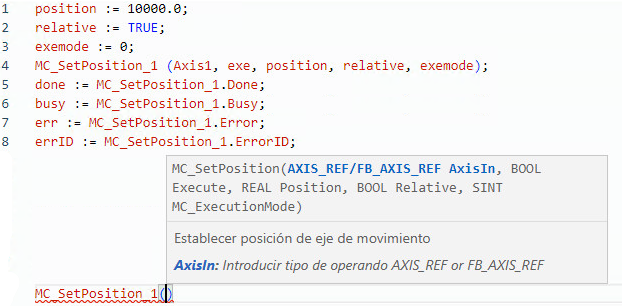

Ejemplo de texto estructurado MC_SetPosition
