Crear un diagrama de lógica de escalera y agregar variables

Crea un diagrama de lógica de escalera y luego agregue variables locales a la línea. Este programa de muestra utiliza un controlador 2080-L50E-24QVB. HSC es compatible con todos los controladores L50E.
Requisitos previos
  • Cree un proyecto de controlador
    Micro800
     y agregue un controlador compatible con HSC.
  • El controlador está sin conexión.
Para crear un diagrama de lógica de escalera y agregar variables
  1. En el
    Organizador de proyectos
    , haga clic con el botón secundario en
    Programas
     y, a continuación, seleccione
    Nuevo programa
    .
  2. En
    Nuevo programa
    , escriba el nombre del programa, compruebe que el tipo es
    Diagrama de lógica de escalera
     y, a continuación, seleccione
    Crear
    .
  3. Abra el programa realizando una de las siguientes acciones:
    • Haga doble clic en el programa.
    • Seleccione el programa y, a continuación, seleccione la tecla
      Intro
      .
  4. Agregue un contacto directo a la primera línea de lógica de escalera realizando una de las siguientes acciones:
    • En la
      Caja de herramientas
      , en
      Buscar
      , escriba
      XIC
       y arrástrelo a la línea del editor de lenguaje.
    • En la
      Caja de herramientas
      , haga doble clic en
      XIC
       para agregarlo a la primera línea de lógica de escalera.
  5. Asigne una variable al contacto directo.
    • Haga clic con el botón secundario en la instrucción
      XIC
      , y, a continuación, seleccione
      Seleccionar variable
      .
    • En el selector de variables, seleccione la ficha de navegación
      <controller-name>
      , y, a continuación, haga doble clic en
      Variables globales
      .
    • En el selector de variables globales, seleccione
      _IO_EM_DI_05
       y, a continuación, seleccione
      Seleccionar
      .
  6. Para agregar una instrucción HSC, realice una de las siguientes acciones:
    1. En la
      Caja de herramientas
      , en
      Buscar
      , escriba
      HSC
      , y luego arrástrelo a la derecha de la instrucción XIC en el editor de lenguaje.
    2. En la
      Caja de herramientas
      , haga doble clic en
      HSC
       y, a continuación, arrastre la instrucción HSC agregada a la derecha de la instrucción XIC en el editor de lenguaje.
  7. En el
    Organizador de proyectos
    , en el programa que ha creado, haga doble clic en
    Variables locales
    .
  8. En la cuadrícula de variables locales, agregue las siguientes variables:
    Variables locales
    Nombre de la variable
    Tipo de datos
    MyCommand
    USINT
    MyAppData
    HSCAPP
    MyInfo
    HSCSTS
    MyPLS
    PLS
    MyStatus
    UINT

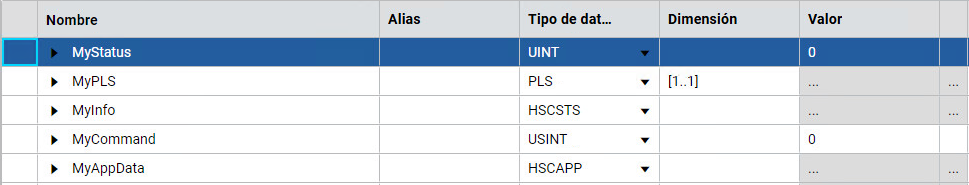

    La cuadrícula de variables locales debe tener un aspecto similar al de la imagen siguiente:
    Cuadrícula de variables locales de ejemplo de HSC
