HSC

La instrucción HSC aplica preajustes altos, preajustes bajos y valores de origen de salida al contador de alta velocidad.

Detalles de la operación:

El interruptor programable de límite (PLS) se habilita primero estableciendo el parámetro HSCAppData.PLSEnable en Cierto.

El parámetro PLSPosition se restablece después de completarse un ciclo completo y alcanzarse el valor HSCSTS.HP.

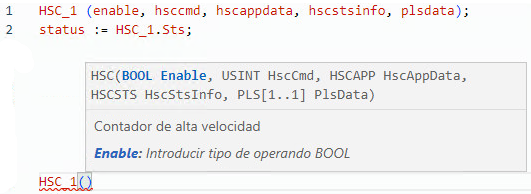

Idiomas compatibles: Diagrama de bloque de funciones, diagrama de lógica de escalera y texto estructurado.

Esta instrucción se aplica a los controladores L50E y L70E.

Parámetros de HSC

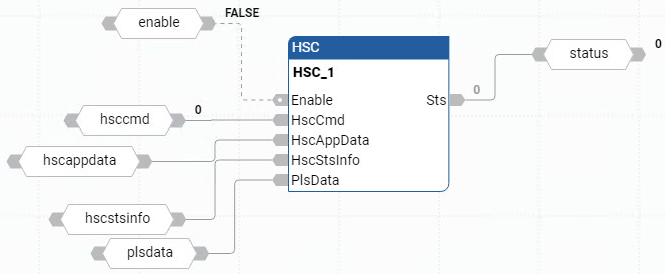

Parámetro	Tipo de parámetro	Tipo de datos	Descripción
EN	Entrada	BOOL	Cuando se establece como cierto, la instrucción está habilitada. CIERTO: Ejecuta el cálculo actual. FALSO: No hay cómputo. Se aplica a programas de diagrama de lógica de escalera. Recomendamos no utilizar el parámetro EN con el bloque de funciones HSC porque cuando EN se establece en FALSO el temporizador sigue incrementándose.
Enable	Entrada	BOOL	Habilitar bloque de instrucción. CIERTO: Ejecuta la operación de HSC especificada en el parámetro del comando HSC. FALSO: No se generan comandos HSC.
HscCmd	Entrada	USINT	Genera comandos en el HSC.
HSCAppData	Entrada	Tipo de datos HSCAPP	Configuración de la aplicación HSC, que normalmente solo es necesaria una vez.
HSCStsInfo	Entrada	Tipo de datos HSCSTS	Estado dinámico del HSC, que se actualiza de forma continua durante el recuento de este.
PlsData	Entrada	PLS	Estructura de datos del interruptor del límite programable (PLS).
Sts	Salida	UINT	Estado ejecución del HSC. Códigos de estado HSC: 0x00: No se realiza ninguna acción (no habilitada). 0x01: Ejecución del HSC correcta. 0x02: Comando HSC no válido. 0x03: ID de HSC fuera de rango. 0x04: Error de configuración de HSC.
ENO	Salida	BOOL	Habilita la salida. Se aplica a programas de diagrama de lógica de escalera.

Ejemplos de HSC
