Explorador de referencias cruzadas

El explorador de referencias cruzadas es una herramienta de búsqueda para encontrar las referencias lógicas a variables en el proyecto de
Micro800
.
Abra el explorador de referencias cruzadas desde:
  • El editor de lenguaje de un diagrama de lógica de escalera, un diagrama de bloque de funciones o un programa de texto estructurado.
  • La cuadrícula de variables locales o globales.
El explorador de referencias cruzadas muestra referencias a la variable en función de dónde se use la variable, incluido lo siguiente:
  • Programa de diagrama de lógica de escalera
  • Programas de texto estructurado
  • Diagramas de bloque de funciones
  • Funciones definidas por el usuario
  • Bloques de funciones definidas por el usuario
  • Configuraciones del controlador
El explorador de referencias cruzadas muestra la siguiente información sobre la variable:
  • Nombre
    : Nombre de la variable al que se hace referencia en el proyecto del controlador.
  • Instrucción
    : Nombre de la instrucción en la que se utiliza la variable.
  • Ubicación
    : Ubicación en la que se utiliza la variable y un vínculo a la ubicación.
  • Acceso
    : El acceso de comunicación a la variable como
    Sin acceso
    ,
    Lectura/Escritura
     o
    Lectura
    .
Explorador de referencias cruzadas
Explorador de referencias cruzadas
Explorador de referencias cruzadas

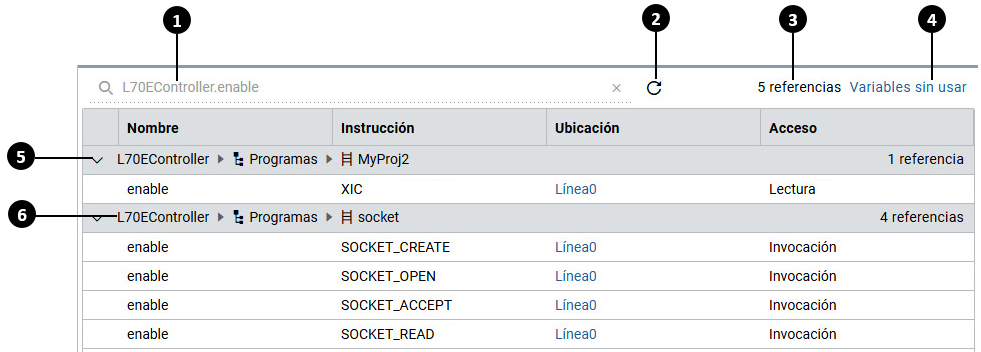

Ítem
Descripción
Llamada 1
Muestra la ubicación de la variable en el proyecto del controlador:
  • En el caso de las variables globales, es
    <project-name>.<variable-name>
    .
  • En el caso de las variables locales, es
    <project-name>.<program-name>.<variable-name>
    .
Es de solo lectura.
Llamada 2
Actualiza la lista de referencias cruzadas.
La actualización se usa después de:
  • Cambiar la posición de una variable en el editor de lenguajes.
  • Cambiar el nombre de una variable, un programa, una instrucción o una palabra definida.
Llamada 3
Muestra el número total de referencias a la variable seleccionada.
Llamada 4
Abre el selector de variables no utilizadas para ver las variables definidas por el usuario que no están asignadas a un programa del controlador.
Llamada 5
Muestra u oculta la información de referencia de la categoría.
Llamada 6
Muestra la ubicación de la referencia en el
Organizador de proyectos
.
