Agregar líneas adicionales y editar asignaciones de variable

Siga los pasos a continuación para agregar las líneas 2 y 3 copiando las líneas 0 y 1, edite las asignaciones de variable y luego compile el UDFB Traffic_Light.
Un icono de error icono de error junto al nombre de una variable indica lo siguiente:
  • Se debe asignar un nombre de variable.
  • Se debe introducir un valor constante.
  • Un error de coincidencia del tipo de datos.
Para agregar líneas adicionales y editar asignaciones de variable
  1. Duplique la línea 0 y la línea 1 mediante las siguientes acciones:
    1. Seleccione la primera línea.
    2. Seleccione la segunda línea mientras presiona la tecla
      Ctrl
      .
    3. Haga clic con el botón secundario en cualquier línea y, a continuación, seleccione
      Copiar
      .
    4. Haga clic con el botón secundario en la línea 1 y, a continuación, seleccione
      Pegar
      .
    También puede usar la tecla de método abreviado para copiar y pegar líneas.
  2. En la línea 2, asigne la variable
    TON_3
     al TON.
  3. En la línea 3, asigne la variable
    TON_4
     al TON.
  4. En las líneas 2 y 3, haga lo siguiente:
    1. Cambie cada variable EO a la variable NS.
    2. Cambie cada variable NS a la variable EO.
    3. (Opcional) Introduzca los comentarios de línea.
    4. Compruebe que las líneas 2 y 3 tengan un aspecto similar al del ejemplo siguiente:

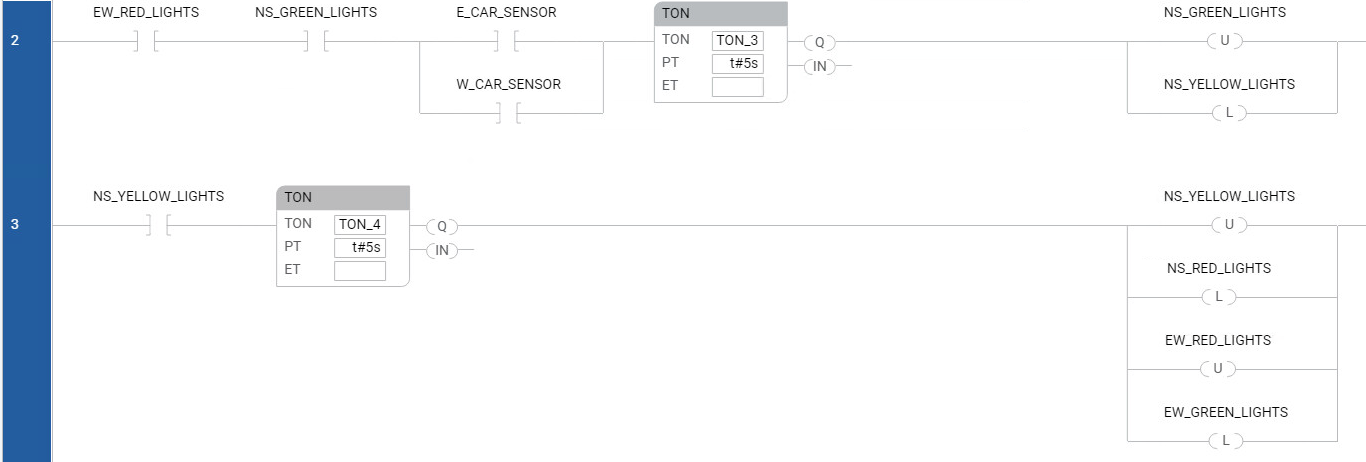

      Proyecto Semáforo - Líneas 3 y 4
  5. Agregue la línea 4 al final.
    La lógica es:
    Cuando el programa se descarga por primera vez al controlador y se ejecutan, ninguno de los semáforos está encendido de inicio. Esta última línea comprobará esta condición (todos los semáforos están apagados) y se encenderá la luz roja de los semáforos Norte/Sur y la luz verde de los semáforos Este/Oeste.
  6. (Opcional) Haga doble clic en la línea 4, seleccione
    Agregar comentario de línea
     y, a continuación, escriba:
    To initialize the program after the initial download, if all the lights are turned off, turn on the North-South red lights and the East-West green lights.
  7. Agregue los siguientes elementos de diagrama de lógica de escalera a la línea 4 en el orden indicado de izquierda a derecha. Use la
    Caja de herramientas
     para agregar elementos de contacto inverso según la siguiente tabla:
    Elementos de diagrama de lógica de escalera en la línea 4
    Elemento de LD
    Posición
    Nombre
    XIO
    1 (extremo izquierdo)
    NS_RED_LIGHTS
    XIO
    2
    NS_YELLOW_LIGHTS
    XIO
    3
    NS_GREEN_LIGHTS
    XIO
    4
    EW_RED_LIGHTS
    XIO
    5
    EW_YELLOW_LIGHTS
    XIO
    6 (extremo derecho)
    EW_GREEN_LIGHTS
  8. Agregue dos OTO en paralelo para activar las variables NS_RED_LIGHTS y EW_GREEN_LIGHTS.

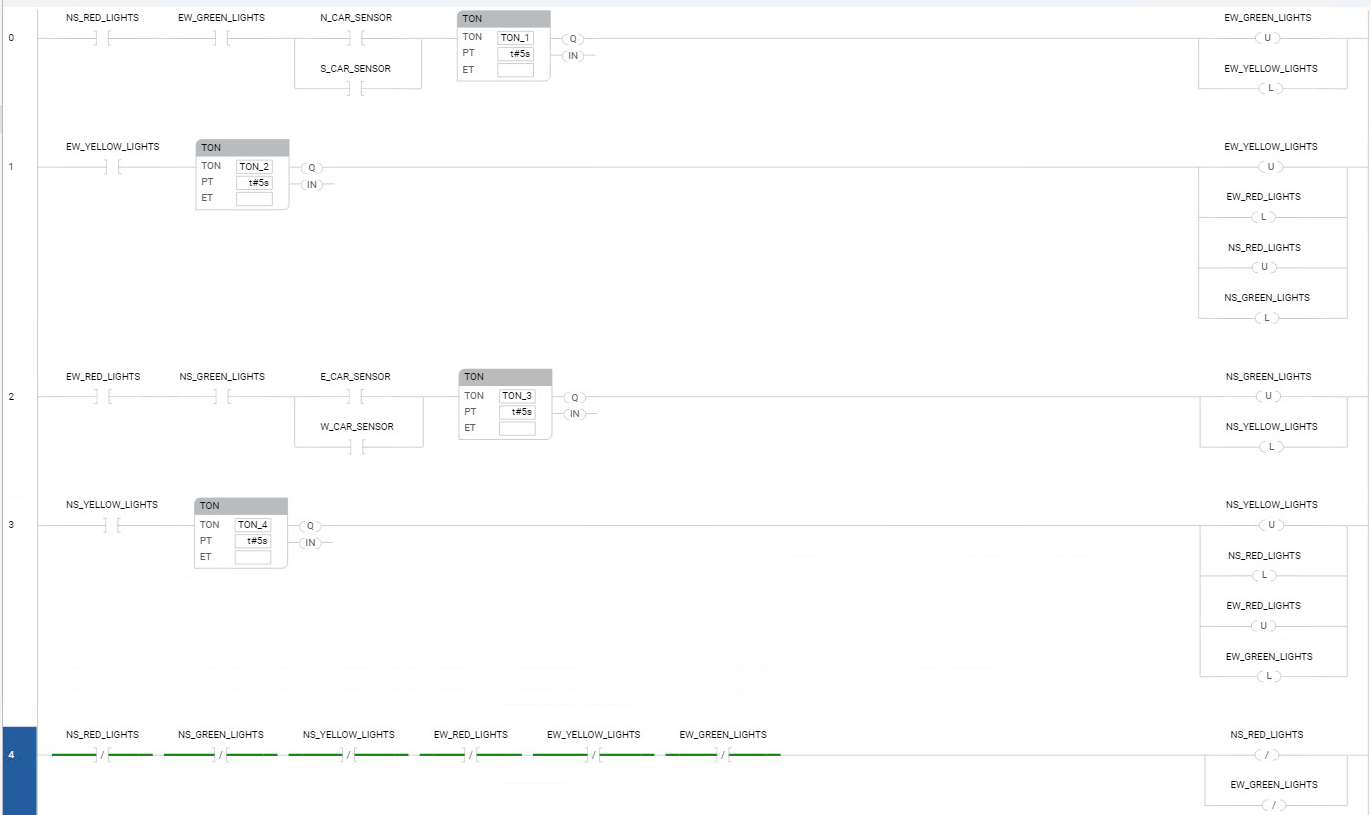

    El programa completo del bloque de funciones definidas por el usuario tiene un aspecto similar al de la imagen siguiente:
    Cómo es el proyecto Semáforo
  9. Para compilar el proyecto, realice una de las siguientes acciones:
    • En la barra de menús, seleccione
      Dispositivo
      Compilar
      .
    • Haga clic con el botón secundario en el controlador y, a continuación, seleccione
      Compilar
      .
  10. En
    Salida
    , vea el resultado de la compilación.
  11. (opcional) Solucione los errores y, a continuación, vuelva a compilar el proyecto.
  12. Para guardar el proyecto, realice una de las siguientes acciones:
    • En la barra de menús, seleccione el botón Guardar.
    • En el menú
      Archivo
      , seleccione
      Guardar
      .
