Agregar una segunda línea de lógica de escalera
Siga estos pasos para agregar una segunda línea que incluya:
- Una temporización activada con retraso.
- Bifurcaciones con bobinas y variables asignadas.
Después de agregar y configurar los elementos del diagrama de lógica de escalera (Ladder Diagram, LD) que se describen en esta tarea, la línea 1 (la segunda línea) del programa funcionará de la siguiente manera:
Si la luz amarilla de los semáforos este/oeste está encendida durante al menos dos segundos, cambie las luces de los semáforos este/oeste de amarillo a rojo y las luces de los semáforos norte/sur de rojo a verde.
Para agregar una segunda línea de lógica de escalera
- En laCaja de herramientas, arrastre el
y colóquelo debajo de la primera línea. - (Opcional) Agregue el siguiente comentario de línea:Si la luz amarilla este-oeste está encendida durante al menos dos segundos, cambie la luz este-oeste de amarillo a rojo y la luz de los semáforos norte-sur de rojo a verde.
- Agregue un XIC al comienzo de la línea 1 y asigne la variableEW_YELLOW_LIGHTSal XIC.
- Agregue un TON a la derecha del XIC deEW_YELLOW_LIGHTSy asigne la variableTON_2al TON.
- En el cuadro situado junto aPT, introduzcaT#5spara una constante de tiempo de 5 segundos y, a continuación, seleccioneIntro.

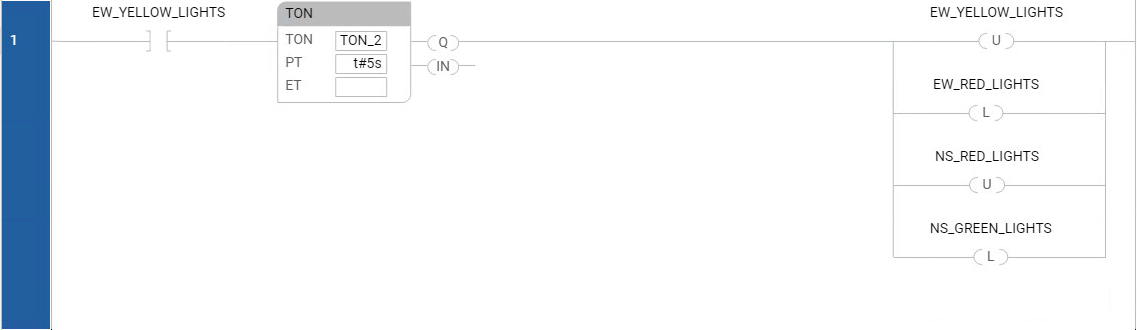

- Siga los mismos pasos para agregar los siguientes elementos de LD a la línea 1:Elementos de LD en línea 1Elemento de LDUbicaciónVariableTres bifurcacionesDerecha del bloqueN/AOTUPrimera bifurcación (superior)EW_YELLOW_LIGHTSOTLSegunda bifurcaciónEW_RED_LIGHTSOTUTercera bifurcaciónNS_RED_LIGHTSOTLCuarta bifurcación (inferior)NS_GREEN_LIGHTSLa segunda línea tiene un aspecto similar a la siguiente imagen:
- Para guardar el proyecto, realice una de las siguientes acciones:
- En la barra de menús, seleccione el
. - En el menúArchivo, seleccioneGuardar.
