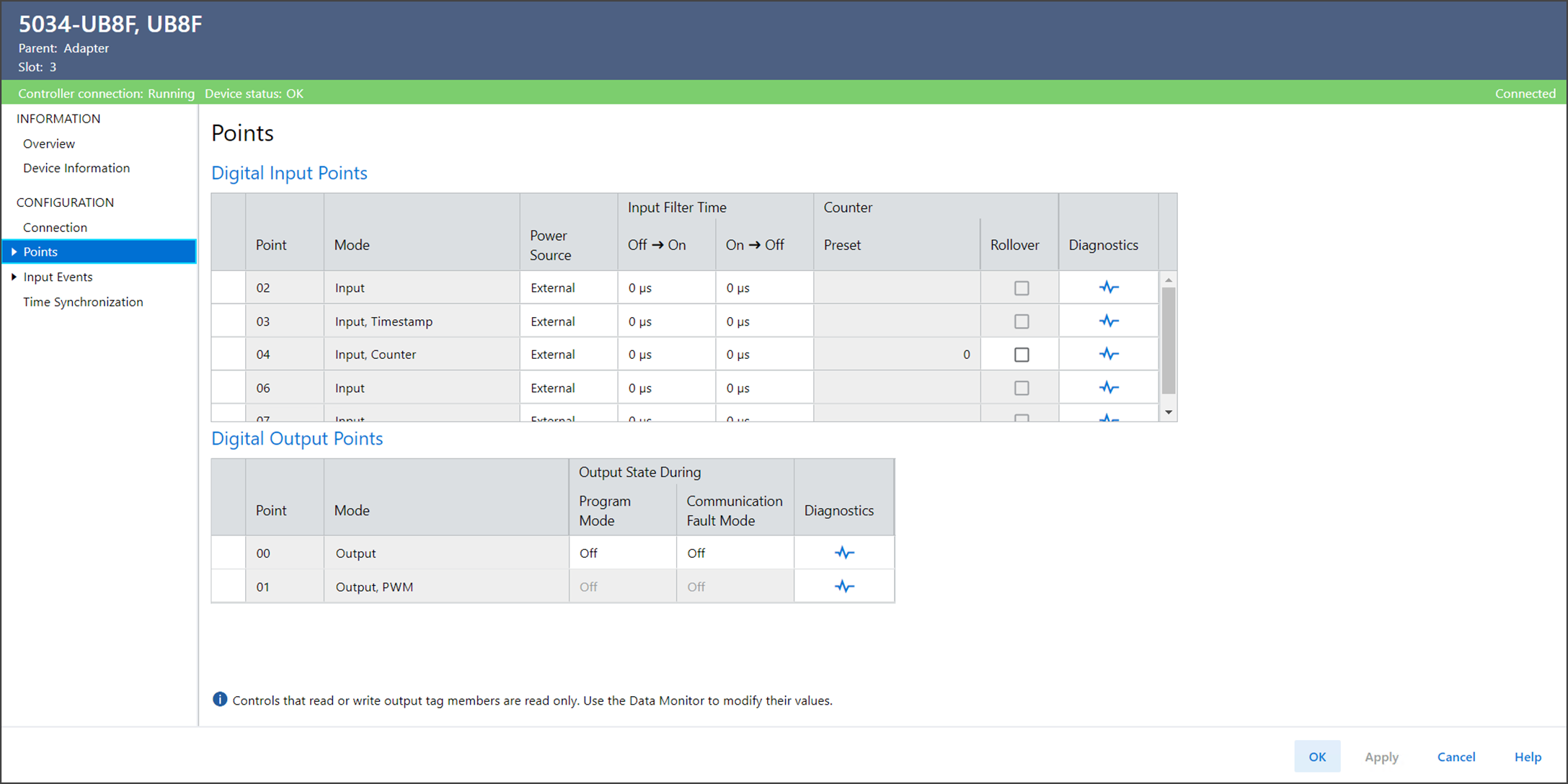

Vista Points

Muestra los puntos que se han inhabilitado.

Muestra el número de punto al que se aplica esta configuración.

Muestra el modo del punto.

Define la fuente de alimentación eléctrica del punto.

Ptxx: Se suministra alimentación eléctrica al sensor desde el punto xx de este módulo, el cual se ha configurado para funcionar como fuente de alimentación eléctrica.
Si se detecta un cortocircuito en el punto de fuente de alimentación eléctrica, el fallo se acumula en el punto de entrada digital.
External: Se suministra alimentación eléctrica al sensor desde una fuente de alimentación eléctrica externa.
SSV: Se suministra alimentación eléctrica al sensor desde el terminal SSV de este módulo.
Si se detecta un cortocircuito SSV, el fallo se acumula en el punto de entrada digital.

Define cuánto tiempo debe permanecer una transición de entrada de desactivado a activado en el estado activado antes de que el dispositivo la considere válida.

Define cuánto tiempo debe permanecer una transición de entrada de activado a desactivado en el estado desactivado antes de que el dispositivo la considere válida.

Muestra el valor, establecido en el tag de salida Preset, que se debe utilizar para el valor preseleccionado del contador. El valor puede estar entre 0 y 2,147,483,647.

Determina la acción que se lleva a cabo cuando el conteo del tag de entrada alcanza el valor preseleccionado del tag de salida.

Si está seleccionado, el contador alcanza el valor preseleccionado, vuelve a cero y luego establece el bit Rollover. No se establece el bit Done.
Si se borra, el contador cuenta hasta el valor preseleccionado y establece el bit Done, luego continúa contando hasta el valor DINT máximo. Rollover se establece cuando Count hace la transición de 2,147,483,647 a 0.

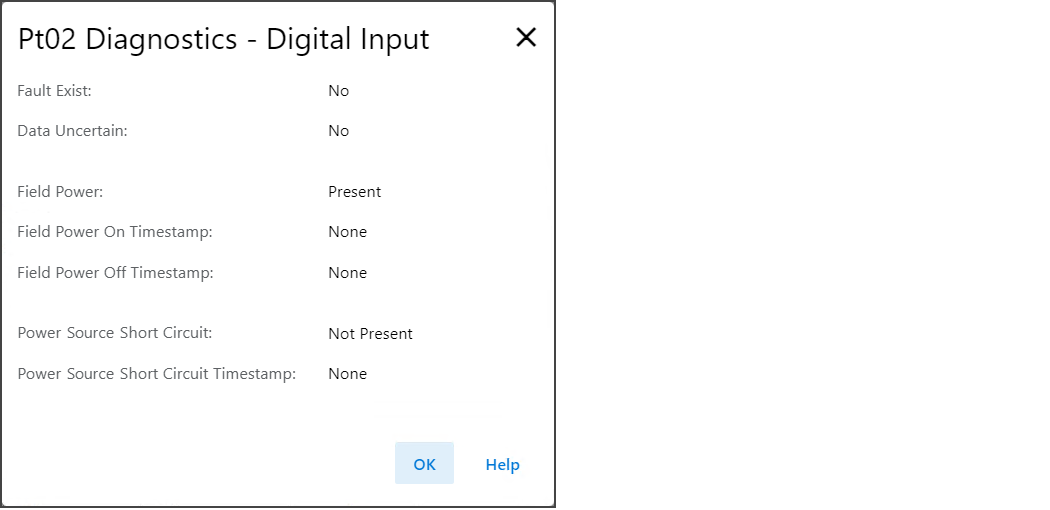

Abre el cuadro de diálogo Diagnostics, que contiene información de diagnóstico.

Muestra el número de punto al que se aplica esta configuración.

Muestra el modo del punto.

Determina el comportamiento de cada salida cuando el controlador efectúa una transición al modo de programación o al modo de inhibición. En el modo de programación o el modo de inhibición, las salidas del controlador se ignoran y la salida se comporta de la siguiente manera:

Off – La salida es 0 o está desactivada.
On – La salida es 1 o está activada.
Hold: La salida mantiene el último estado.

Determina qué le sucede a la salida de cada punto después de que se produzca un fallo de comunicación y el módulo entre en el modo de fallo de comunicación.

Off – La salida es 0 o está desactivada.
On – La salida es 1 o está activada.
Hold: La salida mantiene el nivel actual.

Abre el cuadro de diálogo Diagnostics, que contiene información de diagnóstico.
