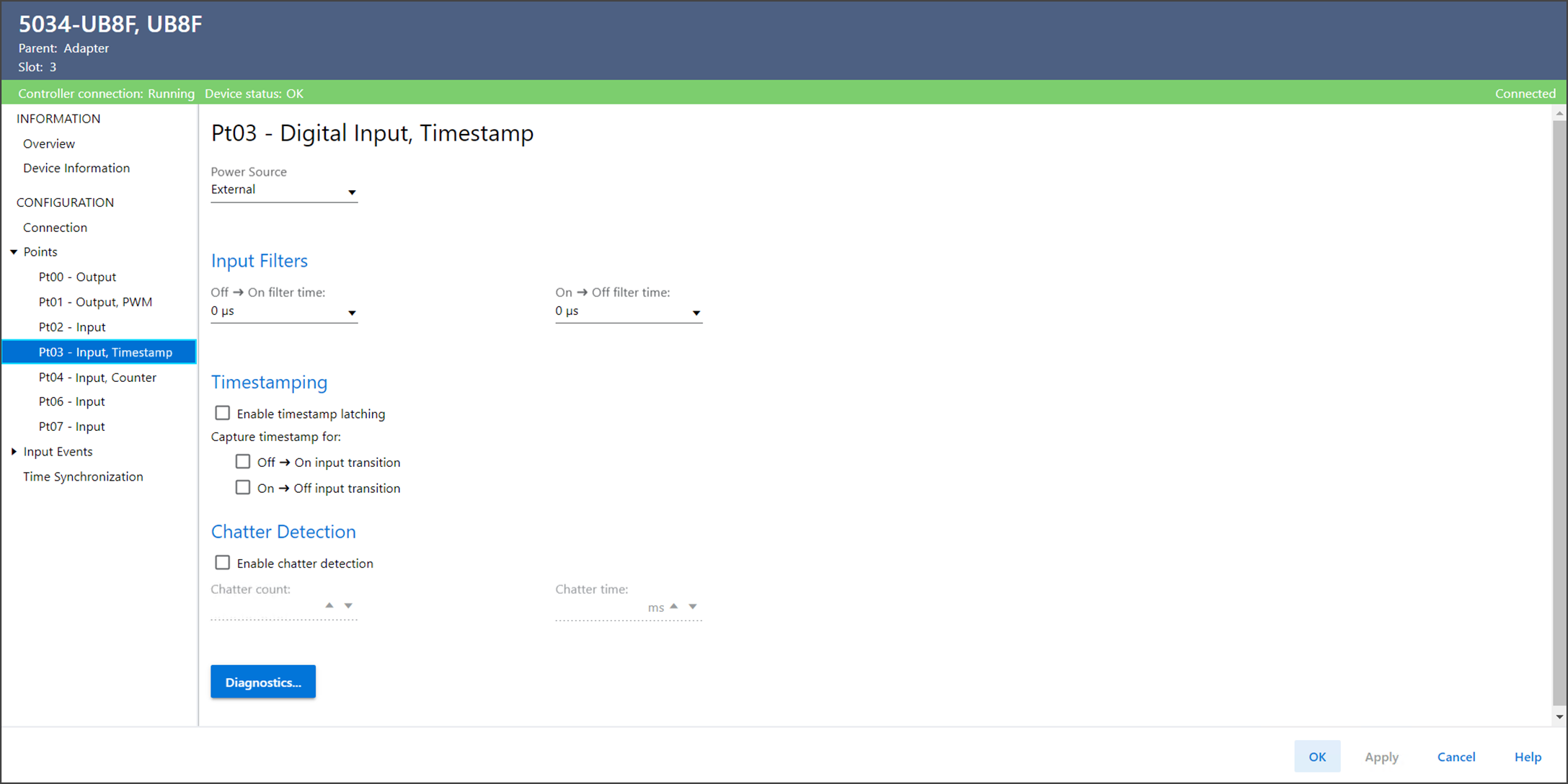

Vista Ptxx – Digital Input, Timestamp

Define la fuente de alimentación eléctrica del punto.

Ptxx: Se suministra alimentación eléctrica al sensor desde el punto xx de este módulo, el cual se ha configurado para funcionar como fuente de alimentación eléctrica.
Si se detecta un cortocircuito en el punto de fuente de alimentación eléctrica, el fallo se acumula en el punto de entrada digital.
External: Se suministra alimentación eléctrica al sensor desde una fuente de alimentación eléctrica externa.
SSV: Se suministra alimentación eléctrica al sensor desde el terminal SSV de este módulo.
Si se detecta un cortocircuito SSV, el fallo se acumula en el punto de entrada digital.

Define cuánto tiempo debe permanecer una transición de entrada de desactivado a activado en el estado activado antes de que el dispositivo la considere válida.

Define cuánto tiempo debe permanecer una transición de entrada de activado a desactivado en el estado desactivado antes de que el dispositivo la considere válida.

Determina si los sellos de hora están enclavados.

Cuando está habilitado, los sellos de hora del dispositivo no se sobrescriben hasta que se confirman.
Cuando está inhabilitado, los sellos de hora del dispositivo pueden sobrescribirse.

Determina si se registra un sello de hora para la transición de entrada de desactivado a activado.

Determina si se registra un sello de hora para la transición de entrada de desactivado a activado.

Establece la detección de vibraciones. Cuando se habilita, se ignoran las vibraciones de un dispositivo conectado a una de sus entradas (por ejemplo, las transiciones rápidas desde un contacto con fallo).

Las vibraciones pueden hacer que el dispositivo marque con sello de hora transiciones de entrada no válidas. Normalmente, las señales con vibraciones hacen que las entradas efectúen una transición falsa muchas veces en un período de tiempo relativamente corto.

Determina el número de transiciones de entrada aceptables que se pueden producir en un determinado período antes de que se considere que se trata de vibraciones de la entrada.

Los valores válidos son 2…127.

Determina el intervalo de tiempo, entre 1 y 10,000 milisegundos, durante el que se cuenta el número de transiciones de entrada.

Abre el cuadro de diálogo Diagnostics, que contiene información de diagnóstico.
