Vista Outputs

Utilice Outputs para ver o configurar las salidas del dispositivo.

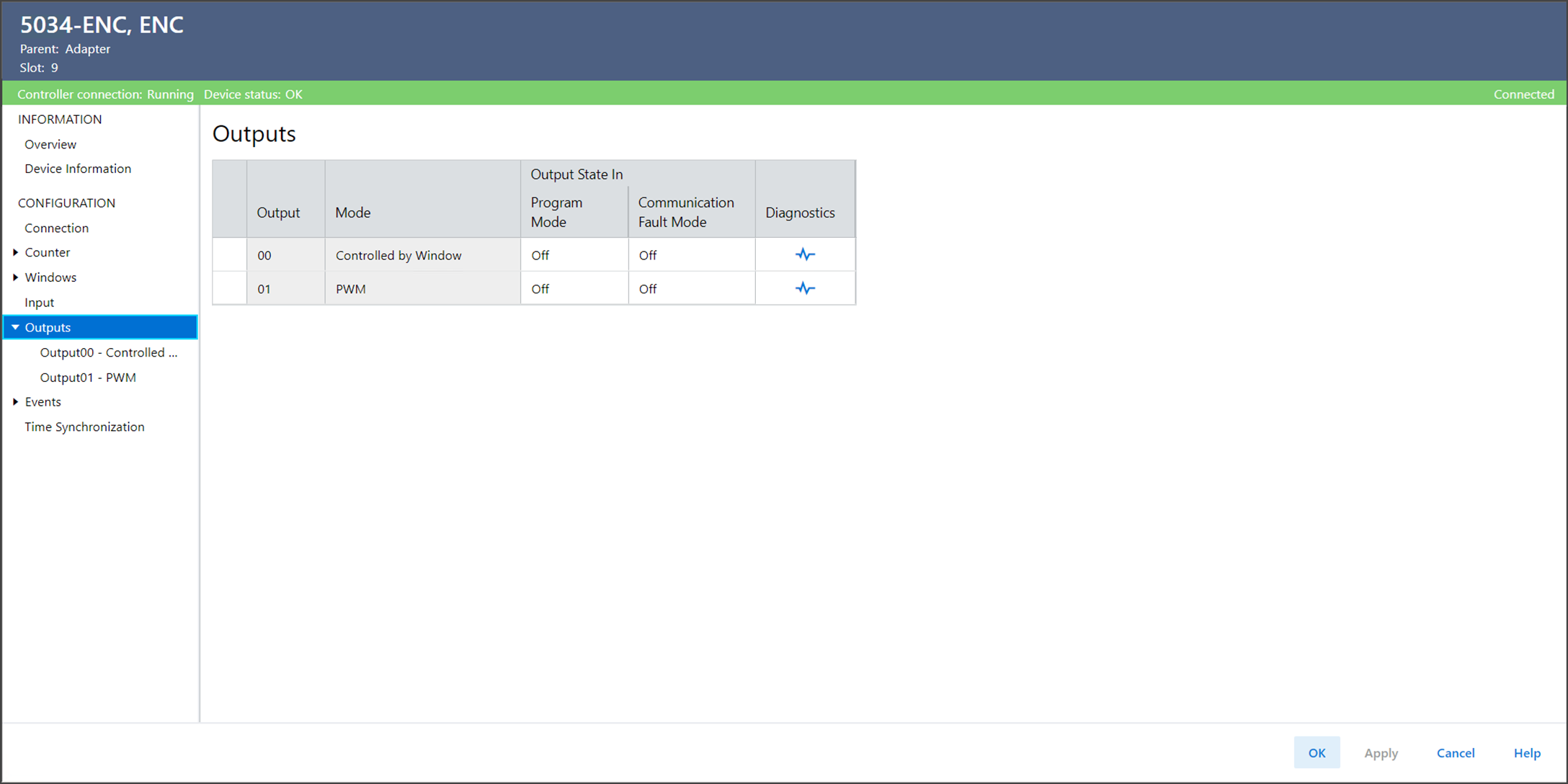

Ejemplo de vista Outputs
La vista Outputs incluye estos parámetros:
Parámetro
Descripción
Output
Muestra el número de salida al que se aplica esta configuración.
Mode
Muestra el modo de la salida.
Output State in Program Mode
Determina el comportamiento de cada salida cuando el controlador efectúa una transición al modo de programación o al modo de inhibición. En el modo de programación o el modo de inhibición, las salidas del controlador se ignoran y la salida se comporta de la siguiente manera:
  • Off: La salida es 0 o está desactivada.
  • On: La salida es 1 o está activada.
  • Hold: La salida mantiene el último estado.
  • Local Control: La salida continúa siendo controlada por la ventana.
Output State in Communication Fault Mode
Determina qué le sucede a la salida de cada punto después de que se produzca un fallo de comunicación y el módulo entre en el modo de fallo de comunicación.
  • Off: La salida es 0 o está desactivada.
  • On: La salida es 1 o está activada.
  • Hold: La salida mantiene el último estado.
  • Local Control: La salida continúa siendo controlada por la ventana.
Diagnostics
Abre el cuadro de diálogo Diagnostics, que contiene información de diagnóstico.

Outputxx Diagnostics

Para ver el diagnóstico de la Salidaxx, seleccione la vista Diagnostics Output.

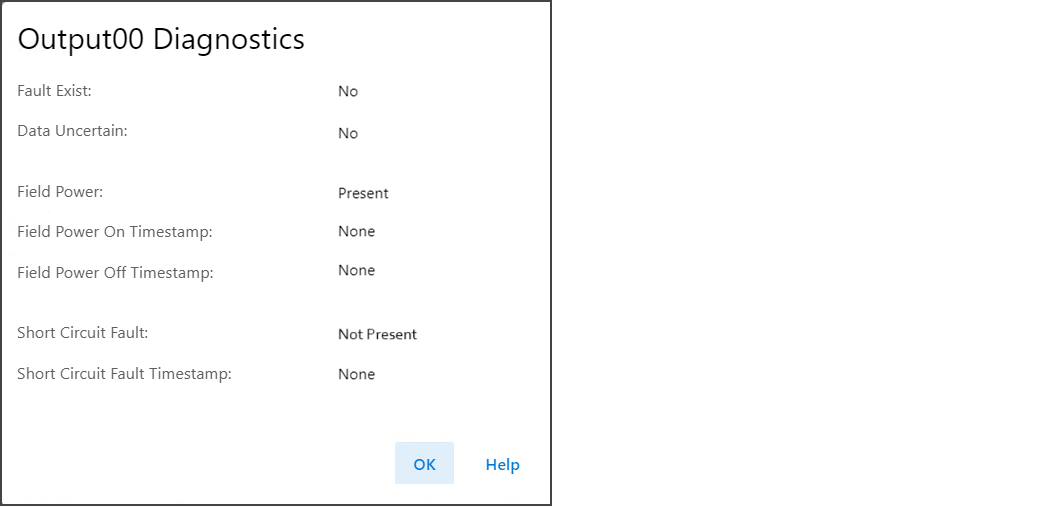

Ejemplo de diagnóstico de Salidaxx
