Vista Outputxx – Triggered Pulse

Utilice Outputxx – Triggered Pulse para ver o configurar una salida específica para el dispositivo. Esta vista está disponible cuando la salida se configura como salida digital en el diálogo Device Definition.

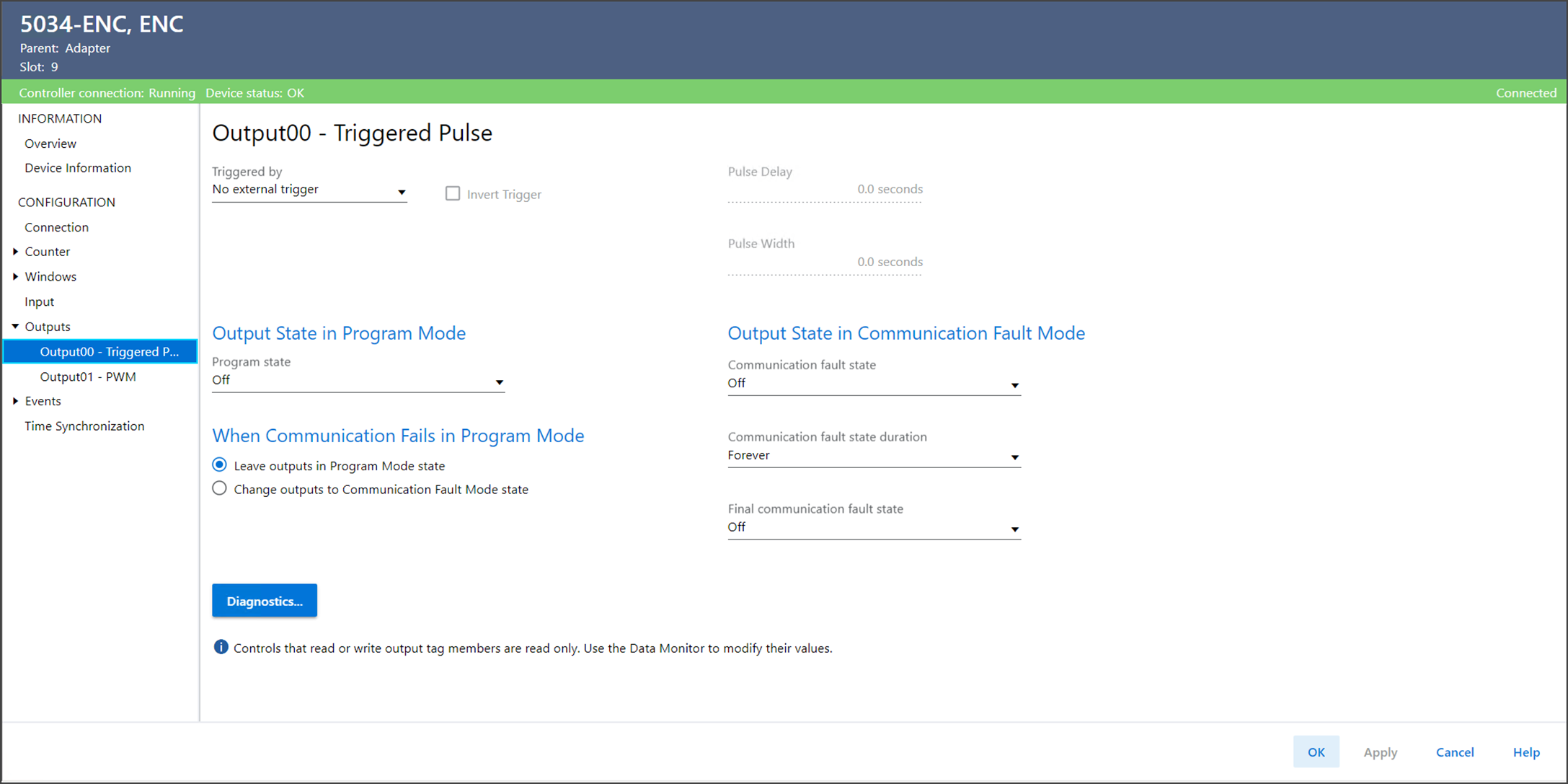

La vista Outputxx – Triggered Pulse incluye estos parámetros:

Parámetro	Descripción
Triggered by	Especifica la entrada que activa la función de impulso. No external trigger – No se ha seleccionado ningún disparo externo. No obstante, puede utilizar el tag O.Outputxx.Trigger para activar el impulso. Input00 – Entrada00 activa el impulso de salida. Entrada00 solo está disponible cuando no se utiliza como disparo de función de contador de HSC o activador de almacenamiento de SSI.
Invert Trigger	Esta opción invierte el flanco de disparo del punto de entrada seleccionado en el parámetro ‘Activado por’. 0 = Un flanco ascendente de la entrada activa el impulso de salida. 1 = Un flanco descendente de la entrada activa el impulso de salida.
Pulse Delay	Especifica el tiempo de retardo en segundos entre el evento de disparo y el inicio del impulso de salida.
Pulse Active Time	Especifica la duración activa en segundos para el impulso de salida generado.
Output State In Program Mode Program State	Determina el comportamiento de cada salida cuando el controlador efectúa una transición al modo de programación o al modo de inhibición. En el modo de programación o el modo de inhibición, las salidas del controlador se ignoran y la salida se comporta de la siguiente manera: Off: La salida es 0 o está desactivada. On: La salida es 1 o está activada. Local Control: La salida continúa funcionando según lo configurado. Esta opción solo está disponible cuando Entrada00 no se utiliza como activador de encoder.
Output State in Communication Fault Mode Communication Fault State	Determina qué le sucede a la salida de cada punto después de que se produzca un fallo de comunicación y el módulo entre en el modo de fallo de comunicación. Off: La salida es 0 o está desactivada. On: La salida es 1 o está activada. Local Control: La salida continúa funcionando según lo configurado. Esta opción solo está disponible cuando Entrada00 no se utiliza como activador de encoder.
Output State in Communication Fault Mode Communication Fault State Duration	Determina el tiempo que se mantiene el estado de salida en el modo de fallo de comunicación antes de aplicar Estado de fallo final.
Output State in Communication Fault Mode Final Communication Fault State	Determina si el módulo efectúa una transición a activado o desactivado después de transcurrir la duración del estado de salida del modo de fallo de comunicación. El estado final predeterminado es desactivado. Si selecciona Forever en Duration, no puede seleccionar un estado final. El módulo mantiene el estado de modo de fallo de comunicación actual.
Output State When Communication Fails in Program Mode	Determina la acción de la salida si la comunicación falla en el modo de programación. Program Mode: Las salidas se dejan en el estado de modo de programación. Communication Fault Mode: Indica que se cambian las salidas al estado de modo de fallo de comunicación.
Diagnostics	Abre el cuadro de diálogo Diagnostics, que contiene información de diagnóstico.
