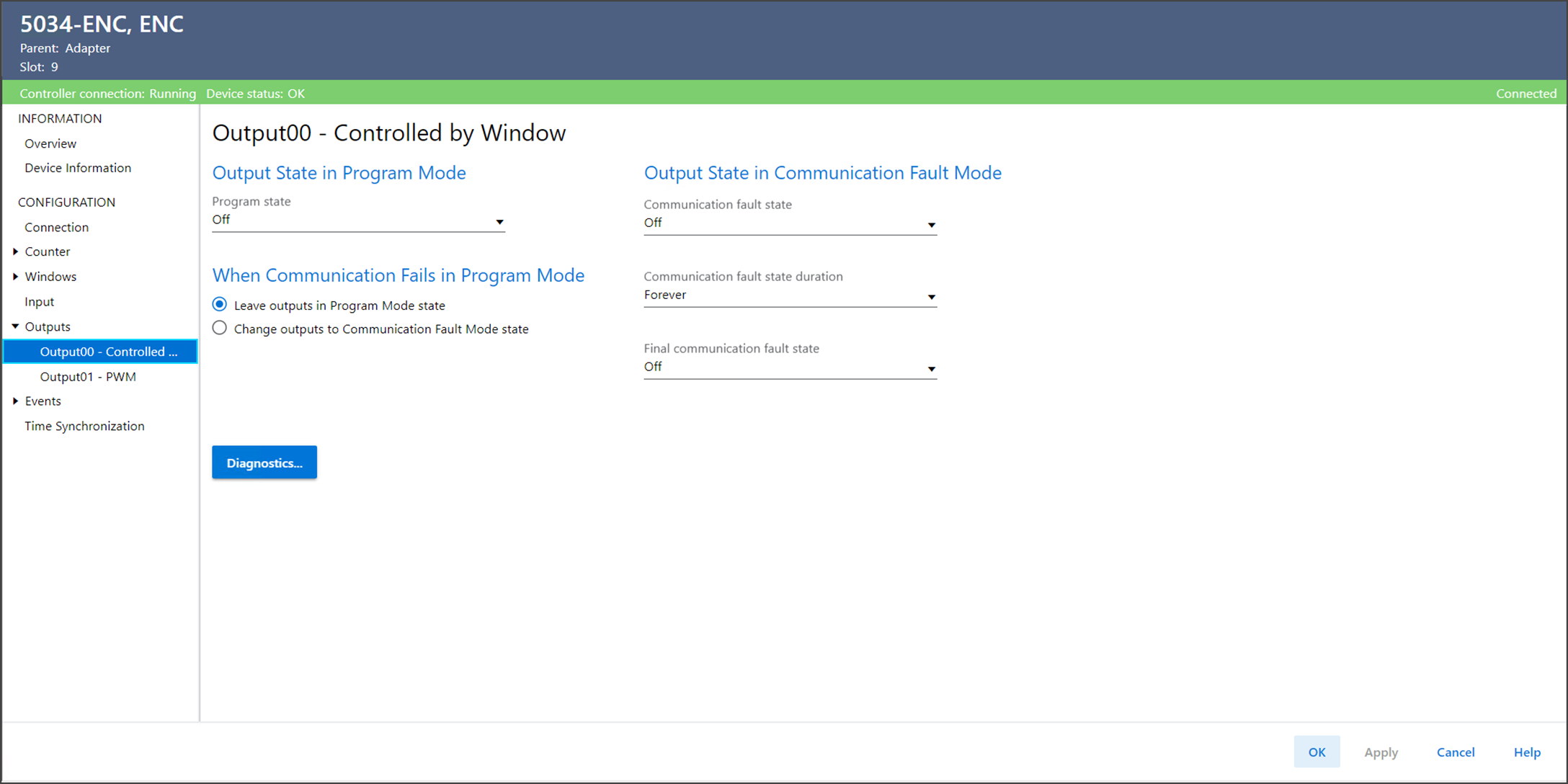

Vista Outputxx – Controlled by Window

Determina el comportamiento de cada salida cuando el controlador efectúa una transición al modo de programación o al modo de inhibición. En el modo de programación o el modo de inhibición, las salidas del controlador se ignoran y la salida se comporta de la siguiente manera:

Off: La salida es 0 o está desactivada.
On: La salida es 1 o está activada.
Hold: La salida mantiene el último estado.
Local Control: La salida continúa siendo controlada por las ventanas.
Esta opción solo está disponible cuando se cumple una de las siguientes condiciones:
El tipo de encoder se establece en SSI y el canal SSI controla la salida mediante ventanas.
El tipo de encoder se establece en HSC, el contador controla esta salida mediante ventanas y el contador se configura como Continue Counting en el modo de programación.

Determina qué le sucede a la salida de cada punto después de que se produzca un fallo de comunicación y el módulo entre en el modo de fallo de comunicación.

Off: La salida es 0 o está desactivada.
On: La salida es 1 o está activada.
Hold: La salida mantiene el último estado.
Local Control: La salida continúa siendo controlada por las ventanas.
Esta opción solo está disponible cuando se cumple una de las siguientes condiciones:
El tipo de encoder se establece en SSI y el canal SSI controla la salida mediante ventanas.
El tipo de encoder se establece en HSC, el contador controla esta salida mediante ventanas y el contador se configura como conteo continuo en el modo de fallo de comunicación.

Determina el tiempo que se mantiene el estado de salida en el modo de fallo de comunicación antes de aplicar Estado de fallo final.

Determina si el módulo efectúa una transición a activado o desactivado después de transcurrir la duración del estado de salida del modo de fallo de comunicación. El estado final predeterminado es desactivado.

Si selecciona Forever en Duration, no puede seleccionar un estado final. El módulo mantiene el estado de modo de fallo de comunicación actual.

Determina la acción de la salida si la comunicación falla en el modo de programación.

Leave outputs in Program Mode state: Sigue el comportamiento del modo de programación.
Change outputs to Communication: Sigue el comportamiento del modo de fallo de comunicación.

Abre el cuadro de diálogo Diagnostics, que contiene información de diagnóstico.
