Cambio del modo EtherNet/IP en el software FactoryTalk Linx

Este ejemplo muestra un cambio del modo
EtherNet/IP™
 del modo de doble IP al modo lineal/DLR. Las mismas tareas se aplican al cambiar del modo lineal/DLR al modo de doble IP.
IMPORTANTE: En el caso de los controladores
ControlLogix®
 5590, los puertos Ethernet del propio controlador tienen las etiquetas 1 y 2. En el software de programación y comunicación, los puertos se describen como A1 y A2.
Asegúrese de que conoce los efectos de cambiar el modo
EtherNet/IP™
. Vea la Cambio del modo EtherNet/IP.
  1. Confirme que el controlador está en línea y no hay ningún proyecto en el controlador.
  2. Confirme que el controlador se encuentra en uno de los siguientes modos:
    • Programa
    • Programación remota
    • Marcha remota
    No puede cambiar el modo
    EtherNet/IP™
     si el controlador está en modo de marcha.
  3. Haga clic con el botón derecho del mouse en el controlador y seleccione Device Configuration.
    Esta imagen muestra cómo obtener acceso a la configuración del dispositivo en Servidor Linx.

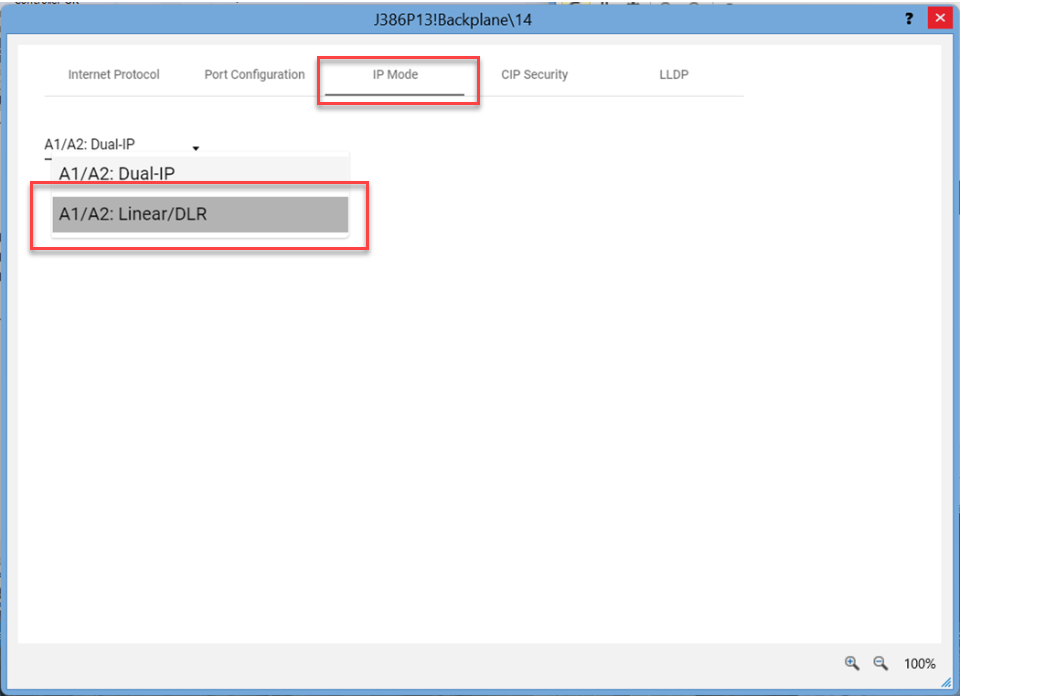

  4. En el menú desplegable de la ficha IP Mode, elija el nuevo modo.
  5. Cuando aparezca la advertencia
    EtherNet/IP™
     Mode Change, léala atentamente y haga clic en Yes.

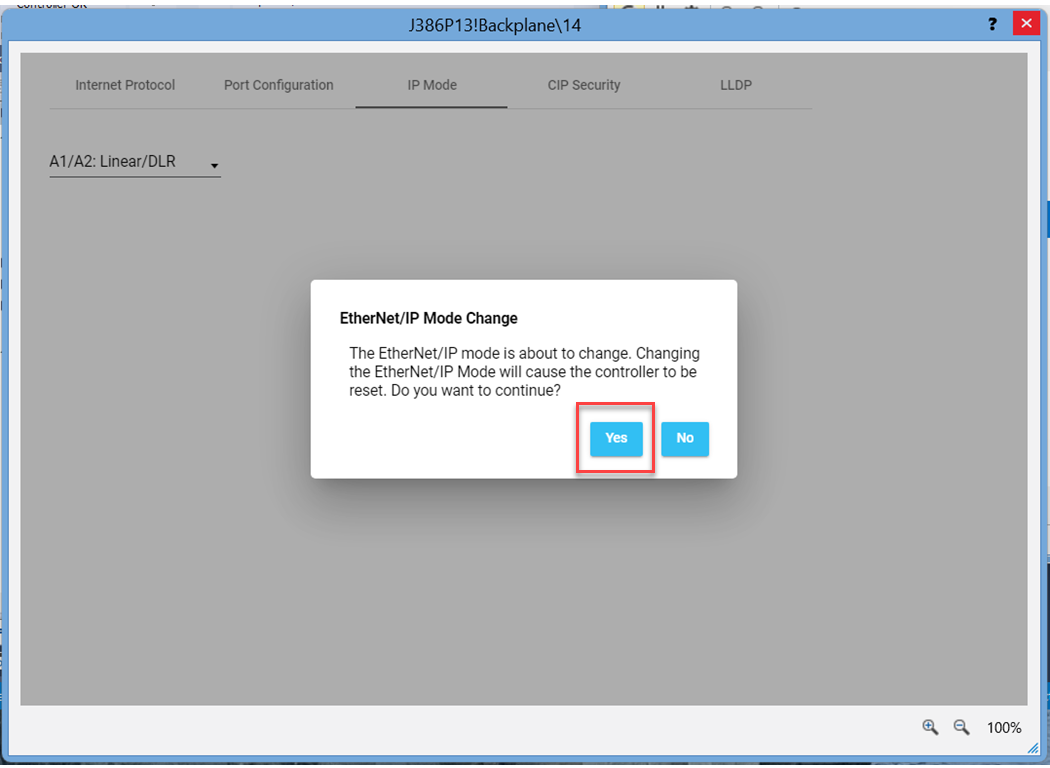

    Esta imagen muestra dónde confirmar el cambio de modo EtherNet/IP en Servidor Linx.
