Ansicht „Windowxx“
In „Windowxx“ wird die Konfiguration eines bestimmten Modulfensters angezeigt.

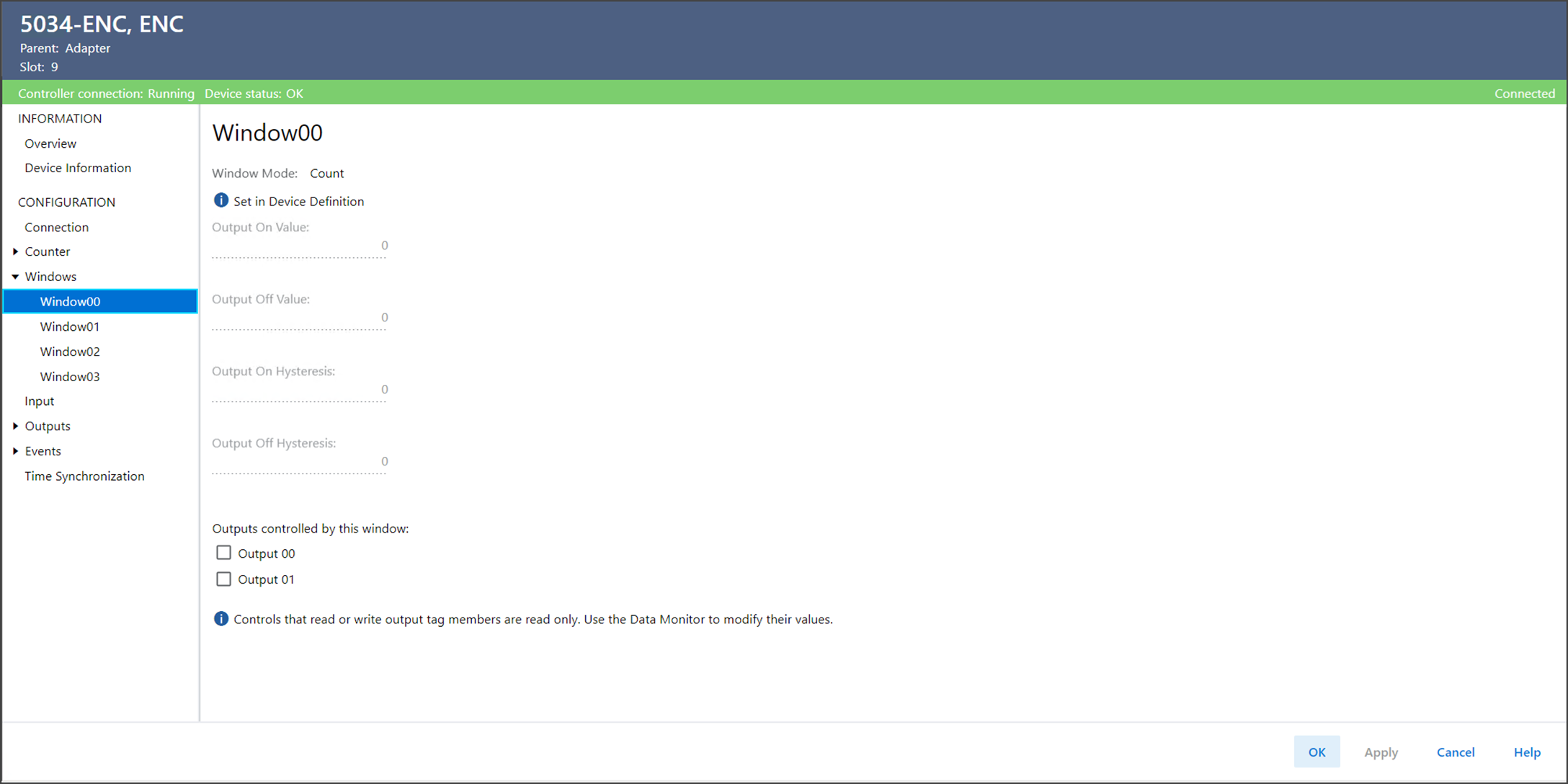

Ansicht „Windowxx“ – Beispiel
Die Ansicht „Windowxx“ umfasst die folgenden Parameter:
Parameter | Beschreibung |
|---|---|
Window Mode (Fenster-Modus) | Zeigt den Modus an, für den das Fenster konfiguriert ist. |
Output On Value (Ausgang Ein-Wert) | Zeigt den Wert an, der eine Seite der Fenster-Schwellenwerte definiert. Die Ausgänge (sofern mit dem Fenster verbunden) und das Tag I.Windowxx.InWindow wechseln bei diesem Schwellenwert den Zustand gemäß diesem Diagramm: Abbildung 1. |
Output Off Value (Ausgang Aus-Wert) | |
Output On Hysteresis (Ausgang Ein-Hysterese) | Zeigt den negativen Offset von „Ausgang Ein-Wert“ an, auf den eine Hysterese angewendet wird. |
Output Off Hysteresis (Ausgang Aus-Hysterese) | Zeigt den negativen Offset von „Ausgang Aus-Wert“ an, auf den eine Hysterese angewendet wird. |
Outputs Controlled by this Window (Von diesem Fenster gesteuerte
Ausgänge) Output00 (Ausgang00) | Bestimmt, ob dieses Fenster den angegebenen Ausgang steuert. |
Outputs Controlled by this Window (Von diesem Fenster gesteuerte
Ausgänge) Output01 (Ausgang01) | Bestimmt, ob dieses Fenster den angegebenen Ausgang steuert. |
