TRIMPOT_READ (read trimpot)

Die TRIMPOT_READ-Anweisung liest den TrimPot-Wert aus einem bestimmten Trimpot.
Unterstützte Sprachen: Funktionsblockdiagramm, Kontaktplan und Strukturierter Text.
Diese Anweisung gilt für
Micro820
 L20E-,
Micro850
 L50E- und
Micro870
 L70E-Controller.
TRIMPOT_READ
TRIMPOT_READ
TRIMPOT_READ-Parameter
Parameter
Parametertyp
Datentyp
Beschreibung
Enable
Eingang
BOOL
Anweisungsblock aktivieren.
  • TRUE: Ausführen des Trimpot-Lesevorgangs.
  • FALSE: Es findet kein Lesevorgang statt, und der ausgegebene Trimpot-Wert ist ungültig.
TrimPotID
Eingang
UINT
Die ID des zu lesenden TrimPot. TrimPotID ist in Definition der Trimpot-ID definiert.
TrimPotValue
Ausgang
UINT
Aktueller TrimPot-Wert.
Sts
Ausgang
UINT
Der Status des Trimpot-Lesevorgangs.
TRIMPOT-Statuscodes (Sts):
  • 0x00: Funktionsblock nicht aktiviert (kein Lese/Schreib-Vorgang).
  • 0x01: Lese/Schreib-Vorgang erfolgreich.
  • 0x02: Lese/Schreib-Vorgang schlägt aufgrund einer ungültigem Trimpot-ID fehl.
  • 0x03: Schreibvorgang schlägt aufgrund eines Werts außerhalb des Gültigkeitsbereichs fehl.
ENO
Ausgang
BOOL
Aktivieren der Ausgabe.
Gilt nur für Kontaktplan-Programme.

TRIMPOT_READ-Beispiele

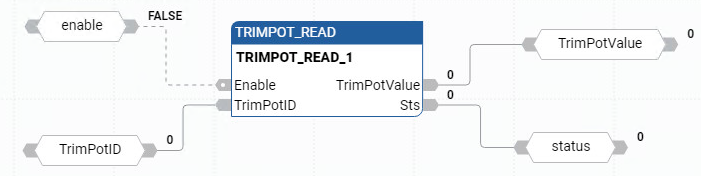

Beispiel für ein TRIMPOT_READ-Funktionsblockdiagramm
Beispiel für ein TRIMPOT_READ-Funktionsblockdiagramm

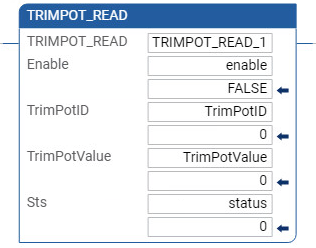

Beispiel für einen TRIMPOT_READ-Kontaktplan
Beispiel für einen TRIMPOT_READ-Kontaktplan

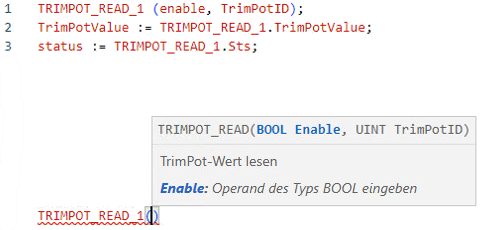

Beispiel für strukturierten TRIMPOT-Text
Beispiel für strukturierten TRIMPOT-Text
